Высокочастотная плата Taconic PCB RF-60A 1oz 25mil Bare Copper

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

Высокочастотная плата Taconic PCB RF-60A 1oz 25mil Bare Copper

МОК:	1 шт
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 ПК в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-4.V1.0

базовый материал:

РФ-60А

Толщина:

25 миллионов

Размер печатной платы:

12х18, 18х24...

Поверхность:

обнаженная медь

Выделить:

Плата печатной платы из голой меди

печатная плата Taconic 1 унция

печатная плата RF-60A Taconic

Описание продукта

Высокочастотный PCB меди PCB RF-60A 1oz 25mil обнаженный

Сплетенное стекло усиливая в RF-60A обеспечивает главную трехмерную стабильность и увеличивает flexural прочность. Из-за своего ограниченного расширения Z-оси, его можно надежно покрыть через отверстия в весьма горячих установках. Это оптимальный высокий продукт DK для применений уменьшенные размер и вес цепи, с диэлектрической константой грубо 6,15. Больший вариант для RF обходит вокруг должное к низкому электрическому коэффициенту потерь.

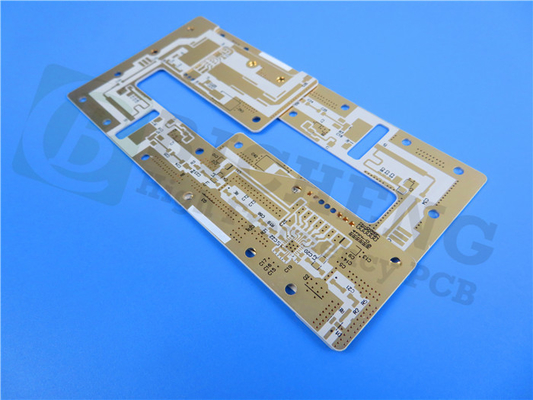

Высокочастотная плата Taconic PCB RF-60A 1oz 25mil Bare Copper 0

Типичные применения:

Усилители силы

Фильтры & муфты

Пассивные компоненты

Антенны

Технические спецификации Taconic RF-60A

Свойство	Метод теста	Блок	Значение	Блок	Значение
Dk @ 10 GHz	IPC-650 2.5.5.6		6,15		6,15
Df @ 10 GHz	IPC-650 2.5.5.5 .1		0,0038		0,0038
Абсорбция влаги	IPC-650 2.6.2.1	%	0,02	%	0,02
Диэлектрическое нервное расстройство	IPC-650 2.5.6	kV	53	kV	53
Диэлектрическая прочность	ASTM D 149	V/mil	880	kV/mm	35
Резистивность тома	IPC-650 2.5.17.1 (после влажности)	Mohm/cm	9,0 x 108	Mohm/cm	9,0 x 108
Поверхностная резистивность	IPC-650 2.5.17.1 (после влажности)	Mohm	2,28 x 108	Mohm	2,28 x 108
Сопротивление дуги	IPC-650 2.5.1	Секунды	193	Секунды	193
Flexural прочность (MD)	ASTM D 790	psi	18 300	N/mm2	126,2
Flexural прочность (CD)	ASTM D 790	psi	14 600	N/mm2	100,7
Прочность на растяжение (MD)	ASTM D 3039	psi	19 500	N/mm2	134,4
Прочность на растяжение (CD)	ASTM D 3039	psi	16 300	N/mm2	112,4
Young модуль	ASTM D 3039	kpsi	1 590	N/mm2	11 000
Коэффициент Poisson	ASTM D 3039		0,068	N/mm2	0,068
Сжимающий модуль	ASTM d 695 (23°C)	kpsi	338		2 330
Прочность корки (1 oz. ED)	Sec IPC-650 2.4.8. 5.2.2 (термальный стресс)	lbs/in	8	N/mm	1,4
Сохранность формы (MD)	Sec IPC-650 2.4.39. 5,4 (после того как испеките)	mils/in	0,68	mm/M	0,68
Сохранность формы (CD)	Sec IPC-650 2.4.39. 5,4 (после того как испеките)	mils/in	1,05	mm/M	1,05
Плотность (удельный вес)	ASTM D 792	g/cm3	2,79	g/cm3	2,79
Термальная проводимость	ASTM F 433	W/M*K	0,4	W/M*K	0,4
CTE (x ось)	ASTM d 3386 (- 30°C - 125°C)	ppm/°C	9	ppm/°C	9
CTE (Y-osь)	ASTM d 3386 (- 30°C - 125°C)	ppm/°C	8	ppm/°C	8
CTE (ось z)	ASTM d 3386 (- 30°C - 125°C)	ppm/°C	69	ppm/°C	69
Дегазация (% TML)	ASTM E 595*	%	0,02	%	0,02
Дегазация (% CVCM)	ASTM E 595*	%	0,00	%	0,00
Дегазация (% WVR)	ASTM E 595*	%	0,01	%	0,01
Оценка воспламеняемости	UL 94		V-0		V-0
