Двухсторонние высокочастотные печатные платы Rogers 4350 PCB 10 мил
  • Имя
  • Имя

Двухсторонние высокочастотные печатные платы Rogers 4350 PCB 10 мил

МОК: 1 ШТ
цена: USD9.99-99.99
Стандартная упаковка: Вакуумные пакеты+картонные коробки
Срок доставки: 8-9 рабочих дней
Способ оплаты: Т/Т
Пропускная способность: 5000 шт в месяц
Подробности Информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
БИК-8.V1.0
базовый материал:
Роджерс 4350
Отсчет слоя:
2 слоя
Толщина Pcb:
10 миллионов
Поверхность:
Золото погружения
Выделить:

Двухсторонние высокочастотные печатные платы

,

печатные платы Rogers 4350

,

печатная плата Rogers 10 Mil

Описание продукта

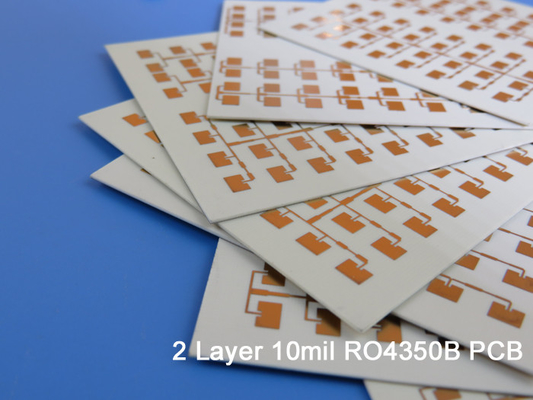

Rogers 4350 двойник PCB 10 mil встал на сторону высокочастотные монтажные платы



Частота коротковолнового диапазона PCBs Rogers 4350 сделана ламинатов углерода керамических которые конструированы для предложения главных высокочастотных представления и низкой цены высокообъемные применения. Они нет PTFE которые можно изготовить используя стандартную эпоксидную смолу/стекло (FR-4) процессов.



Оно имеет диэлектрическую константу 3,48, коэффициент энергопотерь 0,0037 на 10 GHz. Низкие диэлектрический допуск и малопотертое позволяют применениям с более высокими равочими частотами.



Коэффициент расширения roges 4350 цепей подобен этой из меди которая позволяет доске показывая превосходную сохранность формы. И он имеет Tg >280°C (536°F), поэтому характеристики расширения остаются стабилизированными над всем рядом цепи обрабатывая температуры.



Rogers RO4350B PCBs был использован sucessfullly больше чем 10 лет в усилителях наивысшей мощности, усилителях силы микроволны, celluar антеннах etc базовой станции.



Значение RO4350B типичное
Свойство RO4350B Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign 3,66 Z   8 до 40 GHz Метод длины дифференциального участка
Диссипация Factortan, δ 0,0037
0,0031		 Z   10 GHz/23℃
2,5 GHz/23℃		 IPC-TM-650 2.5.5.5
Термальный коэффициент ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Резистивность тома 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Поверхностная резистивность 5,7 x109   MΩ COND A IPC-TM-650 2.5.17.1
Электрическая прочность 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Растяжимый модуль 16 767 (2 432)
14 153 (2 053)		 X
Y		 MPa (ksi) RT ASTM D 638
Прочность на растяжение 203 (29,5)
130 (18,9)		 X
Y		 MPa (ksi) RT ASTM D 638
Flexural прочность 255
(37)		   MPa
(kpsi)		   IPC-TM-650 2.4.4
Сохранность формы <0>X, Y mm/m
(mil/дюйм)		 после etch+E2/150℃ IPC-TM-650 2.4.39A
Коэффициент теплового расширения 10
12
32		 X
Y
Z		 ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Термальная проводимость 0,69   W/M/oK 80℃ ASTM C518
Абсорбция влаги 0,06   % 48hours погружение 0,060"
температура 50℃ образца		 ASTM D 570
Плотность 1,86   gm/cm3 23℃ ASTM D 792
Медная корка Stength 0,88
(5,0)		   N/mm
(pli)		 после поплавка припоя 1 oz.
Фольга EDC		 IPC-TM-650 2.4.8
Воспламеняемость (3) V-0       UL 94
Неэтилированный процесс совместимый Да







Двухсторонние высокочастотные печатные платы Rogers 4350 PCB 10 мил 0
