Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал печатной платы: | Плетеные армированные стекловолокном ламинаты из ПТФЭ | Диэлектрическая константа: | 2.3 |
|---|---|---|---|
| Количество слоев: | Односторонняя печатная плата, Двусторонняя печатная плата, Многослойная печатная плата, Гибридная пе | Толщина диэлектрика: | 31 мил (0,787 мм), 93 мил (2,286 мм), 125 мил (3,175 мм) |
| Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) | Поверхностный финиш: | Иммерсионное золото, HASL, иммерсионное серебро, иммерсионное олово, голая медь, OSP, покрытие из чи |
| Высокий свет: | Печатная плата для микроволновых печей из стекловолокна,Печатная плата для микроволновых печей на основе ПТФЭ,Печатная плата Rogers 125 мил |
||

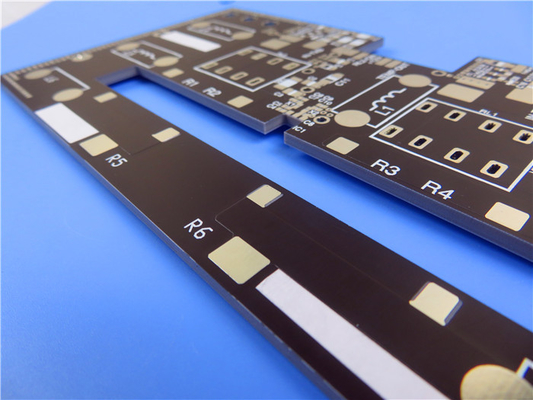

Стеклоткань Rogers DiClad 870 сплетенная усилила основанный на PTFE PCB микроволны 31mil 93mil 125mil
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Общее описание
DiClad 870 ламинатов сплетенные композиционные материалы fiberglass/PTFE для пользы как субстраты платы с печатным монтажом. По сравнению с nonwoven стеклотканью усилил основанные на PTFE ламинаты соответствующих диэлектрических констант, сплетенное подкрепление стеклоткани в DiClad 870 обеспечивает большую сохранность формы.
DiClad 870 ламинатов предлагает более низкие диэлектрические константы (Dk) и коэффициенты энергопотерь на подобной толщине как другие ламинаты в серии DiClad путем использование меньше курсируют сплетенной стеклоткани и более высокого коэффициента содержания PTFE.
Особенности & преимущества
1. Диэлектрическая константа 2,33 на 10GHz и 1 MHz
2. Коэффициент энергопотерь .0013 на 10GHz
3. Абсорбция самой низкой влаги среди PTFE основала смеси
4. Стабилизированный Dk над широким диапазоном изменения частот обеспечивающ легкий переход дизайна и масштабируемостью дизайна
5. Низкий Dk поддерживает более широкую линию ширины для более низкой вносимой потери
6. Медь соответствовала CTE в x и Y-osи
7. Превосходное значение дегазации в TML, CVCM и WVR.
8. Требования к встреч UL94-V0
Наша возможность PCB (DiClad 870)
| Возможность PCB (DiClad 870) | |
| Материал PCB: | Сплетенная стеклоткань усилила ламинаты PTFE |
| Обозначение: | DiClad 870 |
| Диэлектрическая константа: | 2,3 |
| Отсчет слоя: | Sinlge-встали на сторону PCB, двухсторонний PCB, разнослоистый PCB, гибридный PCB |
| Диэлектрическая толщина: | 31mil (0.787mm), 93mil (2.286mm), 125mil (3.175mm) |
| Медный вес: | 1oz (35µm), 2oz (70µm) |
| Размер PCB: | ≤400mm x 500mm |
| Маска припоя: | Зеленый, черный, голубой, красный, желтый etc. |
| Поверхностный финиш: | Золото погружения, HASL, серебр погружения, олово погружения, обнаженная медь, OSP, покрытые червонным золотом etc… |
Типичные применения
1. Фазированное коммерчески - сети массива
2. Антенны радио цифров
3. Фильтры, муфты, LNAs
4. Системы наведения
5. Малопотертые антенны базовой станции
6. Сети питания радиолокатора
Наши преимущества
1. Широкие диапазоны высокочастотных материалов: Rogers, Taconic, Wangling, Isola, Shengyi etc.
2. мастерская 16000㎡; возможность выхода 30000㎡ в месяц; 8000 типов PCB в месяц;
3. ISO9001, ISO14001, ISO13485, UL аттестовало изготовляя фабрику;
4. Быстрая проверка CADCAM и свободная цитата PCB;
5. Больше чем леты 20+ высокочастотного опыта PCB;
6. Разнообразить грузя метод: Federal Express, DHL, TNT, EMS;
7. Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов;
8. Доставка в срок: >98%; Тариф жалобы клиента: <1>
Приложение: Технические спецификации DiClad 870
| Свойство | DiClad 870 | Условие | Метод теста |
| Электрические свойства | |||
| Диэлектрическая константа @ 10 GHz | 2,33 | C23/50 | IPC TM-650 2.5.5.5 |
| Диэлектрическая константа @ 1 MHz | 2,33 | C23/50 | IPC TM-650 2.5.5.3 |
| Коэффициент энергопотерь @ 10 GHz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Коэффициент энергопотерь @ 1 MHz | 0,0009 | C23/50 | IPC TM-650 2.5.5.3 |
| Термальный коэффициент Er (ppm/°C) | -161 | -10°C к +140°C | IPC TM-650 2.5.5.5 Приспособленный |
| Резистивность тома (MΩ-см) | 1,5 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Поверхностная резистивность (MΩ) | 3,4 x 10 7 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Сопротивление дуги | >180 | D48/50 | ASTM D-495 |
| Диэлектрическое нервное расстройство (kV) | >45 | D48/50 | ASTM D-149 |
| Механические свойства | |||
| Прочность корки (дюйм lbs.per) | 14 | После термального стресса | IPC TM-650 2.4.8 |
| Растяжимый модуль (kpsi) | 485 (MD), 346 (CD) | , 23°C | ASTM D-638 |
| Прочность на растяжение (kpsi) | 14,9 (MD), 11,2 (CD) | , 23°C | ASTM D-882 |
| Сжимающий модуль (kpsi) | 327 | , 23°C | ASTM D-695 |
| Модуль изгиба (kpsi) | 437 | , 23°C | ASTM D-790 |
| Термальные свойства | |||
| Коэффициент оси Y-osи z оси x теплового расширения (ppm/°C) | 17 29 217 | 0°C к 100°C | Анализатор IPC TM-650 2.4.24 Mettler 3000 термомеханикомагнитный |
| Термальная проводимость (W/mK) | 0,257 | 100°C | ASTM E-1225 |
| UL воспламеняемости | Требования к встреч UL94-V0 | C48/23/50, E24/125 | Вертикаль UL 94 горит IPC TM-650 2.3.10 |
| Физические свойства | |||
| Плотность (g/cm3) | 2,26 | , 23°C | Метод a ASTM D-792 |
| Абсорбция воды (%) | 0,02 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Потеря общей массы дегазации (%) собрала испаряющий Condensable конденсат восстановления водяного пара материала (%) (%) видимый (±) | 0,02 0,00 0,01 НЕТ | 125°C, ≤ 10до6 торр. | Максимум 0,10% максимума 1,00% NASA SP-R-0022A |
