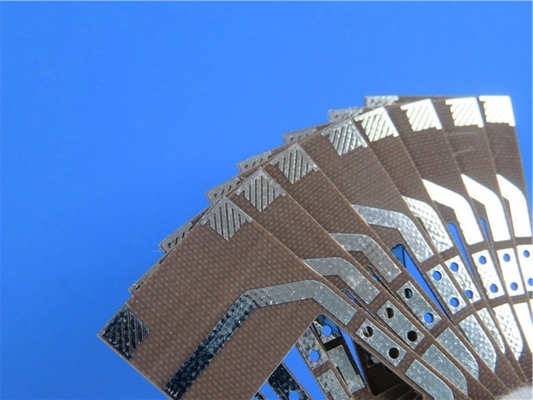

Микроволновая плата DiClad 870 с HASL Двухсторонний 31 мил 0,8 ммТолстыйбез Solder Maks без шелкографии
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
Общее описание
Это тип двухсторонней микроволновой печатной платы, построенной на подложках DiClad 870 толщиной 31 мил.Это простая печатная плата без паяльной маски и шелкографии.Поверхность контактных площадок защищена пайкой горячим воздухом (HASL) бессвинцового типа.Он имеет размер платы 30 мм x 80 мм, 1 унцию меди.
Все испытания на обрыв короткого замыкания и строгое соблюдение стандартов IPC-Class-II выполняются на платах перед отправкой.Они упакованы в вакуумную коробку весом 12 кг и мешок, содержащий 25 плат для пересылки.
Параметры печатной платы
| РАЗМЕР ПХД | 80 мм х 300 мм = 1 шт. |
| ТИП ПЛАТЫ | Высокочастотная печатная плата, микроволновая печатная плата |
| Количество слоев | 2 слоя |
| Компоненты для поверхностного монтажа | ДА |
| Компоненты сквозного отверстия | Н/Д |
| НАКЛАДКА СЛОЯ | медь ------- 17 мкм (0,5 унции) + верхний слой пластины |
| ДиКлад 870, 0,787 мм | |
| медь ------- 17 мкм (0,5 унции) + нижний слой пластины | |
| ТЕХНОЛОГИИ | |
| Минимум трассировки и пространства: | 15 мил / 15 мил |
| Минимальные / максимальные отверстия: | 0,9 мм / 0,9 мм |
| Количество различных отверстий: | 1 |
| Количество отверстий: | 4 |
| Количество фрезерованных пазов: | 1 |
| Количество внутренних вырезов: | 1 |
| Контроль импеданса: | нет |
| Количество золотых пальцев: | 0 |
| МАТЕРИАЛ ПЛАТЫ | |
| Стеклянная эпоксидная смола: | ДиКлад 870, 0,787 мм |
| Окончательная внешняя фольга: | 1 унция |
| Окончательная внутренняя фольга: | 1 унция |
| Окончательная высота печатной платы: | 0,9 мм ±0,12 |
| ПОКРЫТИЕ И ПОКРЫТИЕ | |
| Чистота поверхности | HASL без свинца |
| Паяльная маска применяется к: | Н/Д |
| Цвет паяльной маски: | Н/Д |
| Тип паяльной маски: | Н/Д |
| КОНТУР/РЕЗКА | Маршрутизация |
| МАРКИРОВКА | |
| Сторона легенды компонента | Н/Д |
| Цвет легенды компонента | Н/Д |
| Название производителя или логотип: | Н/Д |
| С ПОМОЩЬЮ | Сквозное отверстие с покрытием (PTH), минимальный размер 0,9 мм. |
| ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ | 94В-0 |
| ДОПУСК РАЗМЕРА | |
| Габаритный размер: | 0,0059 дюйма |
| Покрытие платы: | 0,0029 дюйма |
| Допуск сверла: | 0,002 дюйма |
| ТЕСТ | 100% электрические испытания перед отправкой |
| ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ | файл электронной почты, Gerber RS-274-X, PCBDOC и т. д. |
| ЗОНА ОБСЛУЖИВАНИЯ | Во всем мире, глобально. |
Наши возможности печатных плат (2023 г.)
| Параметр | Ценность |
| Количество слоев | 1-32 |
| Материалы подложки | РО4350Б, РО4003К, РО4730Г3, РО4360Г2, РО4533, РО4534, РО4535, РО4835, РО3003, РО3006, РО3010, РО3035, РО3203, РО3210;РТ/Дуриод 5880;RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC;РТ/дуроид 5880LZ;ТММ3, ТММ4, ТММ6, ТММ10, ТММ10i, ТММ13i, Каппа 438;ТЛФ-35;РФ-35ТС, РФ-60А, РФ-60ТС, РФ-35А2, РФ-45, РФ-10, ТРФ-45;ТЛХ-0, ТЛХ-6, ТЛХ-7, ТЛХ-8;TLX-9, TLY-3, TLY-5, TLY-5Z;ПТФЭ Ф4Б (ДК2,2, ДК2,65, ДК2,85, ДК2,94, ДК3,0, ДК3,2, ДК3,38, ДК3,5, ДК4,0, ДК4,4, ДК6,15, ДК10,2);АД250К, АД255К, АД300Д, АД350А, АД450, АД600, АД1000, ТС350;ТС600;DiClad 880, DiClad 870, DiClad 527;изоклад 917;CLTE, CLTE-XT, CLTE-AT, CLTE-MW;Нелко Н4000, Н9350, Н9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (Высокие Тг С1000-2М, ТУ-872 СЛК, ТУ-768, ИТ-180А и др.), FR-4 Высокий КТИ>600В;Полиимид, ПЭТФ;Металлический сердечник и т. Д. |
| Максимальный размер | Испытание на полет: 900*600 мм, испытание на приспособление 460*380 мм, без испытания 1100*600 мм |
| Допуск контура платы | ±0,0059" (0,15 мм) |
| Толщина печатной платы | 0,0157" - 0,3937" (0,40 мм - 10,00 мм) |
| Допуск по толщине (T≥0,8 мм) | ±8% |
| Допуск по толщине (t < 0,8 мм) | ±10% |
| Толщина изоляционного слоя | 0,00295" - 0,1969" (0,075 мм - 5,00 мм) |
| Минимальная дорожка | 0,003 дюйма (0,075 мм) |
| Минимальное пространство | 0,003 дюйма (0,075 мм) |
| Внешняя толщина меди | 35–350 мкм (1–10 унций) |
| Внутренняя толщина меди | 17–350 мкм (0,5–10 унций) |
| Отверстие для сверления (механическое) | 0,0079" - 0,25" (0,2 мм - 6,35 мм) |
| Готовое отверстие (механическое) | 0,0039"-0,248" (0,10-6,30 мм) |
| Допуск на диаметр (механический) | 0,00295 дюйма (0,075 мм) |
| Регистрация (механическая) | 0,00197 дюйма (0,05 мм) |
| Соотношение сторон | 12:1 |
| Тип паяльной маски | ЛПИ |
| Мин паяльная маска мост | 0,00315 дюйма (0,08 мм) |
| Минимальный зазор паяльной маски | 0,00197 дюйма (0,05 мм) |
| Подключите через диаметр | 0,0098" - 0,0236" (0,25 мм - 0,60 мм) |
| Допуск контроля импеданса | ±10% |
| Чистота поверхности | HASL, HASL LF, ENIG, иммерсионное олово, иммерсионное серебро, OSP, золотой палец, чистое золото и т. Д. |
Доставляем ли мы по всему миру?
Все печатные платы, приобретаемые через Bicheng Ltd, могут быть отправлены по всему миру в любую страну, на которую не распространяется эмбарго.Мы подберем для вас подходящих перевозчиков среди DHL, FedEx, TNT, UPS, EMS и Aramex.
Есть ли в наличии высокочастотные материалы?
Мы храним большую часть высокочастотного материала на складе с количеством прототипа, например, материал Rogers с серией 3000, серией 4000, серией 5000, серией 6000 и т. д., материал Taconic с серией RF, серией TLX, серией TLY и т. д., материал Wangling F4B с DK2 .2, DK2.65 и т. д. Поскольку высокочастотный материал очень разнообразен, вы можете проконсультироваться с нашими продавцами перед заказом.
Могу ли я забрать свой заказ?
Совершенно не проблема забрать заказ плат или сборку печатных плат с нашего склада через свой аккаунт в DHL, UPS или FedEx и т.д. Мы поможем подготовить необходимые экспортные документы или файлы для таможенного декларирования.
Сколько будет стоить доставка?
У нас есть различные перевозчики на выбор.Как правило, мы выбираем один с лучшей стоимостью доставки для вас.Если ваш заказ срочный, мы можем помочь выбрать экспедитора с быстрой своевременностью.
Могу ли я вернуть свои печатные платы?
Печатные платы являются необратимыми изделиями, изготавливаемыми на заказ, возврат товаров не допускается, если нет проблем с качеством.
Когда прибудет мой заказ?
Все печатные платы отправляются в тот же день, если их изготовление завершено до 17:00.Для азиатских клиентов вы можете получить его в течение 2-3 дней, европейских клиентов в течение 6-7 дней и американских (северных и южных) в течение 6-7 дней, однако перевозчики не гарантируют этого из-за сложности транспортировки.
Нужно ли мне подписывать мой пакет?
Мы отправляем все заказы с помощью DHL, UPS, FedEx, TNT, Aramex или EMS, поэтому они полностью отслеживаются и могут потребовать подписи.
Как я могу отследить свой заказ?
Как только ваши печатные платы будут отправлены, вы получите подтверждение доставки по электронной почте от нашего отдела продаж, которое включает номер для отслеживания.Вы можете отследить этот номер на их официальных сайтах.
Что мне делать, если моя посылка повреждена или потеряна?
Такая ситуация редко встречается в нашей повседневной работе.Печатные платы упакованы внутри пузырчатыми материалами, а снаружи - картонной коробкой класса KK для защиты ваших печатных плат.Однако, если ваша посылка потеряна или повреждена, вы должны немедленно связаться с нами, чтобы мы могли связаться с перевозчиком и организовать производство замены.Пожалуйста, сохраните любые поврежденные предметы, включая поврежденную упаковку, для справки.
