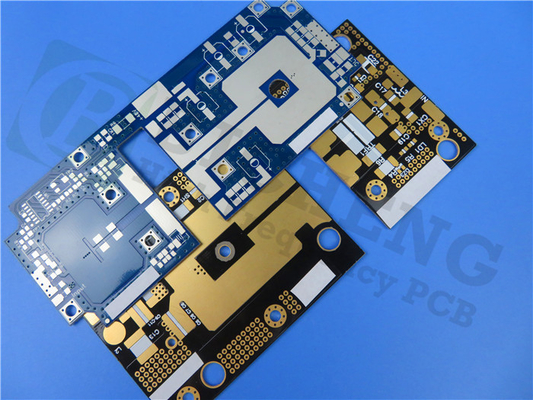

Наша изготовленная на заказ двухслойная жесткая печатная плата была поставлена для удовлетворения уникальных требований наших клиентов.Высокочастотные печатные платы Taconic RF-35TC представляют собой ламинаты из стекловолокна с керамическим наполнителем на основе ПТФЭ, которые обеспечивают низкий коэффициент рассеяния и высокую теплопроводность.
Чрезвычайно низкий коэффициент рассеяния 0,0011 и высокая теплопроводность 0,87 Вт/мК особенно подходят для применения в усилителях мощности.Тепло рассеивается как от линий передачи, так и от компонентов поверхностного монтажа, таких как транзисторы или конденсаторы.
Печатные платы RF-35TC имеют очень низкий коэффициент теплового расширения (КТР) по осям X, Y и Z (11, 13 и 34 ppm/°C соответственно).Низкие значения КТР по осям X и Y имеют решающее значение для поддержания критических расстояний между микроэлементами в печатном фильтре;низкий КТР по оси Z и стабильный Dk имеют решающее значение как для узкополосных, так и для широкополосных накладных ответвителей.
RF-35TC ТИПИЧНЫЕ ЗНАЧЕНИЯ | |||||
Свойство | Метод испытания | Единица | Ценить | Единица | Ценить |
ДК @10 ГГц | IPC-650 2.5.5.5.1 (модифицированный) | 3,5 | 3,5 | ||
Тск(-30 до 120℃) | IPC-650 2.5.5.5.1 (модифицированный) | частей на миллион | 24 | частей на миллион | 24 |
Df @ 10 ГГц | IPC-650 2.5.5.5.1 (модифицированный) | 0,0011 | 0,0011 | ||
Пробой диэлектрика | IPC-650 2.5.6 (в плоскости, два штифта в масле) | кВ | 56,7 | кВ | 56,7 |
Диэлектрическая прочность | ASTM D 149 (через плоскость) | В/мил | 570 | В/мм | 22 441 |
Дуговое сопротивление | МПК-650 2.5.1 | Секунды | 304 | Секунды | 304 |
Поглощение влаги | МПК-650 2.6.2.1 | % | 0,05 | % | 0,05 |
Прочность на изгиб (MD) | ASTM D 790/IPC-650 2.4.4 | пси | 12 900 | Н/мм2 | 88,94 |
Прочность на изгиб (CD) | ASTM D 790/IPC-650 2.4.4 | пси | 11 700 | Н/мм2 | 80,67 |
Прочность на растяжение (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | пси | 9020 | Н/мм2 | 62,19 |
Прочность на растяжение (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | пси | 7740 | Н/мм2 | 53,37 |
Удлинение при разрыве (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | Н/мм | 1,89 |
Удлинение при разрыве (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
Модуль Юнга (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | пси | 667 000 | Н/мм2 | 4599 |
Модуль Юнга (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | пси | 637 000 | Н/мм2 | 4392 |
Коэффициент Пуассона (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
Коэффициент Пуассона (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
Модуль сжатия | ASTM D 695 (23℃) | пси | 560 000 | Н/мм2 | 3861 |
Прочность на изгиб (MD) | ASTM D 790/IPC-650 2.4.4 | пси | 1,46 х 106 | Н/мм2 | 10 309 |
Прочность на изгиб (CD) | ASTM D 790/IPC-650 2.4.4 | пси | 1,50 х 106 | Н/мм2 | 10 076 |
Прочность кожуры (½ унции CVH) | IPC-650 2.4.8 (термическая нагрузка). | фунтов на дюйм | 7 | г/см3 | 1,25 |
Теплопроводность (без покрытия, 125℃) | ASTM F433 (защищенный тепловой поток) | Вт/(мК) | 0,6 | Вт/(мК) | 0,6 |
Теплопроводность (C1/C1,125℃) | ASTM F433 (защищенный тепловой поток) | Вт/(мК) | 0,92 | Вт/(мК) | 0,92 |
Теплопроводность (CH/CH, 125℃) | ASTM F433 (защищенный тепловой поток) | Вт/(мК) | 0,87 | Вт/(мК) | 0,87 |
Размерная стабильность (MD) | IPC-650-2.4.39 Sec.5.4 (после травления) | мил/дюйм. | 0,23 | М-м-м | 0,23 |
Размерная стабильность (CD) | IPC-650-2.4.39 Sec.5.4 (после травления) | мил/дюйм. | 0,64 | М-м-м | 0,64 |
Размерная стабильность (MD) | IPC-650-2.4.39 Sec.5.5 (термическая нагрузка). | мил/дюйм. | -0,04 | М-м-м | -0,04 |
Размерная стабильность (CD) | IPC-650-2.4.39 Sec.5.5 (термическая нагрузка). | мил/дюйм. | 0,46 | М-м-м | 0,46 |
Удельное поверхностное сопротивление | IPC-650 2.5.17.1 (после повышенной температуры) | Моомс | 8,33 х 107 | Моомс | 8,33 х 107 |
Удельное поверхностное сопротивление | IPC-650 2.5.17.1 (после влажности) | Моомс | 6,42 х 107 | Моомс | 6,42 х 107 |
Объемное сопротивление | IPC-650 2.5.17.1 (после повышенной температуры) | МОм/см | 5,19 х 108 | МОм/см | 5,19 х 108 |
Объемное сопротивление | IPC-650 2.5.17.1 (после влажности) | МОм/см | 2,91 х 108 | МОм/см | 2,91 х 108 |
КТР (ось X) (25-260℃) | МПК-650 2.4.41/АСТМ D 3386 | частей на миллион/℃ | 11 | частей на миллион/℃ | 11 |
КТР (ось Y) (25-260℃) | МПК-650 2.4.41/АСТМ D 3386 | частей на миллион/℃ | 13 | частей на миллион/℃ | 13 |
КТР(ось Z)(25-260℃) | МПК-650 2.4.41/АСТМ D 3386 | частей на миллион/℃ | 34 | частей на миллион/℃ | 34 |
Плотность | АСТМ Д 792 | г/см3 | 2,35 | г/см3 | 2,35 |
твердость | ASTM D 2240 (Шор D) | 79,1 | 79,1 | ||
Напряжение при разрыве (MD) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
Напряжение в перерыве (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
Удельная теплоемкость | АСТМ Е 1269-05, Е 967-08, Е968-02 | Дж/(г℃) | 0,94 | Дж/(г℃) | 0,94 |
Тг(2% потеря веса) | МПК-650 2.4.24.6/ТГА | оФ | 788 | ℃ | 420 |
Тг(5% потеря веса) | МПК-650 2.4.24.6/ТГА | оФ | 817 | ℃ | 436 |
Материал печатной платы совместим с бессвинцовым процессом и может работать в диапазоне температур от -40 ℃ до +85 ℃, что делает его идеальным для использования в суровых условиях.Стек состоит из обработанной меди толщиной 35 мкм, диэлектрика RF-35 толщиной 30 мил (0,762 мм) и обработанной меди толщиной 35 мкм, что обеспечивает превосходную целостность сигнала и производительность.
Детали конструкции включают размер платы 110 мм x 92 мм (1 шт., +/- 0,15 мм), минимальную дорожку/пространство 5/5 мил и минимальный размер отверстия 0,35 мм.Печатная плата не имеет глухих или скрытых переходных отверстий, а толщина готовой платы составляет 0,8 мм.Вес готовой меди составляет 1 унцию (1,4 мила) для всех слоев, а толщина промежуточного покрытия составляет 1 мил.Поверхностная обработка уровня пайки горячим воздухом (HASL) была использована, а верхняя шелкография белая.Верхняя паяльная маска зеленого цвета, а нижняя шелкография или нижняя паяльная маска отсутствуют.На печатной плате нет шелкографии на контактных площадках для пайки, а для обеспечения высочайшего качества было проведено 100% электрическое испытание.
Печатная плата включает 35 компонентов, всего 98 контактных площадок, 61 контактную площадку для сквозных отверстий, 37 верхних контактных площадок SMT, 0 нижних контактных площадок SMT, 104 переходных отверстия и 15 цепей, что соответствует стандарту IPC-Class-2.
В Bicheng PCB мы понимаем важность удовлетворения уникальных требований наших клиентов.Вот почему мы предлагаем индивидуальные решения для печатных плат, отвечающие их конкретным потребностям.
Изображение Gerber RS-274-X было предоставлено заказчиком. Мы предоставим печатную плату в соответствии с их конкретными требованиями.Наши услуги по изготовлению печатных плат доступны по всему миру.Если возникнут какие-либо технические вопросы или потребуется дополнительная помощь, свяжитесь с Айви по адресу sales10@bichengpcb.com.
Bicheng PCB стремится предоставлять высококачественные индивидуальные решения для печатных плат, которые отвечают конкретным потребностям наших клиентов.Доверьтесь нам, чтобы предоставить вам индивидуальное решение для печатных плат, которое соответствует вашим требованиям и превосходит ваши ожидания.Свяжитесь с нами, чтобы узнать больше о наших изготовленных на заказ двухслойных жестких печатных платах и убедиться в высочайшем уровне производительности и надежности.
