Подробная информация о продукте:
|
Высокий свет: | Строгая схема ENIG PCB Blog,Двухслойный блогер PCB |
---|

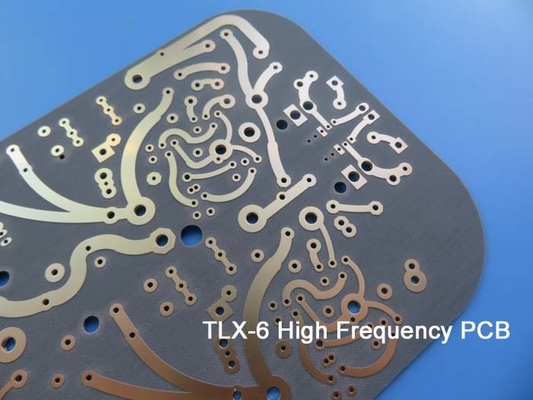

Представляем наш недавно поставленный ПКБ, обеспеченный высочайшими стандартами производительности и надежности.Этот двуслойный жесткий ПКБ имеет таконический ТЛХ-6 стекловолокна ткани субстрат с композитами PTFE, обладающий исключительными электрическими характеристиками и тепловой устойчивостью, с процессом DK 2,65 при 10 ГГц/23°С и диапазоном температур работы от -40°С до +85°С,Этот ПКБ построен, чтобы выдерживать сложные условия..
Детали конструкции этого печатного листа тщательно разработаны для оптимизации функциональности и простоты использования.обеспечивая строгую толерантность +/- 0.15 мм. Минимальный пробел / пространство составляет 4/4 миллиметров, что позволяет создавать сложные и детализированные конструкции. Толщина доски составляет 1,64 мм, обеспечивая долговечность и прочность.
Обладая слоем меди толщиной 35 мкм с обеих сторон, этот ПКБ обеспечивает отличную электрическую проводимость.обеспечение надежных соединений по всей линииОкончание поверхности выполнено с погружением золота, обеспечивая защитный слой и повышая сварную способность.
Этот ПКБ предназначен для размещения широкого спектра компонентов, в общей сложности 149 компонентов и 223 подложки. Он включает 142 сквозных подложки, 54 верхних SMT подложки и 27 нижних SMT подложки,позволяющий многостороннее размещение компонентовС 81 каналом и 7 сетями, этот ПКБ обеспечивает бесшовную связь между различными частями цепи.
Соответствующая стандартам IPC-класса-2, эта ПКБ отвечает строгим требованиям качества для обеспечения оптимальной производительности и надежности.обеспечение совместимости с различным программным обеспечением для проектирования и производственными процессами.
Наши печатные платы доступны по всему миру, и мы стремимся обеспечить отличное обслуживание клиентов.Мы стремимся предоставить высококачественные решения для ПКБ, соответствующие вашим конкретным потребностям..
Доверяйте нашему недавно поставленному PCB, чтобы обеспечить исключительную производительность и надежность для ваших электронных проектов.Почувствуйте разницу с помощью высококачественных ПХБ, поставляемых для удовлетворения потребностей современного технологического мира..
TLY-5A | 2.17 | |
TLY-5 | 2.20 | |
TLY-3 | 2.33 | |
TLT-0 | TLX-0 | 2.45 |
TLT-9 | TLX-9 | 2.50 |
TLT-8 | TLX-8 | 2.55 |
TLT-7 | TLX-7 | 2.60 |
TLT-6 | TLX-6 | 2.65 |
TLE-95 | 2.95 | |
TLC-27 | 2.75 | |
TLC-30 | RF-30 | 3.00 |
TLC-32 | 3.20 | |
TLF-35 | 3.50 | |
TLF-35-xxxx-A | 3.50 | |
RF-35 | RF-35A2 | 3.50 |
TRF-41 | 4.10 | |
TRF-43 | 4.30 | |
TRF-45 | 4.50 | |
RF-60A | 6.15 |
TLX-6: высвобождение передовых возможностей для высокочастотных конструкций печатных плат
Введение
TLX-6, член серии высокопроизводительных материалов для печатных плат TLX, стал ведущим выбором для инженеров и конструкторов, ищущих исключительные электрические характеристики, целостность сигнала,и надежность в высокочастотных приложенияхВ этой статье мы углубимся в ключевые особенности и применения TLX-6,подчеркивая его впечатляющие возможности и преимущества, которые он предлагает в продвижении границ высокочастотных конструкций печатных плат.
Открытие силы TLX-6
TLX-6, с его замечательной диэлектрической константой 2.65, выделяется как новаторский материал, разработанный специально для применения на высокочастотных печатных панелях.аэрокосмическая промышленностьTLX-6 обеспечивает исключительную электрическую производительность, низкие потери при вставке и отличную стабильность измерений.что позволяет инженерам раскрыть весь потенциал их высокочастотных конструкций.
Исключительные электрические характеристики
TLX-6 устанавливает новый критерий электрической производительности для высокочастотных материалов ПКБ. Благодаря низкой тангенс диэлектрической потери и высокой теплопроводности он облегчает эффективную передачу сигнала,минимизация искажения сигнала и обеспечение отличной производительности системыПревосходная диэлектрическая константа материала 2,65 позволяет точно контролировать характеристики импеданса и распространения.что позволяет инженерам проектировать схемы с оптимальной целостностью сигнала и снижением потери сигнала.
Надежность и тепловая устойчивость
Одним из главных преимуществ TLX-6 является его исключительная тепловая устойчивость.TLX-6 сохраняет свои электрические свойства даже в сложных условияхЕго низкий коэффициент теплового расширения (CTE) обеспечивает минимальные изменения измерений, снижая риск сбоев, вызванных напряжением, и обеспечивая долгосрочную надежность для высокочастотных конструкций печатных плат.
Применение в высокочастотных проектах
TLX-6 находит широкое применение в отраслях промышленности, требующих высокочастотных конструкций печатных плат.и высокоскоростное сетевое оборудованиеВ аэрокосмической и оборонной промышленности TLX-6 позволяет разрабатывать радиолокационные системы, спутниковые технологии и авионику.где высокочастотная производительность и надежность имеют первостепенное значение. TLX-6 также отвечает потребностям высокоскоростных вычислений, передового оборудования для испытаний и измерений и автомобильных приложений, где он обеспечивает оптимальную целостность сигнала и эффективность системы.
Заключение
TLX-6, высокопроизводительный материал для печатных плат из серии TLX, позволяет инженерам и конструкторам достигать исключительных электрических характеристик, целостности сигнала и надежности в высокочастотных конструкциях.С его впечатляющими свойствами, TLX-6 революционизирует способ, которым промышленность подходит к высокочастотным применениям ПКБ,создание возможностей для реализации передовых технологий и расширение границ инноваций.
