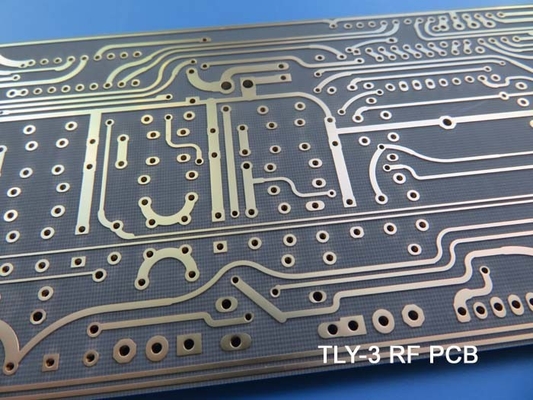

Мы рады представить вам наш недавно поставленный ПКБ, тщательно разработанный для выдающейся производительности и надежности.Этот двухслойный жесткий ПКБ имеет передовые композиты PTFE из стекловолокна Taconic TLY-3Давайте посмотрим на детали этого PCB.
Конструкция этого печатного листа демонстрирует точность и внимание к деталям.обеспечение последовательности и точностиСклад состоит из 35-миллиметрового слоя меди с обеих сторон, скрещивая субстрат TLY-3 толщиной 0,508 мм (20 миллиметров), обеспечивая прочную основу для ваших схем.
Имея минимальный размер отверстия в 4/4 миллиметра, эта пластинка позволяет создавать сложные и компактные конструкции, позволяя оптимизировать использование пространства.облегчает сборку и вмещает широкий спектр компонентовБез слепых проходов, ПКБ обеспечивает бесшовную связь по всей линии.
При толщине готовой доски 0,63 мм эта печатная пластина достигает баланса между долговечностью и гибкостью.Толщина покрытия через 20 мкм обеспечивает прочные соединения по всей схемеОкончание поверхности выполнено с погружением серебра, обеспечивая защитный слой и повышая сварную способность.
Как верхняя, так и нижняя стороны покрыты зеленой сварной маской, обеспечивающей изоляцию и защиту от факторов окружающей среды.Отсутствие шелкового экрана позволяет иметь чистый и упрощенный видПеред отгрузкой, каждая печатная пластина проходит строгое 100% электрическое испытание, обеспечивающее оптимальную функциональность и производительность.
С 183 компонентами и 250 блоками, этот ПКБ вмещает широкий спектр элементов цепи. Он включает 139 сквозь отверстия блоков, 92 верхних SMT блоков, и 19 нижних SMT блоков,предлагает гибкость в размещении компонентовС 90 проводами и 8 сетями, этот ПКБ обеспечивает бесперебойную связь и эффективную передачу сигнала.
Соответствующая стандартам IPC-класса-2, эта печатная пластина придерживается строгих требований к качеству, обеспечивая постоянную производительность и надежность.обеспечение совместимости с различным программным обеспечением для проектирования и производственными процессами.
Наши печатные платы доступны по всему миру, и мы стремимся обеспечить исключительную поддержку клиентов.Мы стремимся предоставить высококачественные решения для ПКБ, соответствующие вашим уникальным требованиям..
ТИПИЧЕСКИЕ ВАЛЬНОСТИ | |||||
Недвижимость | Метод испытания | Единица | Стоимость | Единица | Стоимость |
DK при 10 ГГц | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
Df на 10 ГГц | IPC-650 2.5.5.5 | 0.0009 | 0.0009 | ||
Поглощение влаги | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Диэлектрический разрыв | IPC-650 2.5.6 | kV | >45 | kV | >45 |
Диэлектрическая прочность | ASTM D 149 | В/мл | 2,693 | В/мл | 106,023 |
Сопротивляемость объема | IPC-650 2.5.17.1 ((после повышения температуры.) | Мом/см | 1010 | Мом/см | 1010 |
Сопротивляемость объема | IPC-650 2.5.17.1 ((после влажности) | Мом/см | 1010 | Мом/см | 109 |
Сопротивляемость поверхности | IPC-650 2.5.17.1 ((после повышения температуры.) | Мохмс | 108 | Мохмс | 108 |
Сопротивляемость поверхности | IPC-650 2.5.17.1 ((после влажности) | Мохмс | 108 | Мохмс | 108 |
Упругость (MD) | IPC-650 2.4.4 | Пси | 14,057 | Н/мм2 | 96.91 |
Упругость (CD) | IPC-650 2.4.4 | Пси | 12,955 | Н/мм2 | 89.32 |
Прочность очистки ((1⁄2 унции мед) | IPC-650 2.4.8 | Мб/дюйм | 11 | Н/мм | 1.96 |
Прочность очистки ((1 унция.CL1 медь) | IPC-650 2.4.8 | Мб/дюйм | 16 | Н/мм | 2.86 |
Прочность очистки ((1 унция..CV1 медь) | IPC-650 2.4.8 | Мб/дюйм | 17 | Н/мм | 3.04 |
Прочность кожуры | IPC-650 2.4.8 ((после повышения температуры.) | Мб/дюйм | 13 | Н/мм | 2.32 |
Модуль Янга (MD) | ASTM D 3039/IPC-650 2.4.19 | Пси | 1.4 х 106 | Н/мм2 | 9.65 х 103 |
Соотношение Пуассона (MD) | ASTM D 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
Теплопроводность | ASTM F 433 | W/M*K | 0.22 | W/M*K | 0.22 |
Размерная стабильность (MD,10mil) | IPC-650 2.4.39 (среднее значение после выпечки и теплового напряжения) | миллиметров/дюйм | -Нет.038 | -Нет.038 | |
Размерная стабильность ((CD,10mil) | IPC-650 2.4.39 (среднее значение после выпечки и теплового напряжения) | миллиметров/дюйм | -Нет.031 | -Нет.031 | |
Плотность ((специфическая гравитация) | ASTM D 792 | г/см3 | 2.19 | г/см3 | 2.19 |
CTE ((ось X)) ((25-260°C) | ASTM D 3386 ((TMA) | ppm/°C | 26 | ppm/°C | 26 |
CTE ((Y ось)) ((25-260°C) | ASTM D 3386 ((TMA) | ppm/°C | 15 | ppm/°C | 15 |
Оси CTE ((Z)) ((25-260°C) | ASTM D 3386 ((TMA) | ppm/°C | 217 | ppm/°C | 217 |
Выброс газов NASA ((% TML) | 0.01 | 0.01 | |||
Выброс газов NASA ((% CVCM) | 0.01 | 0.01 | |||
Выброс газов NASA ((% WVR) | 0.00 | 0.00 | |||
Уровень воспламеняемости UL-94 | UL-94 | V-0 | V-0 |
Введение TLY-3: расширение возможностей высокочастотных ПКБ с исключительными характеристиками
TLY-3 от Taconic, плетённый стекловолокнистый композитный материал PTFE, зарекомендовал себя как ведущий выбор для высокочастотных ПКБ.тепловая устойчивость, и механической прочности, TLY-3 позволяет инженерам расширять границы электронного дизайна.Давайте углубимся в ключевые характеристики TLY-3 и изучим его значение в предоставлении несравненной производительности и надежности.
Преимущества материала TLY-3:
1Отличная электрическая производительность: TLY-3 имеет низкую диэлектрическую постоянную (DK) 2,33 при 10 ГГц/23°С. Эта характеристика обеспечивает точное управление импедансом и оптимальное распространение сигнала.упрощение эффективной передачи сигнала и снижение риска искажения сигнала.
2Стабильная производительность в диапазоне температур: TLY-3 демонстрирует замечательную тепловую стабильность, безупречно работая в диапазоне температур от -40°C до +85°C.Эта стабильность обеспечивает постоянные электрические характеристики, даже в условиях высокой температуры, повышая надежность и долговечность высокочастотных ПХБ.
3Низкая потеря и высокая целостность сигнала: с низким фактором рассеивания, TLY-3 минимизирует потерю и искажение сигнала, сохраняя целостность сигнала в высокочастотных приложениях.Это преимущество имеет первостепенное значение для поддержания общей производительности системы и обеспечения точной передачи данных..
4. Прочные механические свойства: тканевое стекловолокновое арматура TLY-3 обеспечивает исключительную механическую прочность и размерную стабильность.что делает его устойчивым к изгибуЭто обеспечивает долговечность и надежность ПКБ в различных условиях эксплуатации.
5Широкий спектр применений: TLY-3 имеет широкое применение в различных высокочастотных приложениях, включая телекоммуникации, аэрокосмические, радиолокационные системы, системы беспроводной связи,и высокоскоростное сетевое оборудованиеЕго исключительные электрические и механические свойства делают его идеальным выбором для требовательных электронных конструкций.
6. Совместимость с производственными процессами: материал TLY-3 плавно интегрируется в стандартные производственные процессы ПКБ. Он может использоваться для различных конфигураций ПКБ,от однослойных до многослойных конструкций, что облегчает бесперебойное производство и уменьшает сложность реализации.
7. Высокое качество и надежность: Приверженность Taconic качеству отражается в исключительной производительности TLY-3.обеспечение постоянных электрических характеристик и механической надежности;Дизайнеры могут рассчитывать на TLY-3 для высококачественных ПКБ, которые отвечают строгим требованиям к производительности.
TLY-3 с его исключительными электрическими характеристиками, тепловой стабильностью, механической прочностью и совместимостью позволяет инженерам достигать новых высот в проектировании высокочастотных печатных плат.Он позволяет реализовать передовые технологии и расширяет границы инноваций в области электронного дизайна. Доверяйте TLY-3, чтобы обеспечить выдающуюся производительность и надежность в ваших высокочастотных приложениях PCB.
