Подробная информация о продукте:
|
Высокий свет: | Погружение золото настраиваемый ПКБ,Настраиваемый ПКБ 2L,ПКБ Блог 25mil |
---|

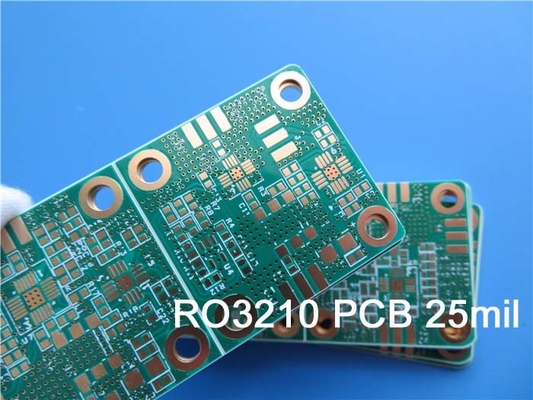

Представляем наш недавно поставленный ПХБ, передовое решение, которое сочетает в себе превосходные материалы, тщательное строительство и исключительную производительность.Этот ПХБ предназначен для удовлетворения требований современной электроники, предлагая надежность, точность и универсальность для широкого спектра приложений.
В основе этого ПХБ лежит материал Rogers RO3210, керамически заполненный ПТФЕ, усиленный тканевым стекловолокном.даже в сложных условияхС значением DK 10,2 при 10 ГГц/23°С и низким коэффициентом рассеивания 0,0027 при той же частоте этот ПКБ гарантирует отличную целостность сигнала и эффективную передачу мощности.
Чтобы выдержать экстремальные температуры, ПХБ может похвастаться высокой температурой разложения (Td) более 500 °C, обеспечивая его структурную целостность и производительность даже в суровых условиях.Работает безупречно в температурном диапазоне от -40°C до +85°C, этот ПХБ подходит для различных отраслей промышленности и приложений.
Складывание этого ПКБ состоит из двух слоев, обеспечивающих компактное и эффективное решение конструкции.обеспечение оптимальной электрической производительности и механической стабильностиТолщина готовой доски 0,76 мм, что обеспечивает баланс между долговечностью и гибкостью.
Точность является ключевым аспектом конструкции этого печатного листа.Этот ПКБ вмещает сложные схемы и позволяет размещать компоненты с высокой плотностьюОтсутствие слепых каналов упрощает производственный процесс и обеспечивает экономическую эффективность.

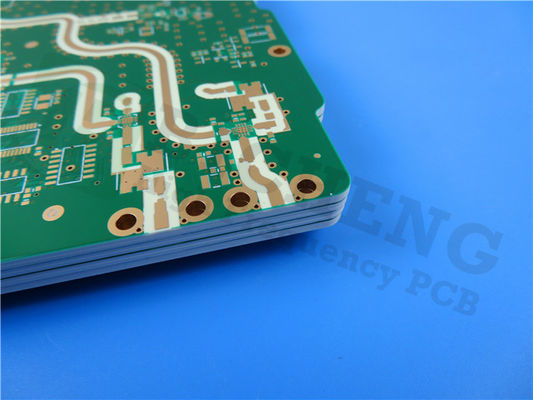

Поверхностная отделка этого ПКБ - погруженное золото, обеспечивающее надежное и коррозионно-устойчивое покрытие, которое способствует отличной сварной способности.предлагающий визуально привлекательный и защитный слойКроме того, как верхний, так и нижний шелковые экраны не используются для чистого и минималистичного эстетического оформления.
Чтобы обеспечить высочайшее качество и функциональность, каждый ПКБ проходит 100% электрическое испытание перед отгрузкой.Эта строгая процедура испытаний гарантирует, что ПХБ соответствует строгим стандартам и работает безупречно в реальных приложениях.
С впечатляющим количеством компонентов 122, этот ПКБ обеспечивает достаточно места для различных электронных элементов.и 12 нижних SMT-подложкиПрисутствие 212 каналов и 9 четко определенных сетей облегчает эффективное маршрутизацию сигнала и позволяет бесшовные соединения.
Дизайн печатных плат поставляется в формате Gerber RS-274-X, широко принятом отраслевом стандарте, который обеспечивает совместимость с большинством программного обеспечения для проектирования и производственных процессов.ПХБ соответствует стандарту IPC-класса-2, гарантируя высочайший уровень качества и надежности.
Эта высококачественная печатная пластина доступна во всем мире, обслуживая клиентов из разных регионов и отраслей промышленности.comНаша специализированная команда готова предоставить исключительную поддержку и руководство, чтобы обеспечить беспроблемную интеграцию нашей передовой технологии PCB в ваши проекты.
Диэлектрическая постоянная,ε Процесс | 10.2±0.5 | Z | 10 ГГц°C | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
Диэлектрическая постоянная,εПроектирование | 10.8 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания,tanδ | 0.0027 | Z | 10 ГГц°C | IPC-TM-650 2.5.5.5 | |
Тепловой коэффициент ε | -459 | Z | ppm/°C | 10 ГГц°Cдо 100°C | IPC-TM-650 2.5.5.5 |
Размерная стабильность | 0.8 | X, Y | мм/м | КОНД А | ASTM D257 |
Сопротивляемость объема | 103 | MΩ.cm | КОНД А | IPC 2.5.17.1 | |
Сопротивляемость поверхности | 103 | MΩ | КОНД А | IPC 2.5.17.1 | |
Модуль тяги | 579 517 |
МД CMD |
Кпси | 23°C | ASTM D 638 |
Поглощение воды | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
Специфическая температура | 0.79 | j/g/k | Расчеты | ||
Теплопроводность | 0.81 | W/M/K | 80°C | ASTM C518 | |
Коэффициент теплового расширения (-55 - 288°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C | TGA | ASTM D3850 | |
Плотность | 3 | gm/cm3 | |||
Прочность медной кожуры | 11 | ПЛИ | 1 унция, EDC после сварки | IPC-TM 2.4.8 | |
Возгораемость | V-0 | UL 94 | |||
Процесс без свинца совместим | Да, да. |
RO3210: всеобъемлющий обзор основных свойств
RO3210 - это передовой и высокопроизводительный материал, широко используемый в различных отраслях промышленности за его исключительные электрические и тепловые свойства.В данной статье представлен подробный анализ ключевых характеристик RO3210, как указано в его информационном листе.
Диэлектрическая постоянная (εr):
Диэлектрическая постоянная RO3210 варьируется в зависимости от процесса производства, с значением 10,2 ± 0,5 для процесса измерения при 10 ГГц и 23 °C, согласно IPC-TM-650 2.5.5.5 Застегнутая полоса. Измерение, основанное на конструкции, дает диэлектрическую постоянную 10,8 в диапазоне частот от 8 до 40 ГГц, определяемую методом дифференциальной длины фазы.
Фактор рассеивания (tan δ):
RO3210 имеет низкий коэффициент рассеивания, с значением 0,0027 при 10 ГГц и 23 °C, согласно IPC-TM-650 2.5.5.5Эта характеристика указывает на то, что материал минимизирует потери энергии во время передачи сигнала, что делает его подходящим для высокочастотных приложений.
Тепловой коэффициент εr:
Тепловой коэффициент диэлектрической постоянной составляет -459 ppm/°C для RO3210 при 10 ГГц в диапазоне температур от 0°C до 100°C, согласно IPC-TM-650 2.5.5.5Это свойство подчеркивает стабильность и надежность материала в различных температурных условиях.
Размерная стабильность:
RO3210 обладает превосходной стабильностью измерений с значением 0,8 мм/м в направлении X и Y в условиях COND A, как указано в ASTM D257.Эта характеристика гарантирует, что материал сохраняет свою форму и размер в различных условиях эксплуатации, что способствует точному производству и надежной производительности.
Электрические свойства:
- Сопротивляемость объема: RO3210 демонстрирует высокую сопротивляемость объема 10^3 MΩ?cm в условиях COND A, согласно IPC 2.5.17.1Это свойство свидетельствует о его превосходных изоляционных способностях, что делает его подходящим для применений, требующих электрической изоляции.
- Поверхностное сопротивление: с поверхностным сопротивлением 10^3 MΩ в условиях COND A, как указано в IPC 2.5.17.1, RO3210 обеспечивает эффективную поверхностную изоляцию.
Механические свойства:
- Модуль тяги: RO3210 обладает модулем тяги 579 kpsi (MD) и 517 kpsi (CMD) при 23°C, согласно ASTM D638.способствуя его долговечности в требовательных приложениях.
- Поглощение воды: RO3210 демонстрирует минимальную поглощение воды, с значением ниже 0,1% при условиях D24/23, согласно IPC-TM-650 2.6.2.1Эта характеристика обеспечивает стабильность и надежность материала при воздействии влажной среды.
Тепловые свойства:
- Удельная теплоемкость: RO3210 имеет удельную теплоемкость 0,79 J/g/K, рассчитанную на основе его состава.поскольку это помогает определить способность материала хранить и выделять тепло.
- Теплопроводность: с теплопроводностью 0,81 W/m/K при 80°C, как указано в ASTM C518, RO3210 обладает хорошими характеристиками теплопередачи,что делает его подходящим для применений, требующих эффективного рассеивания тепла.
Коэффициент теплового расширения:
RO3210 имеет коэффициент теплового расширения (CTE) 13 ppm/°C в направлении X и 34 ppm/°C как в направлении Y, так и в направлении Z при 23°C/50% RH, согласно IPC-TM-650 2.4.4.1Это свойство указывает на способность материала выдерживать тепловые циклы без значительных изменений измерений.
Другие свойства:
- Td: RO3210 имеет температуру разложения (Td) 500°C, как определено испытанием TGA согласно ASTM D3850.Эта характеристика означает тепловую устойчивость материала и устойчивость к высоким температурам.
- Плотность: Плотность RO3210 составляет 3,0 гм/см3, что дает указание на его массу на единицу объема.
- Прочность на кожуре меди: RO3210 демонстрирует прочность на кожуре меди 11,0 pli при испытании с 1 унцией EDC после сплава сваркой, согласно IPC-TM-2.4.8Это свойство демонстрирует его сильное сцепление с медной подложкой в электронных приложениях.
- Возгораемость: RO3210 классифицируется как V-0 согласно стандарту воспламеняемости UL 94, что указывает на его превосходные огнеупорные свойства.
- Совместимость с процессами без свинца: RO3210 совместим с процессами без свинца, что делает его экологически чистым и соответствующим современным производственным нормам.
В заключение, RO3210 - это универсальный материал с выдающимися электрическими, тепловыми и механическими свойствами.Высокая диэлектрическая постоянная и стабильность делают его идеальным для применения на высоких частотах.Кроме того, его отличная размерная стабильность, электроизоляционные свойства и сильное сцепление с медными субстратами способствуют его надежности в различных отраслях промышленности.С его тепловой устойчивостью, эффективная теплопередача и устойчивость к высоким температурам, RO3210 является надежным выбором для приложений, требующих отличного теплового управления.его совместимость с бессвинцовыми процессами обеспечивает соответствие требованиям окружающей средыВ целом, исключительные свойства RO3210 делают его предпочтительным материалом в области передовой электроники и других отраслей промышленности, требующих высокопроизводительных материалов.
