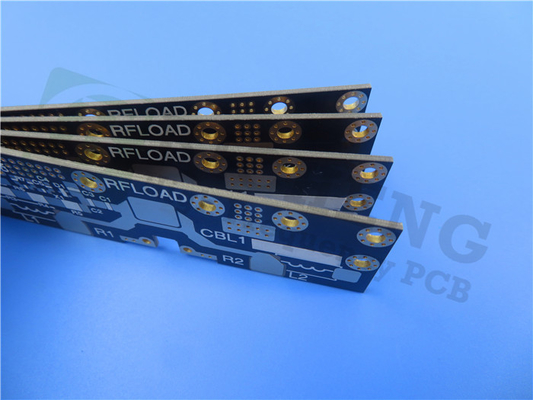

| Высокий свет: | Двухсторонние радиочастотные печатные платы,Двойник 1.6MM встал на сторону PCB,ТММ3 RF PCB-карта |
||
|---|---|---|---|
Представляем PCB TMM3, новейшую печатную плату, предназначенную для обеспечения исключительных характеристик и надежности в широком спектре электронных приложений.углеводороды, и термостойкие полимерные композиты, PCB TMM3 предлагает выдающиеся электрические свойства, точную конструкцию и прочную долговечность.
Материальные и электрические свойства:
ТММ3 ПКБ использует уникальную комбинацию керамических, углеводородных и термоустойчивых полимерных композитов для обеспечения превосходных характеристик.032 при 10 ГГц/23°С и чрезвычайно низкий коэффициент рассеивания 0.002 при одинаковой частоте и температуре, этот ПКБ обеспечивает эффективную передачу сигнала и минимальную потерю сигнала.Тепловой коэффициент Dk 37 ppm/°C при температуре от -55°C до 125°C обеспечивает стабильную производительность в широком диапазоне температурПКБ TMM3 предназначен для надежной работы при температуре от -40°C до +85°C.
| Недвижимость | TMM3 | Направление | Объекты | Состояние | Метод испытания | |
| Диэлектрическая постоянная,ε Процесс | 3.27±0.032 | Z | 10 ГГц | IPC-TM-650 2.5.5.5 | ||
| Диэлектрическая постоянная,εПроектирование | 3.45 | - | - | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания (процесс) | 0.002 | Z | - | 10 ГГц | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент диэлектрической постоянной | +37 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Сопротивление изоляции | >2000 | - | Боже мой! | C/96/60/95 (в частности) | ASTM D257 | |
| Сопротивляемость объема | 2 x 109 | - | Мом. см. | - | ASTM D257 | |
| Сопротивляемость поверхности | > 9x 10^9 | - | Мом. | - | ASTM D257 | |
| Электрическая прочность ((диэлектрическая прочность) | 441 | Z | В/мл | - | Метод IPC-TM-650 2.5.6.2 | |
| Тепловые свойства | ||||||
| Температура разложения ((Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
| Коэффициент теплового расширения - х | 15 | X | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Коэффициент теплового расширения - Y | 15 | Y | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Коэффициент теплового расширения - Z | 23 | Z | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
| Теплопроводность | 0.7 | Z | W/m/K | 80 °C | ASTM C518 | |
| Механические свойства | ||||||
| Устойчивость кожуры меди после теплового напряжения | 5.7 (1.0) | X,Y | Пунт/дюйм (Н/мм) | после сварки 1 унция. | IPC-TM-650 Метод 2.4.8 | |
| Прочность на изгиб (MD/CMD) | 16.53 | X,Y | Кпси | А. | ASTM D790 | |
| Модуль изгиба (MD/CMD) | 1.72 | X,Y | Мпси | А. | ASTM D790 | |
| Физические свойства | ||||||
| Поглощение влаги (2X2) | 1.27 мм (0,050") | 0.06 | - | % | D/24/23 | ASTM D570 |
| 3.18 мм (0,125") | 0.12 | |||||
| Специфическая гравитация | 1.78 | - | - | А. | ASTM D792 | |
| Специфическая теплоемкость | 0.87 | - | Д/г/к | А. | Расчеты | |
| Совместимость с процессом без свинца | Да, да. | - | - | - | - | |
Особенности и преимущества:
ПКЖ TMM3 имеет несколько особенностей и преимуществ, которые делают его идеальным выбором для требовательных электронных приложений.предотвращение проблем, связанных с тепловой нагрузкой. С диапазоном толщины от 0,0015 до 0,500 дюйма (+/- 0,0015), этот ПХБ предлагает гибкость в конструкции и позволяет точно настраивать.обеспечение долгосрочной долговечности. ПХБ TMM3 устойчив к химическим веществам, что снижает риск повреждения во время изготовления. Термоустойчивая смоловая основа материала позволяет надежно связывать проволоку,обеспечение безопасных соединений в различных приложениях.
Конфигурация и конструкция стеллажа:
PCB TMM3 имеет двухслойную жесткую конфигурацию, обеспечивающую простоту и эффективность для различных приложений.обеспечение оптимальной проводимости и целостности сигналаRogers Core TMM3, толщиной 1,524 мм (60мм), обеспечивает отличную конструктивную стабильность и электрическую производительность.
Размер платы 155,1 мм х 168,12 мм обеспечивает достаточное пространство для размещения компонентов и обеспечивает легкую интеграцию.позволяет создавать сложные схемыМинимальный размер отверстия 0,45 мм позволяет точно просверлять и устанавливать компоненты. Отсутствие слепых проемов упрощает процесс изготовления, делая его эффективным и экономичным.С готовой доской толщиной 1.6 мм и готовый медный вес 1 унции (1,4 миллиметра) на внешних слоях, PCB TMM3 достигает идеального баланса между долговечностью и производительностью.
Чтобы обеспечить оптимальную проводимость и защиту от коррозии, ПКБ имеет толщину 20 мкм через покрытие и поверхность на уровне сварки горячим воздухом (HASL).Верхний шелковый экранирован в чистом беломВерхняя сварная маска зелена, обеспечивая визуальную привлекательность и функциональную защиту.
Надежность и обеспечение качества:
Печатные платы TMM3 проходят тщательные испытания и соответствуют стандарту качества IPC-класса 2, обеспечивая высокое качество и надежную производительность.гарантирование его функциональности и соблюдения спецификаций.
Приложения и глобальная доступность:
ТММ3 PCB находит применение в различных областях, включая радиочастотные и микроволновые схемы, усилители мощности и комбинаторы, фильтры и сцепляющие устройства, системы спутниковой связи,Антенны глобальных систем позиционированияБлагодаря всемирной доступности, этот ПКБ может быть легко доступен и интегрирован в проекты по всему миру.
Для любых технических запросов или вопросов, пожалуйста, свяжитесь с Ivy на sales10@bichengpcb.com.Наша команда посвящена предоставлению исключительной поддержки клиентов и обеспечению успешной реализации TMM3 PCB в ваших проектах.
