| Высокий свет: | Каппа 438 ПХБ,доска pcb 2 слоев,Материал PCB с погружением в золото |
||
|---|---|---|---|
Kappa 438 PCB - это передовая плата, используемая в широком спектре приложений, требующих исключительных электрических характеристик и надежности.Изготовленные из стеклянных углеводородных керамических композитовЭтот материал PCB имеет многочисленные преимущества по сравнению с обычными FR-4 платами, что делает его идеальным выбором для передовых электронных конструкций.38 и впечатляющий коэффициент рассеивания, PCB Kappa 438 обеспечивает повышенную целостность сигнала и превосходную тепловую стабильность, обеспечивая оптимальную производительность даже в сложных условиях.
Ключевые особенности и преимущества:
1Стеклоукрепленная гидроуглеводородная термосетной платформы: Kappa 438 PCB наследует легкость производства и сборки возможностей, связанных с FR-4 платы,упрощение перехода на более высокую электрическую производительность при необходимости.
2. Dk соответствует отраслевым стандартным нормам FR-4: с значением Dk 4.38, этот ПКБ предлагает бесшовный путь обновления от FR-4, облегчая плавный переход без ущерба для электрической производительности.
3. Более жесткая толерантность Dk и толщины, чем FR-4: Kappa 438 PCB гарантирует постоянную производительность цепи, обеспечивая более жесткие толерантность Dk и толщины по сравнению с FR-4 платами.
4Низкий коэффициент теплового расширения (CTE) и высокая температура стеклянного перехода (Tg) обеспечивают повышенную гибкость конструкции.повышенная надёжность проходного отверстия (PTH), и совместимость с автоматизированными процессами сборки.
5. Огнеупорный ламинат: соответствующий UL 94 V-0 стандартам, Kappa 438 PCB обеспечивает отличную огнеупорность, повышая безопасность в различных приложениях.
| Недвижимость | Типичная стоимость Kappa 438 | Направление | Объекты | Состояние | Метод испытания |
| Диэлектрическая постоянная, конструкция | 4.38 | Z | - | 20,5 ГГц | Метод дифференциальной длины фазы |
| Фактор рассеивания - загар, d | 0.005 | Z | - | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент диэлектрической постоянной e | - 21 | - | ppm/°C | 10 ГГц (-50-150°С) | Измененный IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 2.9 х 109 | - | MΩ•cm | КОНД А | IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности | 6.2 х 107 | - | MΩ | КОНД А | IPC-TM-650 2.5.17.1 |
| Электрическая сила | 675 | Z | В/мл | - | IPC-TM-650 2.5.6.2 |
| Прочность на растяжение | 16 12 | MD CMD | Кпси | - | АСТМ D3039/D3039-14 |
| Сила изгиба | 25 19 | MD CMD | Кпси | - | IPC-TM-650 2.4.4 |
| Размерная стабильность | - 0,48-0.59 | MD CMD | мм/м | - | IPC-TM-650 2.4.39а |
| Коэффициент теплового расширения | 13 | X | ppm/°C | -55 до 288°C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Теплопроводность | 0.64 | Z | W/(m.K) | 80°C | ASTM D5470 |
| Время до деламинирования (T288) | > 60 | - | минуты | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | >280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| Td | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| Поглощение влаги | 0.07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
| Модуль молодого | 2264 2098 | MD CMD | Кпси | - | АСТМ D3039/D3039-14 |
| Модуль гибкости | 2337 2123 | MD CMD | Кпси | - | IPC-TM-650 2.4.4 |
| Поклонитесь. | 0.03 | - | % | - | IPC-TM-650 2.4.22С |
| Скручивание | 0.08 | - | % | - | IPC-TM-650 2.4.22С |
| Устойчивость кожуры меди после теплового стресса | 5.8 | - | В фунтах/в | 1 унция (35 мкм) фольги | IPC-TM-650 2.4.8 |
| Возгораемость | V-0 | - | - | - | UL 94 |
| Специфическая гравитация | 1.99 | - | г/см3 | - | ASTM D792 |
| Совместимость с процессом без свинца | Да, да. | - | - | - |
Подробности строительства:

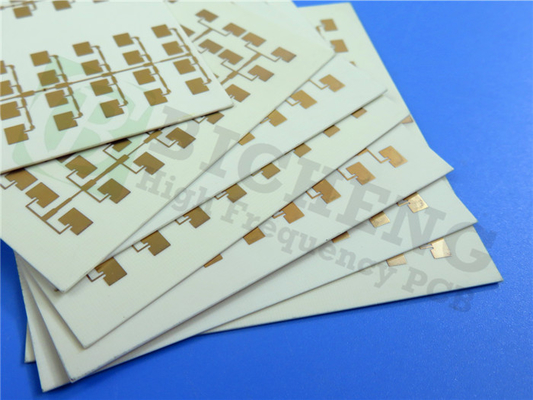

Kappa 438 PCB представляет собой двухслойный жесткий PCB с медной толщиной 35 мкм на каждом слое.Толщина готовой доски равна 00,6 мм, с внешним слоем меди массой 1 унции (1,4 миллиметра).
ПКБ имеет высококачественную погруженную золото поверхность, обеспечивающую отличную сварную способность и коррозионную устойчивость.гарантируя его надежность.
Многофункциональное применение:
ПХБ Kappa 438 применяется в самых разных отраслях промышленности и технологиях, включая:
- Wi-Fi уровня оператора/лицензионный вспомогательный доступ (LAA): обеспечение надежной беспроводной связи для требовательных сетевых условий.
- Малые сотовые и распределенные антенные системы (DAS): обеспечивают эффективную беспроводную связь в густонаселенных районах.
- Сообщения между транспортными средствами и транспортными средствами и инфраструктурой (V2X): облегчение безопасного и надежного обмена данными в автомобильных системах связи.
- Сегменты Интернета вещей (IoT): расширение возможностей умных домашних устройств и беспроводных счетчиков с бесперебойной связью и расширенными функциями.
Стандарт IPC-класса 2 и доступность по всему миру:
Kappa 438 PCB соответствует стандарту IPC-Class-2, что гарантирует высокое качество производства и соответствие отраслевым нормам.сделать его доступным для клиентов по всему миру.
Для любых технических вопросов или дополнительной информации, пожалуйста, свяжитесь с Ivy на sales10@bichengpcb.com.Почувствуйте исключительную производительность и надежность PCB Kappa 438 для вашего следующего проекта электронного дизайна.
| ПКБ-материал: | Стеклоукрепленная углеводородная керамика |
| Наименование: | Каппа 438 |
| Диэлектрическая постоянная: | 4.38 |
| Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм) |
| Толщина ПКЖ: | 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 40миллиметров (1,016 мм), 60миллиметров (1,524 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, OSP и т.д. |
Освобождение потенциала ПХБ Kappa 438: глубокое погружение в его передовые функции и приложения
Введение:
ПКБ Kappa 438 находится на переднем крае технологического прогресса, предлагая множество передовых функций и исключительные электрические характеристики.Изготовленные из стеклянных углеводородных керамических композитов, этот материал ПХБ устанавливает новые стандарты надежности и целостности сигнала.
Открытие превосходных свойств ПХБ Каппа 438
В основе Kappa 438 PCB лежит его исключительная диэлектрическая постоянная (Dk) 4,38 на 2,5 ГГц. Этот тщательно разработанный Dk обеспечивает плавный переход и совместимость с FR-4 платами,при этом обеспечивая путь модернизации для повышения электрической производительностиС коэффициентом рассеивания 0,005 при 10 ГГц/23°С, Kappa 438 PCB гарантирует минимальную потерю сигнала и улучшенную общую производительность.
Улучшение электрической производительности: адаптированная диэлектрическая постоянная (Dk)
Одной из отличительных особенностей ПХБ Kappa 438 является его Dk, адаптированный к отраслевым стандартам FR-4.38, этот ПКБ предлагает легкий переход, когда требуется более высокая электрическая производительность.что делает Kappa 438 PCB универсальным выбором для различных приложений.
Устойчивая производительность цепи: более жесткая толерантность Dk и толщины
Для конструкторов достижение постоянной производительности цепи имеет решающее значение.Это гарантирует, что каждая схема работает надежно, обеспечивая последовательные результаты на протяжении всего производственного процесса.
Непревзойденная надежность: Низкая CTE по оси Z и высокая Tg
Надежность является главным приоритетом в электронных конструкциях, и Kappa 438 PCB обеспечивает это с его низким коэффициентом теплового расширения (CTE) и высокой температурой стеклянного перехода (Tg).Эти свойства обеспечивают улучшенную гибкость конструкции, повышенная надежность свертывания (PTH) и совместимость с автоматизированными процессами сборки.
Безопасность на первом месте: огнеупорный ламинат для дополнительной защиты
Безопасность имеет первостепенное значение в электронных устройствах, а огнеупорный ламинат Kappa 438 PCB гарантирует спокойствие.Этот материал ПХБ обладает превосходной огнестойкостью., минимизируя риск пожара и обеспечивая безопасность как пользователей, так и устройств.
Многогранные приложения: изучение широкого спектра случаев использования
Применение ПХБ Kappa 438 очень широкое и разнообразное.От беспроводного Wi-Fi и малых сотовых систем до коммуникаций между транспортными средствами и инфраструктурой и сегментов IoT, таких как умные дома и беспроводные счетчики"Kappa 438 PCB превосходит в удовлетворении требований высокоскоростной связи, высокой частоты и высокой надежности приложений.
Высокое качество: соблюдение стандартов IPC-класса-2
Kappa 438 PCB поставляется с максимальной точностью и соблюдением стандартов IPC-Class-2. Это обеспечивает постоянное качество, надежную производительность и совместимость с отраслевыми стандартами.С применением строгих мер контроля качества, вы можете доверять Kappa 438 PCB, чтобы соответствовать и превзойти ваши ожидания.
Доступность по всему миру: доступ к Kappa 438 PCB в любом месте
Независимо от того, где вы находитесь, Kappa 438 PCB легко доступна во всем мире.доступ к этому высокопроизводительному материалу PCB удобен и без проблем.
Заключение: используйте потенциал ПХБ Каппы 438 для своего следующего проекта
В заключение, Kappa 438 PCB является игровым изменщиком в мире печатных плат.Это позволяет дизайнерам открывать новые возможности в своих электронных проектах.Доверяйте непревзойденной работе Kappa 438 PCB и поднимайте свои проекты на новые высоты успеха.
