Высокий свет: | Высокочастотные ПКБ GPS,0.8мм ПКБ с погружением золота,Высокочастотный ПХБ 30 миллилитров |
---|

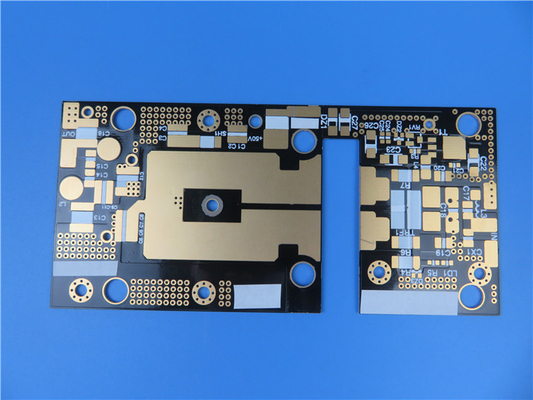

Представляем наше недавно поставленное ПКР RF-60TC, передовое решение, предоставляемое для удовлетворения требований высокочастотных приложений.Этот ПХБ идеально подходит для широкого спектра применений., от усилителей высокой мощности до спутниковых систем.
ПКБ RF-60TC построен из стеклянно-укрепленных керамических композитов из ПТФЭ, предлагающих превосходные характеристики, обеспечивающие надежную и эффективную работу.15 на 10 ГГц и коэффициент рассеивания 0.002 при 10 ГГц/23°С обеспечивают отличную целостность сигнала и минимизируют потери, что приводит к улучшению общей производительности.58 ppm/°C при температуре от -50 до 150°C обеспечивает стабильную производительность при различных температурах.
Одним из выдающихся преимуществ PCB RF-60TC является его улучшенный тангенс потери, который улучшает передачу сигнала и уменьшает помехи.высокая теплопроводность обеспечивает эффективное рассеивание тепла, что позволяет ПХБ выдерживать сложные условия работы.Улучшенная размерная стабильность и низкий коэффициент теплового расширения (CTE) по оси Z в 40 ppm/°C обеспечивают надежность и устойчивость к механическим нагрузкам.
PCB RF-60TC демонстрирует отличную адгезию к металлу, обеспечивая прочное и надежное соединение.Устойчивое DK в зависимости от частоты и температуры обеспечивает постоянную производительность в различных условиях.Кроме того, ПХБ обладает низкой влагопоглощающей способностью, что повышает его долговечность.
Складывание PCB RF-60TC имеет двухслойную жесткую конструкцию, состоящую из медных слоев толщиной 35 мкм и таконического ядра RF-60TC 0,762 мм (30 миллиметров).С толщиной готовой доски 0.8 мм и 1 унция (1,4 миллиметра) внешний слой меди вес, этот ПКБ достигает идеального баланса между долговечностью и гибкостью.20 мкм через толщину покрытия и погружения золото поверхности покрытия еще больше повысить надежность и проводимость ПХБ.
Измеряя на 43,88 мм х 33,19 мм, PCB RF-60TC предлагает компактный форм-фактор при сохранении точных размеров с допуском +/- 0,15 мм.Минимальный след/пространство 6/7 миллиметров и минимальный размер отверстия 0.40 мм позволяет создавать сложные конструкции и схемы с высокой плотностью.
Чтобы обеспечить высочайшие стандарты качества, каждое печатное платно RF-60TC проходит 100% электрическое испытание перед отгрузкой.
С 25 компонентами, 68 подложками (включая 47 сквозь отверстия и 21 верхнюю SMT подложку), 42 проходами и 4 сетками, PCB RF-60TC предлагает универсальность и совместимость с широким спектром электронных систем.
Высокая производительность PCB RF-60TC делает его идеальным выбором для различных применений, включая усилители высокой мощности, миниатюрные антенны, GPS, читатели патчей и RFID, фильтры, сцепляющие устройства,разделителиЕго глобальная доступность обеспечивает легкий доступ к этому высококачественному PCB-решению.
Для любых технических запросов или дополнительной информации, пожалуйста, свяжитесь с Ivy по адресу sales10@bichengpcb.com. Мы здесь, чтобы помочь вам воплотить ваши проекты в жизнь с нашим самым современным RF-60TC PCB.
Dk @ 10 ГГц | IPC-650 2.5.5.5.1 (Измененное) | 60,15 ± 0.15 | 60,15 ± 0.15 | ||
Df @ 10 ГГц | IPC-650 2.5.5.5.1 (Измененное) | 0.002 | 0.002 | ||
TcK | ppm/°C | - Три.581 | ppm/°C | - Три.581 | |
Диэлектрический разрыв | IPC-650 2.5.6 | kV | 55 | kV | 55 |
Диэлектрическая прочность | IPC-650 2.5.6.2 | В/мл | 550 | В/мм | 21,654 |
Сопротивление дуги | IPC-650 2.5.1 | Второй | > 180 | Второй | > 180 |
Поглощение влаги | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
Сила на изгиб (MD) | IPC-650 2.4.4 | Пси | 10,000 | Н/мм2 | 69 |
Прочность на изгибе (CD) | IPC-650 2.4.4 | Пси | 9,000 | Н/мм2 | 62 |
Прочность на тягу (MD) | IPC-650 2.4.19 | Пси | 9,000 | Н/мм2 | 62 |
Прочность на растяжение (CD) | IPC-650 2.4.19 | Пси | 7,000 | Н/мм2 | 48 |
Модуль молодых (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | Кпси | 721 | Н/мм2 | 4971 |
Соотношение Poisson's (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
Прочность очистки (1 унция) | IPC-650 2.4.8 | В фунтах/в | 8 | Н/мм | 1.43 |
Теплопроводность (неокрашенная) | IPC-650 2.4.50 | W/M*K | 0.9 | W/M*K | 0.9 |
Теплопроводность (CH/CH) | IPC-650 2.4.50 | W/M*K | 1 | W/M*K | 1 |
Теплопроводность (C1/C1) | IPC-650 2.4.50 | W/M*K | 1.05 | W/M*K | 1.05 |
Размерная стабильность (MD) | IPC-650 2.4.39 Раздел 5.4 (После выпечки) | миллиграмм/дюйм | 0.01 | мм/м | 0.01 |
Размерная стабильность (CD) | IPC-650 2.4.39 Раздел 5.4 (После выпечки) | миллиграмм/дюйм | 0.69 | мм/м | 0.69 |
Размерная стабильность (MD) | IPC-650 2.4.39 § 5.5 (Термогенезирование) | миллиграмм/дюйм | 0.06 | мм/м | 0.06 |
Размерная стабильность (CD) | IPC-650 2.4.39 § 5.5 (Термогенезирование) | миллиграмм/дюйм | 0.8 | мм/м | 0.8 |
Сопротивляемость поверхности | IPC-650 2.5.17.1 (после влажности) | Мом. | 1.0 х 108 | Мом. | 1.0 х 108 |
Сопротивляемость объема | IPC-650 2.5.17.1 (после влажности) | Мом/см | 1.0 х 108 | Мом/см | 1.0 х 108 |
CTE (оси X, Y) | IPC-650 2.4.41 (RT-150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
CTE (ось Z) | IPC-650 2.4.41 (RT-150 °C) | ppm/°C | 40 | ppm/°C | 40 |
Плотность (специфическая гравитация) | IPC-650 2.3.5 | г/см3 | 2.84 | г/см3 | 2.84 |
Специфическая температура | IPC-650 2.4.50 | J/gK | 0.94 | J/gK | 0.94 |
Td (2% потерь Вт) | IPC - 650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
Td (5% потерь Вт) | IPC - 650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
Уровень воспламеняемости | UL 94 | V-0 | V-0 |
RF-60TC PCB: высвобождение мощности высокочастотных приложений
Введение:
В постоянно развивающемся технологическом ландшафте высокочастотные приложения требуют передовых решений, которые обеспечивают исключительную производительность и надежность.ПКБ RF-60TC изменит наш подход к высокочастотной электронике..
Беспрецедентные производительность и надежность:
ПКБ RF-60TC выделяется на рынке своей непревзойденной производительностью и надежностью.Этот ПКБ обеспечивает исключительную целостность сигнала и минимизирует потери.Его диэлектрическая постоянная (Dk) 6,15 на 10 ГГц и низкий фактор рассеивания (Df) 0,002 обеспечивают точную и эффективную передачу сигнала.PCB RF-60TC обладает замечательной стабильностью размеров и механической прочностью, что делает его надежным выбором для критических приложений.
ПКБ-материал: | Керамические стекловолокна на основе ПТФЕ |
Наименование: | RF-60TC |
Диэлектрическая постоянная: | 6.15 |
Количество слоев: | Двухслойный, многослойный, гибридный ПКБ |
Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм) |
Толщина ПКЖ: | 10миллиметров (0,254 мм); 20миллиметров (0,508 мм), 25миллиметров (0,635 мм); 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
Окончание поверхности: | Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP и т.д. |
Передовые характеристики для высокочастотных приложений:
PCB RF-60TC имеет передовые функции, которые делают его идеальным для высокочастотных приложений.уменьшение помех и обеспечение точной передачи данныхВысокая теплопроводность ПКБ обеспечивает эффективное рассеивание тепла, что позволяет ей выдерживать сложные условия работы высокопроизводительных систем.PCB RF-60TC демонстрирует отличную адгезию к металлу, обеспечивая надежное и надежное соединение.
Наука RF-60TC: свойства и спецификации:
Чтобы лучше понять PCB RF-60TC, давайте углубимся в его свойства и спецификации.PCB RF-60TC поддерживает стабильную производительность на разных частотахЕго коэффициент рассеивания 0,002 гарантирует минимальную потерю сигнала, что приводит к оптимальной производительности.581 ppm/°C обеспечивает постоянную производительность в широком диапазоне температур.
Улучшение целостности сигнала с тангенсом низкой потери:
Целостность сигнала имеет решающее значение в высокочастотных приложениях, и PCB RF-60TC превосходит в этом аспекте.позволяет передавать данные точно и надежноЭта функция особенно полезна в таких приложениях, как усилители высокой мощности, миниатюризированные антенны, системы GPS, и читатели патчей и RFID.
Оптимальное тепловое управление для требовательных условий:
Высокочастотные приложения часто генерируют значительное количество тепла, что делает тепловое управление критичным.предотвращение перегрева и поддержание оптимальной производительностиЭта особенность неоценима в применениях, где необходима тепловая стабильность, например, спутниковые системы и мощные усилители.
Прочный и устойчивый: стабильность и механическая прочность:
PCB RF-60TC создан, чтобы выдерживать сложные условия.Его исключительная размерная стабильность и низкий коэффициент теплового расширения (CTE) по оси Z в 40 ppm/°C обеспечивают надежную производительность при различных температурах и механических нагрузках. С изгибной и прочностью на растяжение до 10 000 psi и 9 000 psi соответственно, PCB RF-60TC предлагает замечательную механическую прочность, что делает его устойчивым к изгибу и растяжению.Эти свойства делают его идеальным выбором для применения, где стабильность и долговечность являются важнейшими.
Приложения и промышленность для ПХБ RF-60TC:
ПКБ RF-60TC широко используется в высокочастотных приложениях в различных отраслях.Он позволяет развивать высокоскоростные системы передачи данных и инфраструктуру 5G.В аэрокосмических приложениях PCB RF-60TC обеспечивает надежные системы связи и навигации. Автомобильная промышленность получает выгоду от его использования в радарных системах, предотвращении столкновений,и передовые системы помощи водителюКроме того, PCB RF-60TC используется в медицинских устройствах, промышленной автоматизации и военном оборудовании.
Заключение: Улучшите свои проекты с помощью RF-60TC:
ПКР RF-60TC устанавливает новый стандарт для высокочастотных приложений с его исключительной производительностью, надежностью и передовыми функциями.автомобильное, или любой другой высокочастотный проект, PCB RF-60TC обеспечивает непревзойденную целостность сигнала, тепловое управление и механическую прочность.Вы инвестируете в надежное и универсальное решение, которое поднимет ваши проекты на новые высоты успеха.
