Подробная информация о продукте:
Оплата и доставка Условия:
|
| Высокий свет: | ПКБ с погружением в золото 62 миллилитра,Двухслойный ПКБ с погружением золота,1.7мм печатная плата |
||
|---|---|---|---|

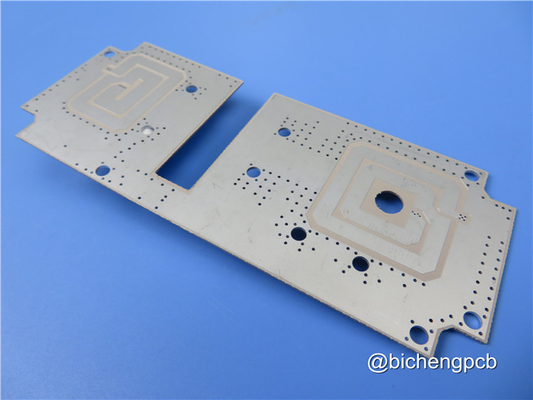

Представляю ПХБ RF-45, высокопроизводительное решение, разработанное специально для высокочастотных приложений.Этот ПКБ предлагает выдающиеся характеристики и надежность. Независимо от того, работаете ли вы с спутниковыми радиоприемниками, RFID или GPS антеннами, PCB RF-45 является идеальным выбором. Читайте дальше, чтобы узнать основные функции и спецификации, которые выделяют PCB RF-45.
ПКБ RF-45 изготовлен из стеклянно-укрепленных керамических композитов PTFE, обеспечивающих превосходную производительность в условиях высокой частоты.5 на 10 ГГц и низкий коэффициент рассеивания 0.0037 при 10 ГГц / 23 ° C, этот PCB обеспечивает отличную передачу сигнала и минимальную потерю сигнала.Его стабильные свойства Dk и низкие потери при изменении частоты гарантируют постоянную и надежную производительность.
ПКР RF-45 выдерживает широкий диапазон температур от -40°C до +85°C, что делает его подходящим для различных условий эксплуатации.обеспечение постоянной работы даже в экстремальных условиях.
ПКР RF-45 имеет двухслойную жесткую конструкцию для простоты и простоты интеграции.15 мм для точной обработкиМедные слои с обеих сторон имеют толщину 35 мкм, обеспечивая эффективную проводимость сигнала.обеспечивает отличную механическую прочность и стабильность.
ПКБ RF-45 соответствует стандартам IPC-класса-2, гарантируя высокое качество производства и соответствие отраслевым спецификациям.,обеспечение надежной производительности в ваших приложениях.
Радиочастотные печатные платы RF-45 находят свои идеальные применения в спутниковом радио, RFID и GPS антеннах.революционизирует системы идентификации и отслеживания с помощью RFID, и повышает производительность антенны GPS.
Для любых технических запросов или вопросов, пожалуйста, свяжитесь с Ivy по адресу sales10@bichengpcb.com.
| Недвижимость | Метод испытания | Единица | Стоимость |
| Материал | / | / | RF-45 |
| Диэлектрическая постоянная | IPC-TM-650 2.5.5.6 | / | 4.5 |
| Фактор рассеивания @ 10 ГГц | IPC-TM-650 2.5.5.5.1 | / | 0.0037 |
| Поглощение влаги | IPC-TM-650 2.6.2.1 | % | ≤0.04 |
| Сила на изгиб (MD) | ASTM D790 | Пси | 20700 |
| Сила изгиба (CD) | ASTM D790 | Пси | 19300 |
| Прочность очистки (1 унция ВЛП) | IPC-TM-650 2.4.8 (тепловой стресс) | В фунтах/линейный дюйм | 10 |
| Теплопроводность | ASTM F 433 | W/m/K | 0.33 |
| Сопротивляемость объема | IPC-TM-650 2.5.17.1 | Мом/см | 1.4 х 108 |
| Сопротивляемость поверхности | IPC-TM-650.2.5.17.1 | Мом. | 3.3 х 106 |
| CTE (x) | IPC-TM-650-2.4.41 (> RT -125°C) | ppm/°C | 9 |
| CTE (y) | IPC-TM-650-2.4.41 (> RT -125°C) | ppm/°C | 13 |
| CTE (z) | IPC-TM-650-2.4.41 (> RT -125°C) | ppm/°C | 96 |
| Уровень воспламеняемости | UL94 | / | V-0 |
Разблокировка мощности ПХБ RF-45: глубокое изучение особенностей и применения
Введение:
Радиочастотные пластинки RF-45 революционизируют высокочастотные приложения благодаря исключительной производительности и надежности.Он предлагает непревзойденные возможности передачи сигнала.В этой статье мы рассмотрим характеристики, свойства материалов, спецификации и применения PCB RF-45.
1Введение RF-45: ПКБ нового поколения для высокочастотных приложений
Радиочастотные печатные платы RF-45 - это новаторское решение в области высокочастотных технологий. Они обеспечивают повышенную целостность сигнала и минимальную потерю, отвечая требованиям современных систем связи.
2Понимание материала: изучение свойств RF-45
RF-45 состоит из стеклянно-укрепленных керамических композитов PTFE, сочетающих прочность, долговечность и отличные электрические свойства.
3Открытие ключевых спецификаций: диэлектрическая постоянная и фактор диссипации
RF-45 поддерживает стабильную диэлектрическую константу в широком диапазоне температур, обеспечивая постоянную производительность.
4Прочность и надежность: поглощение влаги и изгибная прочность
RF-45 обладает низкой скоростью поглощения влаги, сохраняя свою целостность в влажной среде.
5Обеспечение прочных соединений: прочность очистки и сопротивляемость объему
RF-45 обладает прочными соединениями между слоями с впечатляющей прочностью кожуры.
6Управление рассеиванием тепла: теплопроводность RF-45
RF-45 обладает отличной теплопроводностью, эффективно рассеивает тепло и обеспечивает стабильную работу.
7Стабильность в экстремальных условиях: CTE и воспламеняемость
RF-45 выдерживает экстремальные температурные колебания с его коэффициентом теплового расширения (CTE), обеспечивая размерную стабильность.
8Улучшение передачи сигнала: сопротивляемость поверхности и свойства низкой потери
RF-45 поддерживает целостность сигнала с низким поверхностным сопротивлением, предотвращая утечки и помехи.
9Усиление беспроводной связи: Приложения RF-45 PCB
RF-45 широко используется в спутниковых радиоантеннах, системах RFID и приложениях GPS. Он обеспечивает бесшовную связь, идентификацию, отслеживание и улучшает точность позиционирования.
10. Всемирная доступность: Закупка RF-45 PCB для ваших проектов
Для запросов или для закупки PCB RF-45 свяжитесь с XXX по адресу sales@bichengpcb.com.
Заключение:
ПХБ RF-45 является трансформационным решением в высокочастотных приложениях, обеспечивая непревзойденную производительность и надежность.и глобальная доступность делают его идеальным выбором для требовательных проектовПримите мощь RF-45 и откройте мир возможностей высокочастотных технологий.и улучшенная производительность с RF-45 PCB.
