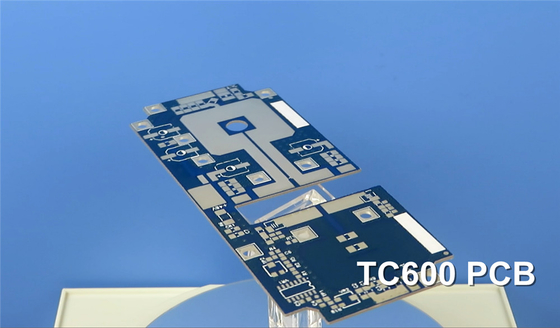

Сегодня мы поговорим о микроволновой печатной плате TC600, которая представляет собой тип печатных плат повышенной теплопроводности.
Ламинат Rogers TC600 представляет собой ткань из стекловолокна, усиленная керамикой, композит на основе PTFE, предназначенный для повышения теплопередачи с помощью высокой теплопроводности,при этом уменьшая диэлектрические и вставные потериПовышенная теплопроводность предлагает несколько преимуществ, включая более высокую мощность, повышенную надежность устройства и уменьшение горячих точек.
Давайте более подробно рассмотрим свойства материала TC600, включая его электрические, тепловые, механические и физические характеристики.
TC600 Типичные свойства:
1. Диэлектрическая постоянная: Диэлектрическая постоянная TC600 составляет 6,15 при 1,8 МГц с использованием метода резонансной полости. Она также составляет 6,15 при 10 ГГц согласно испытаниям IPC TM-650.
2Фактор рассеивания: Фактор рассеивания составляет 0,0017 при 1,8 ГГц и 0,002 при 10 ГГц, согласно испытаниям IPC TM-650.
3Температурный коэффициент диэлектрической постоянной (TCDk): TCDk составляет 75 ppm/oC, что указывает на то, что диэлектрическая постоянная TC600 остается стабильной в широком диапазоне температур.
| Недвижимость | Единица | Стоимость | Метод испытания |
| 1. Электрические свойства | |||
| Диэлектрическая постоянная (может варьироваться в зависимости от толщины) | |||
| @1,8 МГц | - | 6.15 | Резонансная полость |
| @10 ГГц | - | 6.15 | IPC TM-650 2.5.5.5 |
| Фактор рассеивания | |||
| @1,8 ГГц | - | 0.0017 | Резонансная полость |
| @10 ГГц | - | 0.002 | IPC TM-650 2.5.5.5 |
| Температурный коэффициент диэлектрической постоянной: TCεr @ 10 ГГц (-40-150°C) | ppm/oC | -75 | IPC TM-650 2.5.5.5 |
| Сопротивляемость объема | |||
| C96/35/90 | MΩ-см | 1.6х109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-см | 2.4х108 | IPC TM-650 2.5.17.1 |
| Сопротивляемость поверхности | |||
| C96/35/90 | MΩ | 3.1х109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0х108 | IPC TM-650 2.5.17.1 |
| Электрическая сила | Вольт/миль (кВ/мм) | 850 (34) | IPC TM-650 2.5.6.2 |
| Диэлектрический разрыв | kV | 62 | IPC TM-650 2.5.6 |
| Сопротивление дуги | Второй | > 240 | IPC TM-650 2.5.1 |
| 2Тепловые свойства | |||
| Температура разложения (Td) | |||
| Первоначальный | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| T288 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| T300 | минуты | > 60 | IPC TM-650 2.4.24.1 |
| Тепловое расширение, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| Тепловое расширение, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| Процент расширения по оси z (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3Механические свойства | |||
| Прочность очистки до меди (1 унция/35 микрон) | |||
| После теплового стресса | В литрах/дюймах (Н/мм) | 10 (1.8) | IPC TM-650 2.4.8 |
| При повышенных температурах (150oC) | В литрах/дюймах (Н/мм) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| Послепроцессные решения | В литрах/дюймах (Н/мм) | 9 (1.6) | IPC TM-650 2.4.8 |
| Модуль молодого | kpsi (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| Прочность на изгибе (машина/переход) | kpsi (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| Прочность на тягу (машина/переход) | kpsi (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| Модуль сжатия | kpsi (MPa) | АСТМ D-3410 | |
| Соотношение Poisson's | - | АСТМ D-3039 | |
| 4. Физические свойства | |||
| Поглощение воды | % | 0.02 | IPC TM-650 2.6.2.1 |
| Плотность окружающей среды 23oC | г/см3 | 2.9 | ASTM D792 Метод А |
| Теплопроводность (ось z) | W/mK | 1.1 | АСТМ E1461 |
| Теплопроводность (x, y) | W/mK | 1.4 | АСТМ E1461 |
| Специфическая температура | J/gK | 0.94 | АСТМ E1461 |
| Возгораемость | класс | V0 | UL-94 |
| Выброс газов NASA, 125oC, ≤10-6торр | |||
| Общая потеря массы | % | 0.02 | NASA SP-R-0022A |
| Собранные летучие | % | 0 | NASA SP-R-0022A |
| Водяной пар восстановлен | % | 0 | NASA SP-R-0022A |
4. Электрические свойства: TC600 имеет хорошее объемное сопротивление и поверхностное сопротивление, с электрической прочностью 850 Вт/мл или 34 Кв/мм. Диэлектрический разрыв составляет 62 киловальт,и сопротивление дуги больше 240 секунд.
5Тепловые свойства: температура разложения TC600 превышает 512 °C. Значения T260, T288 и T300 превышают 60 минут, что указывает на отличную тепловую стабильность.Он также имеет низкий коэффициент теплового расширения в направлении Z (CTE), обеспечивая надежное покрытие через отверстие.
6. Механические свойства: TC600 демонстрирует прочность на очистку 10 фунтов/дюйм, модуль Янга 280 кпси, прочность на изгиб 9,6 кпси и прочность на растяжение 5,0 кпси.
7. Физические свойства: TC600 обладает чрезвычайно низкой водопоглощением 0,02%, плотностью 2,9 г/см3 и высокой теплопроводностью 1,1 Вт/мК в направлении Z. Удельная теплоемкость 094 J/gK и степень воспламеняемости 94V0.
8Выброс газов: TC600 демонстрирует общую потерю массы всего 0,02%, что указывает на отличные свойства выброса газов.
Пропускная способность ПКБ (TC600):
Мы предлагаем различные слои, включая односторонние, двусторонние, многослойные и гибридные печатные платы.и 60mil (1.524 мм) для удовлетворения различных требований к конструкции.
Наши печатные платы доступны с медной массой 1 унции (35 мкм) и 2 унций (70 мкм), обеспечивая гибкость для конкретных приложений.
Максимальный размер наших печатных плат составляет ≤ 400 мм х 500 мм, что позволяет использовать их в самых разных целях.
Мы предлагаем разнообразные цвета сварных масок, включая зеленый, черный, синий, желтый, красный и многое другое.
Кроме того, наши варианты отделки поверхности включают погружение золота, горячего воздуха уровня сварки (HASL), погружения серебра, погружения олово, голая медь, OSP, чистое золото покрытое, и другие,позволяющий различные варианты для окончательной отделки ПХБ.
| ПКБ-материал: | Керамический наполненный ПТФЕ/Тканные стекловолокна |
| Наименование: | TC600 |
| Диэлектрическая постоянная: | 6.15 (10 ГГц) |
| Коэффициент рассеивания: | 0.002 (10 ГГц) |
| Количество слоев: | Односторонний, двусторонний, многослойный, гибридный ПКБ |
| Диэлектрическая толщина: | 10миллиметров (0,254 мм), 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
| Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Золото погружения, уровень сварки горячим воздухом (HASL), серебро погружения, олово погружения, голая медь, OSP, чистое покрытие золотом и т. д. |
Заключение:
Платы печатных схем TC600 (PCB) предназначены для улучшения управления тепловой энергией, что делает их идеальными для применения высокопроизводительных радиочастотных сигналов.
с высокой теплопроводностью, низким уровнем касания потерь, низким коэффициентом теплового расширения (CTE) и температурной стабильностью фазы,Планшеты TC600 обеспечивают повышенную производительность и надежность в высокомощных приложениях.
Они подходят для усилителей мощности, соединителей, фильтров, небольших антенн, антенн цифрового аудиовещания (DAB), GPS и портативных антенн RFID-читателей, среди прочего.
Мы надеемся, что эта информация была полезна, и мы с нетерпением ждем встречи в следующий раз.
