Сегодня мы углубимся в мир семейства ОРКЕР Taconic и исследуем исключительный органический керамический ламинат, известный как RF-35.
Ламинат RF-35 принадлежит к семейству PTFE и усилен тканим стеклом.Это замечательное творение является кульминацией опыта Taconic в области покрытых стекловолокна PTFE и керамических технологий наполнения. RF-35 может похвастаться диэлектрической постоянной 3,50 на 1,9 ГГц, сопровождаемой коэффициентом рассеивания 0,0018 на той же частоте.
С скоростью поглощения влаги всего 0,02% при толщине 0,060 дюйма, RF-35 демонстрирует свою впечатляющую устойчивость к влаге./линейный дюйм на 1/2 унции. меди и превышает 10,0 фунтов / линейный дюйм на 1 унцию меди, согласно строгому IPC-TM 650 2.4.8 стандарт.
Кроме того, этот материал демонстрирует диэлектрический разрыв 41 кВ, объемное сопротивление 1,26 x 10^9 Мохм/см и поверхностное сопротивление 1,46 x 10^8 Мохм,как определено строгим стандартом IPC-TM 650 2.5.6 и IPC-TM 650 2.5.17.1 измерения соответственно.
RF-35 может похвастаться впечатляющим сопротивлением дуги, превышающим 180 секунд на основе IPC TM 650 2.5.1 стандарт. Его прочность на изгиб вдоль больше 22000 psi, в то время как поперечно она превышает 18000 psi, согласно испытаниям ASTM D 790.000 psi (или 187 N/mm^2) вдоль и 21,000 psi (или 145 N/mm^2) поперечно, согласно стандартам ASTM D 638.
RF-35 обладает исключительной стабильностью измерений, с продольной стабильностью измерений 0,00004 дюйма/дюйм и поперечной стабильностью измерений - 0,00010 дюйма/дюйма, как измерено IPC-TM 650 2.4.39.
| Недвижимость | Метод испытания | Единица | Стоимость | Единица | Стоимость |
| Диэлектрическая постоянная @ 1,9 ГГц | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
| Фактор рассеивания @ 1,9 ГГц | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
| Поглощение влаги (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Прочность очистки (1/2 унции меди) | IPC-TM 650 2.4.8 | В фунтах/линейный дюйм | > 80 | Н/мм | >1.5 |
| Прочность очистки (1 унция меди) | IPC-TM 650 2.4.8 | В фунтах/линейный дюйм | > 10.0 | Н/мм | >1.8 |
| Диэлектрический разрыв | IPC-TM 650 2.5.6 | kV | 41 | kV | 41 |
| Сопротивляемость объема | IPC-TM 650 2.5.17.1 | Мом/см | 1.26 х 109 | Мом/см | 1.26 х 109 |
| Сопротивляемость поверхности | IPC-TM 650 2.5.17.1 | Мом. | 1.46 х 108 | Мом. | 1.46 х 108 |
| Сопротивление дуги | IPC TM 650 2.5.1 | секунды | > 180 | секунды | > 180 |
| Протяженность наклона | ASTM D 790 | Пси | > 22,000 | Н/мм2 | >152 |
| Прочность наклона поперечно | ASTM D 790 | Пси | >18,000 | Н/мм2 | >124 |
| Прочность на протяжении | ASTM D 638 | Пси | 27,000 | Н/мм2 | 187 |
| Прочность на тягу поперечно | ASTM D 638 | Пси | 21,000 | Н/мм2 | 145 |
| Устойчивость измерений по длине | IPC-TM 650 2.4.39 | в/в | 0.00004 | мм/мм | 0.00004 |
| Поперечная размерная стабильность | IPC-TM 650 2.4.39 | в/в | -Нет.0001 | мм/мм | -Нет.0001 |
| Tg | TMA | °C | >315 | °F | > 600 |
| Теплопроводность | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| X-Y CTE | ASTM D 3386 (TMA) | ppm/°C | 19-24 | ppm/°C | 19-24 |
| Z КТЭ | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| Возгораемость | UL-94 | V-0 | V-0 | ||
| Твердость | Масштаба Роквелла M | 34 | 34 |
Материалы с высоким Tg являются специальностью RF-35, с замечательным значением, превышающим 315 °C.
Что касается теплопроводности, то RF-35 показывает показатель 0,24 Вт/м/К, как определено ASTM F 433.на основе стандартов ASTM D 3386 (TMA)Кроме того, RF-35 имеет степень воспламеняемости V-0, подтвержденную UL-94, и имеет твердость 34% по шкале Rockwell M.

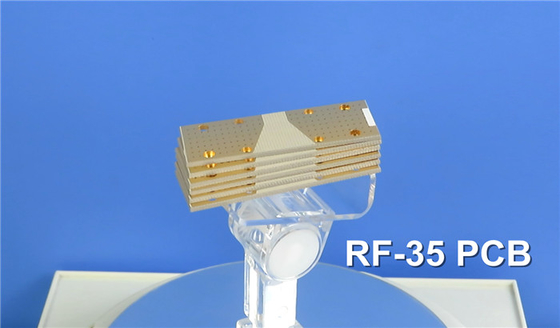

Мы предлагаем различные варианты для печатных плат, включая однослойные, двойные, многослойные и гибридные конфигурации.и 60 мл легко доступны.Выбор толщины медного изделия составляет 1 унцию и 2 унции.
Наши возможности распространяются на печатные платы с максимальным размером 400 мм на 500 мм. Это могут быть отдельные платы или панели с несколькими альтернативными конструкциями.
Мы предлагаем широкий спектр цветов сварных масок, таких как зеленый, черный, синий и желтый.чистое золото, и голая медь, среди прочего.
| Материал для ПХБ: | Керамические стекловолокна из ПТФЕ |
| Наименование: | RF-35 |
| Диэлектрическая постоянная: | 3.5 |
| Коэффициент рассеивания | 0.0018 |
| Количество слоев: | Однослойный, двойной, многослойный, гибридный ПКБ |
| Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
| Толщина ламината: | 10миллиметров (0,254 мм), 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, красный, желтый и т.д. |
| Окончание поверхности: | Погруженное золото, HASL, погруженное серебро, погруженное олово, OSP, чистое золото, голая медь, ENEPIG и т.д. |
Обработка подложки на основе ПТФЕ представляет уникальные проблемы из-за мягкости системы смолы ПТФЕ.зависит от типа стекловолокна, используемого в подложкеБолее тяжелые ткани из стекловолокна представляют большие трудности в резке.
RF-35 использует прочный тяжелый стеклянный стиль 7628, который обеспечивает отличную стабильность и жесткость.Важно отметить, что бурение или маршрутизация этого продукта может представлять больше проблем по сравнению с использованием стекла среднего веса.
