Высокий свет: | Терморегулируемые микроволновые пластинки с погружением золота,125 миллилитровый ПКБ,Системы глобального позиционирования Антенны ПКБ |
---|

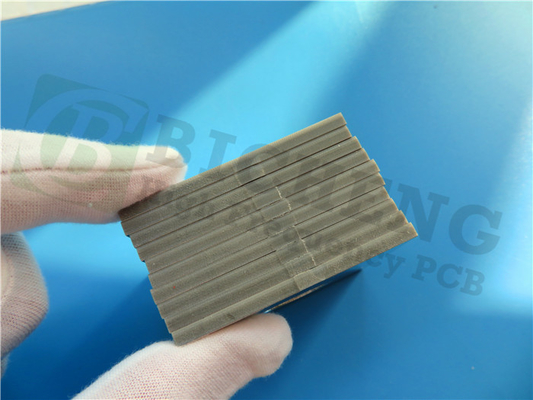

Представляю PCB TMM13i, термореактивный микроволновой PCB, изготовленный корпорацией Rogers, известный своими исключительными свойствами.
TMM13i, входящий в серию TMM, сочетает в себе преимущества керамических и PTFE субстратов, предлагая одновременно простоту методов обработки мягких субстратов.Специально предназначен для применения в полосовых и микрополосках, требующих высокой надежности проходки через отверстия, этот керамический термостойкий полимерный композит является отличным выбором.
Давайте углубимся в спецификации TMM13i:
TMM13i Типичные свойства:
Одной из отличительных особенностей TMM13i является высокопостоянная диэлектрическая постоянная (Dk) 12,2 в широком диапазоне частот от 8 ГГц до 40 ГГц.Эта характеристика была точно измерена с помощью метода дифференциальной длины фазы.
Процесс Dk, измеренный IPC-TM-650 2.5.5.5, составляет 12,85±0,35 при 10 ГГц.
Для обеспечения четкой и надежной передачи сигнала TMM13i может похвастаться низким коэффициентом рассеивания 0,0019 на частоте 10 ГГц.
С точки зрения электрических характеристик TMM13i имеет изоляционное сопротивление более 2000 Gohm, измеренное по C/96/60/95 ASTM D257.определяется методом 2 IPC-TM-650.5.6.2.
Недвижимость | TMM13i | Направление | Объекты | Состояние | Метод испытания | |
Диэлектрическая постоянная,εПроектирование | 12.2 | - | - | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Диэлектрическая постоянная,ε Процесс | 120,85±0.35 | Z | 10 ГГц | IPC-TM-650 2.5.5.5 | ||
Фактор рассеивания (процесс) | 0.0019 | Z | - | 10 ГГц | IPC-TM-650 2.5.5.5 | |
Сопротивление изоляции | >2000 | - | Боже мой! | C/96/60/95 (в частности) | ASTM D257 | |
Электрическая прочность (диэлектрическая прочность) | 213 | Z | В/мл | - | Метод IPC-TM-650 2.5.6.2 | |
Тепловые свойства | ||||||
Тепловой коэффициент диэлектрической постоянной | -70 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
Температура разложения ((Td) | 425 | 425 | °CTGA | - | ASTM D3850 | |
Коэффициент теплового расширения - X | 19 | X | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Коэффициент теплового расширения - Y | 19 | Y | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Коэффициент теплового расширения - Z | 20 | Z | ppm/K | от 0 до 140 °C | ASTM E 831 IPC-TM-650, 2.4.41 | |
Механические свойства | ||||||
Устойчивость кожуры меди после теплового напряжения | 4.0 (0.7) | X,Y | Пунт/дюйм (Н/мм) | после сварки 1 унция. | IPC-TM-650 Метод 2.4.8 | |
Физические свойства | ||||||
Поглощение влаги | 1.27 мм (0,050") | 0.16 | - | % | D/24/23 | ASTM D570 |
3.18 мм (0,125") | 0.13 | |||||
Специфическая гравитация | 3 | - | - | А. | ASTM D792 | |
Совместимость с процессом без свинца | Да, да. | - | - | - | - |
Эти замечательные электрические свойства позиционируют TMM13i как идеальный выбор для приложений, требующих критической электрической изоляции, особенно в сценариях высокого напряжения.
Что касается его тепловых свойств, TMM13i демонстрирует тепловой коэффициент диэлектрической постоянной -70 ppm/°K в широком диапазоне температур от -55°C до 125°C, измеренный IPC-TM-650 2.5.5.5.
С высокой температурой разложения (Td) 425°C, как определено ASTM D3850TM, TMM13i исключительно подходит для использования в условиях высокой температуры.
Кроме того, TMM13i имеет низкие коэффициенты теплового расширения (CTE) 19 ppm/°K в направлении X и Y и 20 ppm/°K в направлении Z, измеренные ASTM E 831 IPC-TM-650, 2.4.41Его изотропный CTE тесно совпадает с медным, который составляет 17 ppm/°K. Это позволяет производить высоконадежное покрытие через отверстия и обеспечивает низкие значения усадки.
С точки зрения механических свойств, TMM13i может похвастаться прочностью кожуры меди 4,0 фунта/дюйм (0,7 Н/мм) после сплавки с 1 унцией ED меди, измеренной методом IPC-TM-650.4.8.
Когда дело доходит до поглощения влаги, TMM13i поддерживает скорость 0,16% при толщине 1,27 мм (50 миллиметров) и 0,13% при толщине 3,18 мм (125 миллиметров), как определено ASTM D570.Это демонстрирует его устойчивость в влажных условиях.
С удельной тяжести 3 и совместимостью с бессвинцовыми процессами TMM13i подходит для экологически чистых приложений.
Для PCB TMM13i мы предлагаем ряд вариантов, включая односторонние, двусторонние, многослойные и гибридные.
Наши PCB TMM13i доступны в различных толщинах, включая стандартные варианты, такие как 20 миллилитров, 30 миллилитров, 60 миллилитров, 100 миллилитров, 200 миллилитров и 300 миллилитров.с толщиной от 15 до 500 мл, удовлетворяя требованиям наших дизайнеров.
Медь на рельсах может быть 1 унции или 2 унции.
Максимальный размер PCB для TMM13i составляет 400 мм на 500 мм. Независимо от того, является ли это одна панель или панель с несколькими конструкциями, мы гарантируем отличное качество и точность.
Выбор цветов масок для сварки, включая зеленый, черный, синий, красный и желтый и т.д.
Мы предоставляем различные варианты отделки поверхности для подушек, такие как погруженное золото, HASL, погруженное серебро, погруженный олово, ENEPIG, голая медь, OSP и чистое золото.
Материал для ПХБ: | Терморезистентные керамические углеводородные полимерные композиты |
Наименование: | TMM13i |
Диэлектрическая постоянная: | 12.85 |
Количество слоев: | Односторонний ПКБ, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
Толщина ПКЖ: | 15миллиметров (0,381 мм), 20миллиметров (0,508 мм), 25миллиметров (0,635 мм), 30миллиметров (0,762 мм), 50миллиметров (1,27 мм), 60миллиметров (1,524 мм), 75миллиметров (1,905 мм), 100миллиметров (2,54 мм), 125миллиметров (3,175 мм), 150миллиметров (3,81 мм), 200миллиметров (5,08 мм), 250миллиметров (6,5 мм).35 мм), 275миллиметров (6,985 мм), 300миллиметров (7,62 мм), 500миллиметров (12,7 мм) |
Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
Размер ПКБ: | ≤ 400 мм х 500 мм |
Маска для сварки: | Зеленый, черный, синий, красный, желтый и т.д. |
Окончание поверхности: | Погруженное золото, HASL, погруженное серебро, погруженное олово, ENEPIG, голая медь, OSP, чистое покрытие золотом и т.д. |
Обработка ламината TMM13i успешно выполняется с использованием обычных карбидных инструментов.Срок службы инструмента может превышать 250 линейных дюймов при работе с платами TMM13i.
Стоит отметить, что бурение материалов TMM13i требует определенных мер безопасности из-за абразивного характера керамического наполнителя.Рекомендуется избегать инструментов с высокими скоростями поверхности (> 500 SFM) и низкой нагрузкой на чипы (0.002"/rev.) для предотвращения чрезмерного выработки тепла и износа инструмента.
