Сегодня мы поговорим о AD250C, коммерческом микроволновом и радиочастотном ламинированном материале, разработанном с низкой и тщательно контролируемой диэлектрической постоянной.
Ламинат AD250C - это материалы на основе ПТФЕ, усиленные стеклянным волокном.Стеклянная арматура обеспечивает хорошую обработку цепей и позволяет изготавливать высокопроизводительные платы..
Давайте погрузимся в таблицу данных, чтобы исследовать свойства AD250C.
AD250C Типичные свойства:
PIM: Типичные значения PIM при использовании реверсивно обработанной ED медной фольги составляют -159 dBc при толщине 30 миллилитров и -163 dBc при толщине 60 миллилитров.Эти значения получены путем обширных испытаний PIM в Роджерсе с использованием двухтонного, отражаемый метод на 50Ω микрополосочной испытательной машине.
Диэлектрическая постоянная: значение процесса составляет 2,52 при 10 ГГц, с проектными значениями Dk при 2.5Данное значение предназначено для применения на антеннах.
Коэффициент рассеивания: при 10 ГГц коэффициент рассеивания равен 0.0013, что указывает на очень низкие потери.
TCDk (тепловой коэффициент диэлектрической постоянной): AD250C имеет TCDk -117ppm/oC, что считается средним уровнем.
Объемная резистивность: AD250C имеет объемную резистивность 4,8 x 108 Мохм/см, а поверхностная резистивность 4,1 x 107 Мохм, оба из которых очень хороши.
Электрическая напряженность: электрическая напряженность 979 В/мл в соответствии с IPC TM-650 2.5.6.2.
Диэлектрический сбой: AD250C имеет диэлектрический сбой более 40 кВ.
Переходим к тепловым свойствам:
| Электрические свойства | AD250C | Объекты | Условия испытания | Метод испытания | |
| PIM (30mil/60mil) | -159/-163 | dBc | Отраженные 43 дБм звуки при частоте 1900 МГц, S1/S1 | Роджерс Внутренний 50 Ом | |
| Диэлектрическая постоянная (процесс) | 2.52 | - | 23°C @ 50% RH | 10 ГГц | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
| Диэлектрическая постоянная (конструкция) | 2.50 | - | С-24/23/50 | 10 ГГц | Дифференциальная длина фазы микрополоски |
| Фактор рассеивания (процесс) | 0.0013 | - | 23°C @ 50% RH | 10 ГГц | IPC TM-650 2.5.5.5 |
| Тепловой коэффициент диэлектрической постоянной | -117 | ppm/oВ | от 0°C до 100°C | 10 ГГц | IPC TM-650 2.5.5.5 |
| Сопротивляемость объема | 4.8 х 108 | Мом-см | C-96/35/90 - Постановление суда | - | IPC TM-650 2.5.17.1 |
| Сопротивляемость поверхности | 4.1 х 107 | Мом. | C-96/35/90 - Постановление суда | - | IPC TM-650 2.5.17.1 |
| Электрическая прочность (диэлектрическая прочность) | 979 | В/мл | - | - | IPC TM-650 2.5.6.2 |
| Диэлектрический разрыв | > 40 | kV | D-48/50 | направление X/Y | IPC TM-650 2.5.6 |
| Тепловые свойства | |||||
| Температура разложения (T)d) | > 500 | ̊C | 2 часа @ 105 ̊C | 5% потеря веса | IPC TM-650 2.3.40 |
| Коэффициент теплового расширения - х | 47 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
| Коэффициент теплового расширения - y | 29 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
| Коэффициент теплового расширения - z | 196 | ppm/ ̊C | - | -55 ̊C до 288 ̊C | IPC TM-650 2.4.41 |
| Теплопроводность | 0.33 | W/mK | - | Направление Z | ASTM D5470 |
| Время деламинирования | > 60 | минуты | как получено | 288 ̊C | IPC TM-650 2.4.24.1 |
| Устойчивость кожуры меди после теплового напряжения | 2.6 (14.8) |
Н/мм (фунты/дюйм) | 10s @ 288 ̊C | 35 мкм фольга | IPC TM-650 2.4.8 |
| Прочность на изгиб (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| Прочность на растяжение (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RH | - | АСТМ D3039/D3039-14 |
| Модуль гибкости (MD/CMD) | 885/778 (6,102/5,364) | MPa (ksi) | 25°C ± 3°C | - | Метод испытания IPC-TM-650 2.4.4 |
| Размерная стабильность (MD/CMD) | 0.02/0.06 | миллиметров/дюйм | после вырезки + выпечки | - | IPC-TM-650 2.4.39а |
| Физические свойства | |||||
| Возгораемость | V-0 | - | - | - | UL-94 |
| Поглощение влаги | 0.04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| Плотность | 2.28 | г/см3 | С-24/23/50 | - | ASTM D792 |
| Специфическая теплоемкость | 0.813 | J/g°K | 2 часа при 105°C | - | АСТМ E2716 |
Температура разложения (Td): AD250C превышает 500oC, измеренная при условии выпечки в течение 2 часов при 105oC, с 5%-ной потерей веса согласно IPC TM-650 2.3.40.
Коэффициент теплового расширения: оси X и Y показывают средний уровень коэффициента теплового расширения, в то время как направление Z показывает немного более низкое значение 196 ppm / oC.
Теплопроводность: AD250C имеет теплопроводность 0,33 W/m/K, что находится на общем уровне.
Продолжим с механическими характеристиками:
Прочность очистки: прочность очистки 1 унции медной фольги после теплового напряжения составляет 2,6 Н/мм, согласно IPC TM-650.
Прочность на изгибе: в направлении машины (MD) прочность на изгибе составляет 8,8 MPa, в то время как в направлении поперечного устройства (CMD) она составляет 6,4 MPa.
Прочность на протяжении: прочность на протяжении составляет 6,0 МПа в MD и 5,6 МПа в CMD.
Модуль гибкости: в MD модуль гибкости составляет 885 МПа, а в CMD - 778 МПа.
Устойчивость измерений: AD250C имеет устойчивость измерений 0,02 мили/дюйм в направлении машины и 0,06 мили/дюйм в поперечном направлении.
Теперь давайте рассмотрим физические характеристики:
Возгораемость: AD250C соответствует стандарту 94V0.
Поглощение влаги: AD250C поглощает только 0,04% влаги.
Специфическая теплоемкость: Специфическая теплоемкость 0,813 J/g K, плотность 2,28 g/cm3.

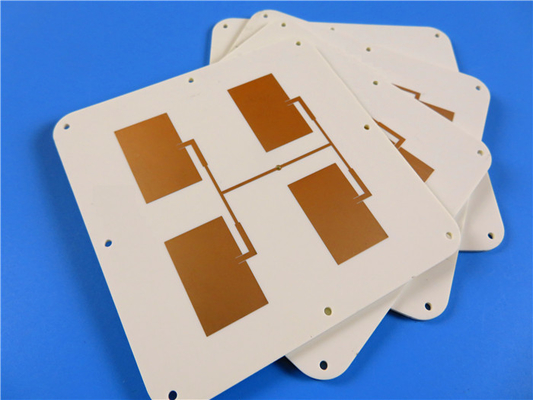

Варианты ПКБ: Bicheng PCB может предоставлять односторонние платы, двусторонние платы, многослойные платы и гибридные типы с использованием AD250C. Стандартные толщины составляют 20 миллилитров, 30 миллилитров и 60 миллилитров.
Толщина меди: Медь на железнодорожных линиях может быть 1 унции и 2 унции.
Максимальный размер печатных плат: Максимальный размер для материалов AD250C составляет 400 мм на 500 мм, что позволяет использовать одну доску или несколько конструкций на панели.
Сплавная маска: Bicheng PCB предлагает цвета сплавных масок, такие как зеленый, черный, синий, красный и желтый.
Возможности покрытия: доступны различные варианты покрытия для подушек, включая погрузочное золото, HASL, погрузочное серебро, погрузочный олово, OSP, чистое золото, ENEPIG и голую медь.
| ПКБ-материал: | Композиты из стекловолокна на основе ПТФЕ |
| Наименование: | AD250C |
| Диэлектрическая постоянная: | 2.50 (10 ГГц) |
| Коэффициент рассеивания | 0.0013 (10 ГГц) |
| Количество слоев: | Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Диэлектрическая толщина: | 20 миллиметров (0,508 мм), 30 миллиметров (0,762 мм), 60 миллиметров (1,524 мм) |
| Вес меди: | 1 унция (35 мкм), 2 унции (70 мкм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, красный, желтый и т.д. |
| Окончание поверхности: | Погруженное золото, HASL, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом, ENEPIG, голая медь и т.д. |
ПКБ AD250C используются в различных отраслях промышленности, включая сотовую инфраструктуру для антенн базовых станций, автомобильных телематических антеннных систем и коммерческих спутниковых радиоантенн.Отличная производительность PIM AD250C, с значениями PIM лучше -157 dBc, делает его идеальным выбором для конструкторов антенн, желающих достичь высококачественной передачи сигнала.и надежные тепловые свойства делают AD250C надежным выбором для высокочастотных приложений, где производительность и стабильность имеют решающее значение.
