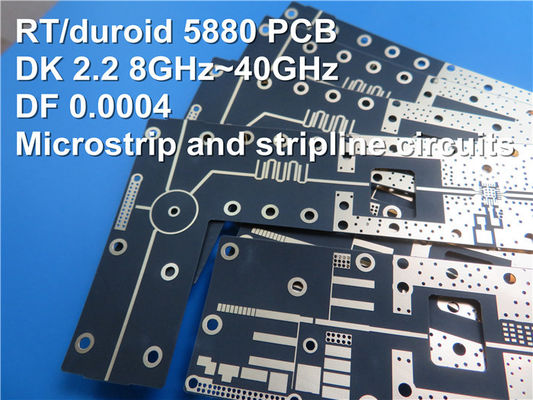

0.3 мм RT Duroid 5880 PCB Погружение золото IPC класс 2 стандарт

Представляем вам наш недавно выпущенный печатный пластинка, высококачественный продукт, предназначенный для удовлетворения требований различных приложений, предлагающий исключительную производительность и надежность.

ПХБ-субстраты изготовлены с использованием Rogers RT/duroid 5880, стеклянного микроволокна, усиленного композитным материалом PTFE.обеспечивает отличные электрические характеристики.Низкий коэффициент рассеивания 0,0009 при одинаковой частоте и температуре минимизирует электрические потери.обеспечивает стабильность даже в условиях высокой температурыКроме того, его скорость поглощения влаги 0,02% позволяет надежно работать в условиях высокой влажности.ПХБ работает в температурном диапазоне от -40°C до +85°C.

Наш печатный лист имеет несколько преимуществ: он обладает наименьшими электрическими потерями по сравнению с другими усиленными материалами из ПТФЕ. Он может быть легко разрезан, сформирован и обработан для удовлетворения конкретных требований.Материал устойчив к растворителям и реагентам, используемым при гравировке или покрытии краев и отверстийОн идеально подходит для применения в условиях высокой влажности. Кроме того, этот материал имеет хорошо зарекомендовавшуюся репутацию надежности.Он поддерживает равномерные электрические свойства в широком диапазоне частот.

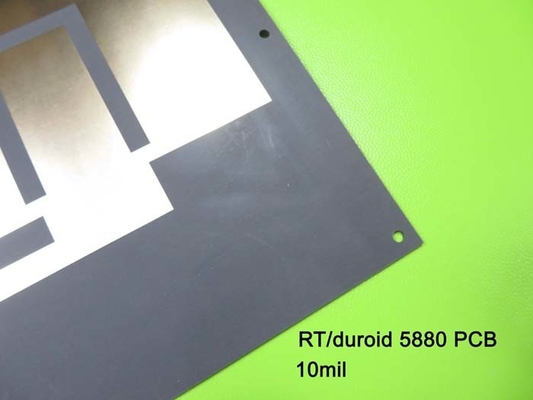

Складывание этого ПКБ состоит из двухслойной жесткой конструкции. Он имеет медный_слой_1 толщиной 35 мкм, за которым следует Rogers Core RT/duroid 5880 толщиной 0,254 мм (10 миллиметров),и, наконец, медный_слой_2 толщиной 35 мкм.

Детали конструкции ПКБ следующие: Размеры доски 139,61 мм х 37,96 мм (1PCS), с допустимым допустимым допустимым допустимым допустимым отклонением +/- 0,15 мм.Он имеет минимальный след/пространство 5/4 миллиметров и минимальный размер отверстия 0.2 мм. ПКБ не имеет слепых проходов, что упрощает процесс производства. Толщина готовой доски составляет 0,3 мм, что обеспечивает баланс между долговечностью и легким дизайном.Внешние слои имеют готовый вес меди 1 унции (1Толщина покрытия прокладки составляет 20 мкм, что обеспечивает прочные соединения.ПХБ не имеет верхнего или нижнего слоя шелковой пленки или паяльной маскиПеред отгрузкой каждый ПКБ проходит всестороннее 100% электрическое испытание, чтобы гарантировать его надежность и соответствие стандартам качества.

Статистика PCB демонстрирует его универсальность. Он включает в себя в общей сложности 9 компонентов и 16 подложки, с 16 подложками технологии верхней поверхности (SMT) и без проходных подложки или нижних SMT подложки.Нет никаких путей.Картина поставляется в формате Gerber RS-274-X, совместимом со стандартными производственными процессами.

Наши печатные платы соответствуют стандарту IPC-класса 2, обеспечивая постоянную производительность и долговечность.Его исключительные характеристики делают его подходящим для различных применений, включая коммерческие широкополосные антенны авиакомпаний, микрополосы и схемы полосы, применение миллиметровых волн, радиолокационные системы, системы наведения и цифровые радиоантенны точка-точка.

Для любых технических запросов или дополнительной информации, пожалуйста, не стесняйтесь связаться с нашей специализированной командой по адресу sales10@bichengpcb.com.Мы стремимся предоставить исключительную поддержку и обеспечить ваше удовлетворение нашими продуктами..
