| Высокий свет: | Керамические композиты из ПТФЕ,25 миллилитров высокочастотных ПХБ,Высокочастотные ПКБ-субстраты |
||
|---|---|---|---|

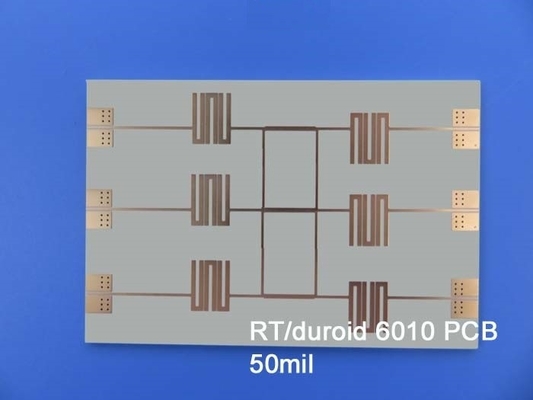

Представляем наш недавно поставленный ПКБ, который сделан из Rogers RT/duroid 6010.2LM, высокопроизводительного подложки.Этот ПХБ разработан для удовлетворения потребностей различных приложенийДавайте рассмотрим ключевые характеристики и преимущества, которые делают этот печатный лист выдающимся выбором для электронных проектов.
ПХБ-субстраты: непревзойденная производительность и надежность
Rogers RT/duroid 6010.2LM оснащен передовыми керамическими композитами из PTFE, обеспечивающими превосходную производительность и надежность.эта подложка обеспечивает высокую электрическую эффективностьНизкий коэффициент рассеивания 0,0023 при 10 ГГц/23°С гарантирует минимальную потерю сигнала.что делает его идеальным для приложений, работающих на частотах X-диапазона или ниже.
| Диэлектрическая постоянная,ε Процесс | 10.2±0.25 | Z | 10 ГГц/23°С | IPC-TM-650 2.5.5.5 Застегнутая полоса | |
| Диэлектрическая постоянная,εПроектирование | 10.7 | Z | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
| Фактор рассеивания,tanδ | 0.0023 | Z | 10 ГГц/А | IPC-TM-650 2.5.5.5 | |
| Тепловой коэффициент ε | -425 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема | 5 x 105 | Мом. см. | А. | IPC 2.5.17.1 | |
| Сопротивляемость поверхности | 5 x 106 | Мом. | А. | IPC 2.5.17.1 | |
| Свойства тяги | ASTM D638 (0,1/мин. скорость натяжения) | ||||
| Модуль Янга | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | А. | |
| Окончательный стресс | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | А. | |
| Окончательное напряжение | С 9 по 15 7 по 14 | X Y | % | А. | |
| Сжатые свойства | ASTM D695 (0,05/мин. скорость натяжения) | ||||
| Модуль Янга | 2144 (311) | Z | MPa ((kpsi) | А. | |
| Окончательный стресс | 47(6.9) | Z | MPa ((kpsi) | А. | |
| Окончательное напряжение | 25 | Z | % | ||
| Модуль изгиба | 4364 (633) 3751 (544) | X | MPa ((kpsi) | А. | ASTM D790 |
| Окончательный стресс | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | А. | |
| Деформация под нагрузкой | 0.261.3 | Z Z | % | 24 ч/50°C/7MPa 24 ч/150°C/7MPa | ASTM D261 |
| Поглощение влаги | 0.01 | % | D48/50°C 0,050" ((1,27 мм) толщиной | IPC-TM-650 2.6.2.1 | |
| Теплопроводность | 0.86 | В/м/к | 80°C | ASTM C518 | |
| Коэффициент теплового расширения | 24 24 47 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Плотность | 3.1 | г/см3 | ASTM D792 | ||
| Специфическая температура | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Расчеты | ||
| Медная кожура | 12.3 (2.1) | pli (N/mm) | после сварного плавателя | IPC-TM-650 2.4.8 | |
| Возгораемость | V-0 | UL 94 | |||
| Процесс без свинца совместим | Да, да. | ||||
Исключительная тепловая и экологическая стабильность
При температуре распада (Td) более 500°C согласно испытаниям TGA RT/duroid 6010.2LM обеспечивает исключительную тепловую стабильность.обеспечение надежной работы даже в сложных условияхЕго скорость поглощения влаги всего 0,01% гарантирует постоянную электрическую производительность даже в влажной среде.24 ppm/°C (ось Y), и 47 ppm/°C (ось Z) обеспечивают стабильность измерений и совместимость с другими компонентами.
Особенности оптимальной производительности и универсальности
RT/duroid 6010.2LM предлагает несколько функций, предназначенных для повышения производительности и универсальности.обеспечивая последовательные и надежные результатыПодложка покрыта стандартной и обратно обработанной электродепозированной медной фольгой, гарантирующей отличную проводимость и целостность сигнала.Надежные проходные отверстия в многослойных панелях обеспечивают бесшовные соединения и эффективную передачу сигнала.
| ПКБ-материал: | Керамический композит из ПТФЭ |
| Определитель: | NT1 дюроид |
| Диэлектрическая постоянная: | 10.2 ± 0,25 (процесс); 10.7 (конструкция) |
| Количество слоев: | 1 слой, 2 слоя |
| Вес меди: | 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина: | 10миллиметров (0,254 мм), 25миллиметров (0,635 мм), 50миллиметров (1,27 мм), 75миллиметров (1,90 мм) |
| Размер ПКБ: | ≤ 400 мм х 500 мм |
| Маска для сварки: | Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: | Голая медь, HASL, ENIG, Погружение олово, Погружение серебро, OSP. |
Подробная информация о конструкции для спецификаций
Эта двухслойная жесткая конструкция ПКБ состоит из медных слоев толщиной 35 мкм, скрещивающих 0,635 мм (25 миллиметров) RT/duroid 6010.2LM ядро.Размеры готовой доски 34 мм х 18 мм обеспечивают компактный форматС минимальным пробелом / пространством 14/10 миллиметров и минимальным размером отверстия 0,25 мм, эта печатная пластина вмещает сложные схемы.Толщина готовой доски 00,8 мм, 1 унция (1,4 миллиметра) внешнего слоя меди и 20 мкм через толщину покрытия обеспечивают прочную конструкцию и надежную производительность.
Дополнительные спецификации и применения
Этот печатный лист имеет погруженную золотистую поверхность, голубую маску для сварки сверху и белый шелковый экран, обеспечивающий профессиональный и визуально привлекательный внешний вид.С регулировкой импеданса в 50 Ом на 14 мм/10 мм пути/расстоянияПеред отгрузкой этот ПКБ проходит 100% электрическое тестирование, обеспечивая высочайшие стандарты качества.
RT/duroid 6010.2LM доступен по всему миру, он обслуживает широкий спектр отраслей и приложений.системы предотвращения столкновений воздушных судов, или наземные радиолокационные системы предупреждения, этот ПКБ позволяет вашим проектам с исключительной производительностью и надежностью.
Свяжитесь с нашей специализированной командой продаж по адресу sales10@bichengpcb.com для любых технических вопросов или для изучения возможностей RT/duroid 6010.2LM в ваших приложениях.Ощутите мощь высокопроизводительных печатных пластин с помощью Rogers RT/duroid 6010.2ЛМ и выведи свои проекты на новые высоты успеха.
