Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал: | F4BTME | Размер PCB: | 170 мм х 95 мм |
---|---|---|---|
Вес меди: | 35um | Поверхностная отделка: | Иммерсионное серебро |
Высокий свет: | Площадь ПКБ с погружением серебра 3 мм,Двусторонняя плата ПКБ F4BTME300,ПКБ-карта F4BTME300 |
Представляем наш недавно поставленный ПКБ, основанный на ламинатах F4BTME300.устанавливает новые стандарты производительности и надежности для передовых электронных приложенийИзготовленный с использованием тщательного процесса, который сочетает в себе стекловолокно ткань, нано-керамические наполнители, и политетрафторэтиленовой смолы (PTFE),Эти субстраты используют передовые технологии для достижения исключительных результатов..
Построенный на диэлектрическом слое F4BM, ламинат F4BTME имеет высокую диэлектрическую постоянную и низкопотерянную нанокерамику.Высокая теплостойкость, уменьшенный коэффициент теплового расширения, повышенное сопротивление изоляции и улучшенная теплопроводность при сохранении характеристик низких потерь.Ламинаты профессионально сочетаются с обратной обработкой RTF медной фольгой, обеспечивая выдающиеся характеристики с точки зрения PIM, точного управления линией и минимизации потерь проводников.
Ключевые особенности:
Этот печатный лист имеет впечатляющий спектр функций, которые делают его идеальным выбором для широкого спектра применений:
1. Диэлектрическая постоянная (Dk): с Dk 3,5 на 10 ГГц, этот ПКБ предлагает отличную целостность сигнала и эффективные возможности передачи.
2Фактор рассеивания: F4BTME300 имеет низкий фактор рассеивания 0,0018 на 10 ГГц и 0,0023 на 20 ГГц, что обеспечивает минимальную потерю сигнала и превосходную производительность.
3Тепловая устойчивость: с коэффициентом теплового расширения (CTE) 15 ppm/°C в оси x, 16 ppm/°C в оси y и 78 ppm/°C в оси z,этот ПКБ сохраняет стабильность в широком диапазоне температур от -55°C до 288°C.
4Низкий тепловой коэффициент: F4BTME300 имеет низкий тепловой коэффициент Dk при -75 ppm/°C в температурном диапазоне от -55°C до 150°C, обеспечивая постоянную производительность в сложных условиях.
5Производительность PIM: с PIM-значением менее -160 dbc, эта ПКБ гарантирует минимальные помехи и превосходное качество сигнала.
6Поглощение влаги: F4BTME300 демонстрирует отличную устойчивость к влаге, причем скорость поглощения влаги составляет всего 0,05%.
Подробная информация о сборке и конструкции ПКБ:

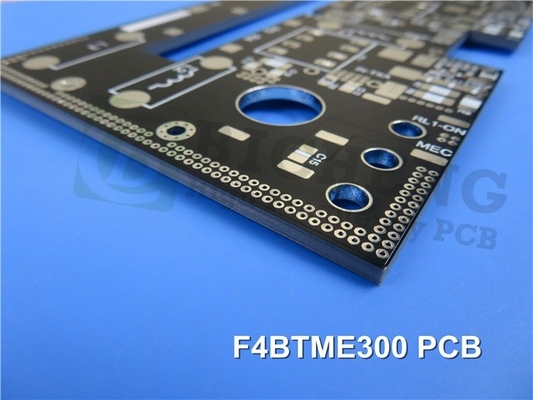

Этот недавно поставленный ПКБ представляет собой двухслойный жесткий ПКБ, предназначенный для удовлетворения требований высокопроизводительных приложений.
- Размеры платы: измеряя 170 мм х 95 мм с допуском +/- 0,15 мм, этот ПКБ обеспечивает достаточное пространство для размещения компонентов и маршрутизации.
- Минимальный след/пространство: с минимальным требованием следа/пространства 7/7 миллиметров, он позволяет точные и сложные схемы.
- Минимальный размер отверстия: поддерживая отверстия размером до 0,4 мм, этот ПКБ вмещает миниатюрные компоненты и обеспечивает эффективную сборку.
- Толщина готовой доски: толщина готовой доски составляет 3,1 мм, обеспечивая прочность и долговечность.
- Поверхностная отделка: этот ПХБ имеет погруженную серебряную поверхность, предлагающую отличную сварную способность и устойчивость к окислению.
- Шелковый экран и сварная маска: верхний шелковый экран белый, обеспечивающий четкую маркировку компонентов, а верхняя сварная маска черная, обеспечивающая оптимальную защиту и изоляцию.
- Электрические испытания: Каждый ПКБ проходит строгое 100% электрическое испытание перед отгрузкой, обеспечивая высочайшее качество и надежность.
Типичные применения:
PCB F4BTME300 хорошо подходит для широкого спектра передовых приложений, включая:
- аэрокосмическое оборудование: оно отвечает строгим требованиям аэрокосмического оборудования, как в космосе, так и в кабине.
- Приложения для микроволновых и радиочастотных станций: F4BTME300 превосходит микроволновые и радиочастотные системы, обеспечивая исключительную производительность и надежность.
- Радарные системы: Военные радары и другие радарные приложения пользуются высококачественной передачей сигнала и низким уровнем помех, обеспечиваемым этим PCB.
- Антенные системы: будь то сети питания, фазочувствительные антенны или фазовые антенны, F4BTME300 обеспечивает оптимальную производительность и целостность сигнала.
- Спутниковая связь: этот ПКБ является идеальным выбором для систем спутниковой связи, предлагая надежность и стабильность в сложных условиях.
