Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал: | F4BTMS350 | Размер ПКБ: | 76 мм х 76 мм |
---|---|---|---|
Вес меди: | 35мм | Окончание поверхности: | Уровень сварки горячим воздухом (HASL) |
Высокий свет: | 1OZ 6,35 мм F4BTMS350 RF PCB,6.35мм F4BTMS350 RF PCB |

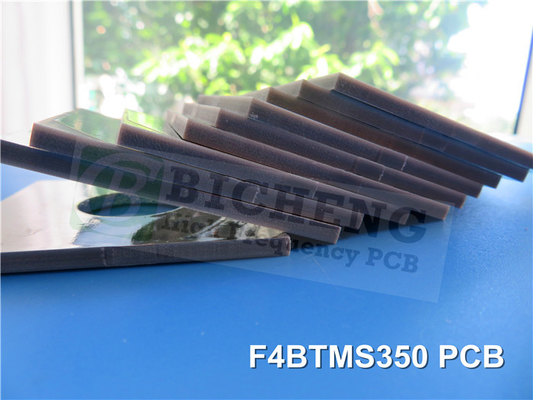

Недавно поставленный ПКБ, изготовленный из F4BTMS350, предназначенный для использования в высокочастотных приложениях.Подложка F4BTMS350 использует уникальную смесь сверхтонкой стекловолокнистой ткани и специально разработанной нанокерамики, смешанной с политетрафторэтиленовой смолойЭто сочетание смягчает негативное влияние стекловолокна на распространение электромагнитных волн, что приводит к снижению диэлектрических потерь, повышенной размерной стабильности,и минимальная анизотропия X/Y/ZУсовершенствованный материал позволяет использовать более широкий диапазон частот, улучшенную электрическую прочность и повышенную теплопроводность.F4BTMS350 имеет отличный низкий коэффициент теплового расширения и стабильные диэлектрические температурные характеристики., обеспечивая оптимальную производительность в различных условиях окружающей среды.
Ключевые характеристики PCB F4BTMS350:
Откройте потенциал ваших электронных конструкций с замечательными функциями PCB F4BTMS350:
Диэлектрическая постоянная (Dk): исключительная целостность сигнала и точные возможности передачи с Dk 3,5 на 10 ГГц.
Фактор рассеивания: минимизируйте потерю сигнала и максимизируйте производительность с низким фактором рассеивания 0,0016 на 10 ГГц, 0,0019 на 20 ГГц и 0,0024 на 20 ГГц.
Тепловая стабильность: ПКБ F4BTMS350 обеспечивает замечательную тепловую стабильность с CTE 10 ppm/°C (ось х), 12 ppm/°C (ось y) и 20 ppm/°C (ось z) в широком диапазоне температур от -55°C до 288°C.
Низкий тепловой коэффициент: пользуется отличной тепловой стабильностью при низком тепловом коэффициенте Dk при -39 ppm/°C между -55°C и 150°C.
Высокая теплопроводность: способствует эффективному рассеиванию тепла и поддержанию оптимальных температурных условий с высокой теплопроводностью 0,6 Вт/мк.
Поглощение влаги: обеспечить долгосрочную надежность и производительность с скоростью поглощения влаги всего 0,03%.
Подробная информация о сборке и конструкции ПКБ:
Проектированный с учетом точности и долговечности, PCB F4BTMS350 предлагает следующие детали сборки и конструкции:
Размеры платы: ПКБ F4BTMS350 имеет размеры 76 мм х 76 мм, обеспечивая достаточное пространство для размещения компонентов и проектирования цепей, с допустимым допустимым значениям +/- 0,15 мм.
Минимальная пропускная способность: позволяет создавать сложные конструкции и точные маршруты с минимальной пропускной способностью 6/7 миллиметров.
Минимальный размер отверстия: вместить миниатюрные компоненты и оптимизировать сборку с минимальным размером отверстия 1,5 мм.
Толщина готовой доски: PCB F4BTMS350 имеет толщину готовой доски 6,42 мм, что обеспечивает прочность и надежность.
Поверхностная отделка: ПХБ имеет надежную и широко используемую поверхность на уровне сварки горячим воздухом (HASL), гарантирующую отличную сварку и легкость сборки.
Шелкопрядильная маска и сварная маска: PCB F4BTMS350 не включает верхнюю или нижнюю шелкопрядильную маску или сварную маску, предлагая чистый и минималистичный внешний вид.
Электрические испытания: каждая печатная пластина проходит строгое 100% электрическое испытание перед отправкой, обеспечивая оптимальную функциональность и производительность.
Типичные применения:
PCB F4BTMS350 превосходит в широком спектре требовательных приложений, включая:
Воздушно-космическое оборудование: Удовлетворяет строгим требованиям воздушно-космического оборудования, включая космические и кабинные приложения, с высокой надежностью работы F4BTMS350.
Приложения для микроволновых и радиочастотных систем: повышение эффективности передачи сигнала в микроволновых и радиочастотных системах, обеспечивающих превосходную производительность.
Радарные системы: PCB F4BTMS350 является отличным выбором для применения в военных радарах, обеспечивая низкие помехи и надежное распространение сигнала.
Антенные системы: от сетей питания до фазочувствительных антенн и фазовых антенн, F4BTMS350 обеспечивает оптимальную производительность и целостность сигнала.
Спутниковая связь: Обеспечение стабильной и надежной связи в спутниковых системах, где PCB F4BTMS350 превосходит в требовательных условиях.
Откройте непревзойденную производительность:
С его передовыми характеристиками, прочной конструкцией и глобальной доступностью, PCB F4BTMS350 представляет собой вершину электронных достижений.радарные системы, или высокочастотных приложений, вы можете рассчитывать на F4BTMS350 для обеспечения непревзойденной производительности и надежности.Примите будущее технологии печатных пластин и раскройте истинный потенциал ваших электронных конструкций с помощью F4BTMS350.
