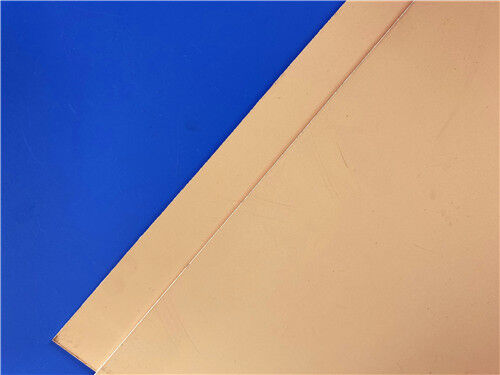

0.508mm F4BTD350S PCB 2-слойный высокотеплопроводящий PCB

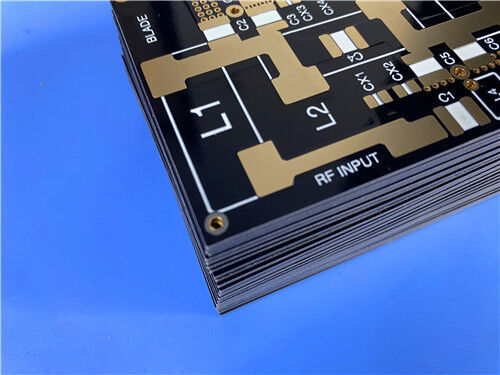

Этот двухслойный F4BTD350S жесткий высокочастотный печатный диск - это высокомощная радиочастотная плата нового поколения, разработанная для низких потерь при вставке и высоких сценариев рассеивания тепла.Построен с инновационной высоко теплопроводящей керамикой F4BTD350S, заполненной PTFE подложкой и стандартным 1 унционным наружным медным слоем, этот легкий жесткий печатный лист имеет тонкую толщину доски 0,6 мм и надежное погружение золото поверхности отделки.и ультрастабильная тепловая экспансия, этот ПХБ превосходит в высокомощном радиочастотном оборудовании, усилителях мощности и промышленных системах отопления.

Что такое F4BTD350S?

F4BTD350S представляет собой высокочастотный ПТФЕ-субстрат, усиленный высокопроизводительной стекловолокнистой тканью и обогащенный массивными керамическими наполнителями с высокой теплопроводностью.Специально разработанные для высокомощныхВ условиях высокой температуры и длительной эксплуатации этот материал нового поколения идеально уравновешивает сверхнизкую потерю сигнала и превосходную способность рассеивания тепла.решение распространенных проблем перегрева и ослабления сигнала традиционных высокочастотных субстратов.

С основными внутренними параметрами Dk 3.5, Df 0,0016 @ 10 ГГц, и теплопроводность 1,25 Вт/МК, F4BTD350S значительно повышает терпимость к микроволновой мощности и продлевает срок службы электронных устройств.Его отличная тепловая устойчивость позволяет непрерывно и надежно работать при высоких температурах при одновременном снижении затрат на обслуживание оборудованияКроме того, материал имеет низкий коэффициент теплового расширения, выдающуюся стабильность измерений и высокую прочность электрической изоляции, что значительно улучшает производительность ПКБ.надёжность проходки, производительность сварки, точность соответствия компонентов и адаптивность к окружающей среде.предоставление превосходной всеобъемлющей обработки.

Основные характеристики F4BTD350S

F4BTD350S интегрирует электрические характеристики с низкими потерями, ведущую в отрасли теплопроводность и ультрастабильные механические свойства,полностью отвечает строгим требованиям высокомощного радиочастотного оборудования и промышленного высокочастотного оборудования:

Стабильная диэлектрическая постоянная (Dk): поддерживает точную диэлектрическую постоянную 3,5±0,07 при 10 ГГц,обеспечение высокопостоянного контроля импеданса и точной передачи сигнала для высокочастотных схем

Ультранизкий фактор диссипации (Df): характеризуется ультранизкой тангенсом потери 0,0016 на 10 ГГц, эффективно минимизируя потери высокочастотного ввода и максимизируя эффективность передачи мощности

Теплопроводность, лидирующая в отрасли: обеспечивает высокую теплопроводность 1,25 W/MK,быстрое рассеивание тепла, генерируемого высокомощными радиочастотными схемами, чтобы избежать снижения производительности, вызванного перегревом

Ультранизкое анизотропное тепловое расширение: имеет низкие значения CTE 11 ppm/°C (ось X), 10 ppm/°C (ось Y) и 40 ppm/°C (ось Z) в пределах от -55°C до 288°C,эффективное предотвращение деформации и деформации конструкции доски при экстремальных температурных циклах

Устойчивые характеристики диэлектрической температуры: достигает низкого теплового коэффициента Dk при -45 ppm/°C (-55°C-150°C),обеспечение стабильных электрических параметров без дрейфа в условиях переменной температуры

Высокая производительность электробезопасности: поставляется с высоким индексом сравнительного отслеживания (CTI) 600 В, обеспечивая отличную изоляцию и сопротивление отслеживанию для длительной работы на высокой мощности

Низкая чувствительность к влаге: контролирует скорость поглощения влаги ≤ 0,05%, избегая колебаний электрических параметров, вызванных влажными условиями работы

Высокая огнестойкость: отвечает строгим стандартам огнестойкости UL-94 V0, обеспечивая безопасную и стабильную работу для промышленного и мощного электронного оборудования

Ключевые спецификации конструкции ПКБ

2-слойная структура накладывания PCB F4BTD350S

Статистика ПХБ

Принятый формат рисунка:Мы принимаем стандартные файлы дизайна Gerber RS-274-X от глобальных клиентов.и упрощенное производство с высокой точностью, обеспечивая эффективное и безошибочное техническое сотрудничество для всех международных проектов по настройке печатных плат.

Стандарт качества производства:Все высокомощные высокочастотные печатные платы F4BTD350S изготавливаются и проверяются в строгом соответствии со спецификациями промышленной надежности IPC-класса-2.Строгие стандартизированные производственные и рабочие процессы контроля качества обеспечивают превосходную точность измерений и стабильную электрическую и тепловую производительность во всех партиях.

Глобальная служба поставок:Мы предлагаем по всему миру индивидуальные предложения PCB и международные решения по доставке.с полным комплексом услуг, включая профессиональную техническую проверку, точное производство, всеобъемлющая проверка качества и глобальная логистическая доставка.

Типичные сценарии применения

Имеет ультранизкие диэлектрические потери, ведущую в отрасли теплопроводность, высокую толерантность к мощности и отличную высокотемпературную стабильность.F4BTD350S 2-слойные печатные платы широко используются в высокомощном радиочастотном и промышленном высокочастотном оборудовании:

Системы высокопроизводительных радиочастотных передач: оборудование для обработки высокопроизводительных радиочастотных сигналов, требующее длительной стабильной работы

Модули усилителей мощности: высокочастотные усилители мощности, которые генерируют высокую тепловую нагрузку и низкую потерю сигнала

Высокочастотные антенны: Промышленные и радиочастотные системы антенн связи с высокими требованиями к выходной мощности

Промышленное отопительное оборудование: Специализированные высокочастотные промышленные отопительные и теплообрабатывающие устройства

Пассивные компоненты радиочастотного тока: высокопроизводительные соединители, фильтры и разделители мощности для высокопроизводительных микроволновых систем
