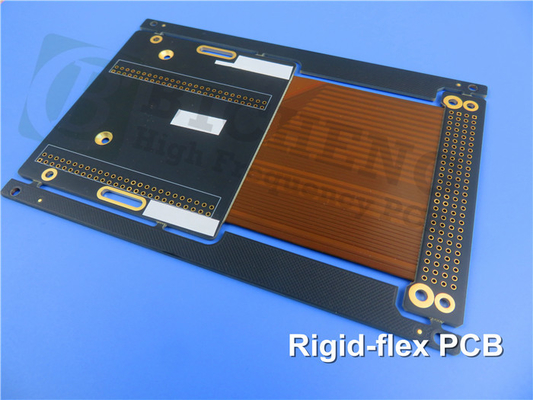

Многослойный жестко-гибкий ПКБ 1 мм Матт Черный Soldermask с погружением золота

Попробуйте новейшие инновации в технологии печатных плат с помощью нашего S1000-2M (FR-4) Rigid-Flex PCB.Эта передовая схема сочетает в себе прочность и стабильность жестких плат с гибкостью гибких схем, предлагая беспрецедентные возможности проектирования и повышение производительности.Давайте углубимся в замечательные особенности и преимущества, которые делают S1000-2M (FR-4) жестко-гибкие печатные платки идеальным выбором для вашего следующего проекта.

Гибкая схема переопределена:

Процесс производства превосходный:

Этот S1000-2M (FR-4) Rigid-Flex PCB тщательно изготовлен с использованием современного производственного процесса.обеспечивая оптимальную производительность и надежность.


Гибкая схема изготавливается с использованием гибкой подложки, такой как полимид, обеспечивающей отличную гибкость и долговечность.
Жесткие доски, изготовленные из высококачественных материалов FR-4, обеспечивают структурную поддержку и с точностью размещают электронные компоненты.


Бесшовная взаимосвязь:

Гибкий участок цепи бесшовным образом прикреплен к жестким платам, что позволяет бесшовную взаимосвязь и эффективную передачу электрических сигналов.


Пробитые отверстия, встроенные в жесткие секции, облегчают надежные электрические соединения, обеспечивая оптимальную производительность и целостность сигнала.

Примечательные особенности:

S1000-2M (FR-4) Строгая доска характеристики:

Бессвинцовый совместимый ламинат FR-4 обеспечивает соответствие экологическим нормам.
С Tg 180 ° C (DSC), ПХБ демонстрирует замечательную теплостойкость, что делает его подходящим для требовательных приложений.
Нижняя ось Z CTE (Коэффициент теплового расширения) минимизирует нагрузку на доску, повышая долгосрочную надежность.
Отличная надежность проходки и анти-CAF (проводимые анодные нити) обеспечивают стабильную и надежную работу.
Низкое поглощение воды и отличная механическая обработка способствуют долговечности и простоте изготовления ПХБ.


R-F777 (полимид) характеристики гибкой схемы:

Гибкая секция схемы состоит из высококачественного материала R-F777 (полимид), известного своими исключительными свойствами.
Опции толщины полимида в диапазоне от 25 мкм до 75 мкм удовлетворяют различным требованиям конструкции.
Типы меди с ED меди и RA меди, доступные в толщинах от 12μm до 35μm, предлагают гибкость для различных применений.
Коэффициент теплового расширения (CTE) в диапазоне 18,5-19,7 ppm/K обеспечивает стабильность измерений при изменении температуры.
Высокое значение Tg 350°C и сопротивление паянию 280-350°C делают гибкую схему надежной в экстремальных условиях работы.
Уровень воспламеняемости UL 94V-0 обеспечивает безопасность и соответствие отраслевым стандартам.


Высшее оборудование и строительство:

6-слойный жестко-гибкий ПКБ:

S1000-2M (FR-4) Rigid-Flex PCB имеет сложный 6-слойный набор, объединяющий как жесткие, так и гибкие слои.
Медные слои соответствующей толщины обеспечивают оптимальную проводимость и целостность сигнала.
Воздушный разрыв в четырехслойной гибкой секции обеспечивает гибкость при сохранении структурной стабильности.
Конструкция стека оптимизирована для удовлетворения требований высокопроизводительных приложений.

Подробности по строительству:

Размеры доски 112 мм х 54 мм предлагают компактное, но универсальное решение для различных проектов.
Минимальная протяженность следа 5/5 миллиметров позволяет создавать сложные схемы и точные маршруты сигналов.
Минимальный размер отверстия 0,50 мм позволяет бесшовную интеграцию компонентов.
Толщина готовой доски 1,0 мм (с толщиной гибкой части 0,22 мм) обеспечивает идеальный баланс между долговечностью и пространственными ограничениями.
Погруженная золотая поверхность обеспечивает отличную сварную способность и коррозионную стойкость.
Верхний белый шелкоплот облегчает четкую идентификацию компонентов для простоты сборки и проверки.
Верхняя и нижняя сварные маски в матовом черном цвете обеспечивают эффективную защиту и изоляцию.
Каждый ПКБ проходит 100% электрическое испытание перед отправкой, гарантируя качество и надежность продукта.

Бескомпромиссное качество и глобальная доступность:

Соответствие стандартам IPC-класса-2 гарантирует превосходство и надежность производства.
Наши S1000-2M (FR-4) Rigid-Flex PCB доступны во всем мире, обеспечивая доступность для клиентов везде.
От компьютера и связи до автомобильной электроники и многого другого, наши печатные платы подходят для различных применений.

Откройте потенциал гибкой схемы с помощью S1000-2M (FR-4) Rigid-Flex PCB.и глобальной доступности, чтобы поднять ваши проекты на новые высоты успеха.
