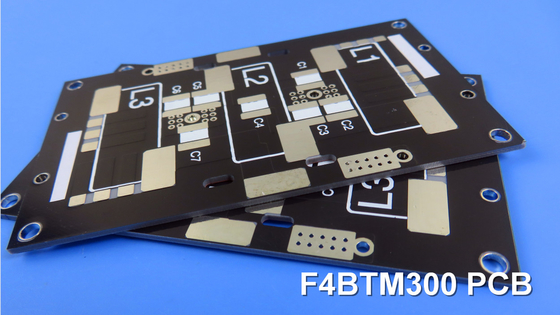

Представляем нашу новую серию печатных плат на базе F4BTM, эта серия передовых ламинатных схем сочетает в себе стеклянную ткань, нанокерамическую начинку и политетрафторэтиленовую смолу,тщательно подготовлен с использованием научных методов и строгих процессов прессования.
Серия печатных пластин F4BTM основана на диэлектрическом слое F4BM, включающем высокодиэлектрическую и низкоубыточную наносерию керамики.
1Улучшенная производительность:
- Высшая диэлектрическая постоянная (Dk):
Достижение превосходной передачи сигнала с Dk 4,5 на 10 ГГц, что позволяет эффективно работать на высокой частоте.
- Низкий фактор рассеивания:
Опыт минимальной потери сигнала с коэффициентом рассеивания 0,002 при 10 ГГц, обеспечивающий оптимальную производительность в требовательных приложениях.
- Улучшенная тепловая стабильность:
PCB F4BTM имеет низкий коэффициент теплового расширения (CTE) с значениями 10 ppm/°C (ось X), 12 ppm/°C (ось Y) и 51 ppm/°C (ось Z) в температурном диапазоне от -55°C до 288°C.Эта исключительная тепловая устойчивость обеспечивает надежную работу при экстремальных температурных условиях.
- Постоянная диэлектрическая постоянная при температуре:
Использование низкого теплового коэффициента Dk при температуре -60 ppm/°C в диапазоне температур от -55°C до 150°C, что обеспечивает постоянную целостность сигнала в различных тепловых условиях.
- Отличная устойчивость к влаге:
С скоростью поглощения влаги 0,05%, ПХБ F4BTM предлагает исключительную устойчивость к влаге, обеспечивая долгосрочную надежность даже в влажных условиях.
| Технические параметры продукта |
Модели продукции и таблица данных |
| Характеристики продукта |
Условия испытания |
Единица |
F4BTM298 |
F4BTM300 |
F4BTM320 |
F4BTM350 |
| Диэлектрическая постоянная (типичная) |
10 ГГц |
/ |
2.98 |
3.0 |
3.2 |
3.5 |
| Диэлектрическая постоянная толерантность |
/ |
/ |
±0.06 |
±0.06 |
±0.06 |
±0.07 |
| Тангенс потери (типичный) |
10 ГГц |
/ |
0.0018 |
0.0018 |
0.0020 |
0.0025 |
| 20 ГГц |
/ |
0.0023 |
0.0023 |
0.0026 |
0.0035 |
| Диэлектрический постоянный температурный коэффициент |
-55°С до 150°С |
PPM/°C |
- 78 |
-75 |
-75 |
-60 |
| Прочность очистки |
1 OZ F4BTM |
Н/мм |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
| 1 OZ F4BTME |
Н/мм |
>1.4 |
>1.4 |
>1.4 |
>1.4 |
| Сопротивляемость объема |
Стандартное состояние |
MΩ.cm |
≥1×10^7 |
≥1×10^7 |
≥1×10^7 |
≥1×10^7 |
| Сопротивляемость поверхности |
Стандартное состояние |
MΩ |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
| Электрическая прочность (направление Z) |
5 КВт, 500 В/с |
КВ/мм |
>26 |
> 30 |
>32 |
>32 |
| Напряжение отключения (XY направление) |
5 КВт, 500 В/с |
КВ |
> 34 |
>35 |
> 40 |
> 40 |
| Коэффициент теплового расширения |
XY направление |
-55°C до 288°C |
ppm/oC |
15,16 |
15,16 |
13,15 |
10,12 |
| Направление Z |
-55°C до 288°C |
ppm/oC |
78 |
72 |
58 |
51 |
| Тепловое напряжение |
260°C, 10 с,3 раза |
Без деламинирования |
Без деламинирования |
Без деламинирования |
Без деламинирования |
| Поглощение воды |
20±2°C, 24 часа |
% |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
≤ 0.05 |
| Плотность |
Температура в помещении |
g/cm3 |
2.25 |
2.25 |
2.20 |
2.20 |
| Долгосрочная рабочая температура |
Высоко-низкотемпературная камера |
°C |
-55+260 |
-55+260 |
-55+260 |
-55+260 |
| Теплопроводность |
Направление Z |
W/(M.K) |
0.42 |
0.42 |
0.50 |
0.54 |
| PIM |
Применяется только для F4BTME |
dBc |
≤-160 |
≤-160 |
≤-160 |
≤-160 |
| Возгораемость |
/ |
UL-94 |
V-0 |
V-0 |
V-0 |
V-0 |
| Состав материала |
/ |
/ |
ПТФЕ, стекловолокно, нанокерамика
F4BTM в сочетании с ED медной фольгой, F4BTME в сочетании с реверсивно обработанной (RTF) медной фольгой. |
2. Многофункциональное ПХБ строительство:
- Двухслойный жесткий ПКБ:
Этот ПКБ - это двуслойный жесткий ПКБ, обеспечивающий прочную основу для ваших высокочастотных конструкций.
- Высокое качество изготовления:
Обладая 35 мкм слоями меди на верхней и нижней сторонах и 3,05 мм (120 миллиметров) F4BTM450 ядра, этот печатный лист предлагает отличную электрическую проводимость и структурную целостность.
- Точные характеристики:
Размеры платы составляют 63 мм х 63 мм с допустимым допустимым допустимым допустимым отклонением +/- 0,15 мм, что обеспечивает достаточное пространство для ваших схем.позволяет создавать сложные и компактные конструкции.
- Надежное покрытие и отделка поверхности:
Этот радиочастотный печатный лист имеет толщину 20 мкм через покрытие для надежной взаимосвязи.
- Строгое обеспечение качества:
Перед отправкой каждый ПКБ проходит всестороннее 100%-ное электрическое испытание, гарантирующее оптимальную функциональность и производительность.
| ПКБ-материал: |
ПТФЕ / стекловолокнистая ткань / нанокерамическое наполнитель |
| Определение (F4BTM) |
F4BTM |
DK (10 ГГц) |
DF (10 ГГц) |
| F4BTM298 |
2.98±0.06 |
0.0018 |
| F4BTM300 |
3.0±0.06 |
0.0018 |
| F4BTM320 |
3.2±0.06 |
0.0020 |
| F4BTM350 |
3.5±0.07 |
0.0025 |
| Количество слоев: |
Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина (или общая толщина) |
0.25 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.016 мм, 1.27 мм, 1.524 мм, 2.0 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д. |
3Широкий спектр применений:
F4BTM PCB подходит для различных применений, в том числе:
- аэрокосмическое оборудование, космическое оборудование и оборудование кабины
- Микроволновые и радиочастотные системы
- Радарные и военные радарные системы
- Сети питания
- Фазочувствительные антенны и фазовые антенны
- Спутниковые связи
4Глобальная доступность и стандарты качества:
F4BTM PCB доступен по всему миру, что позволяет вам получить доступ к этой передовой технологии независимо от вашего местоположения.обеспечение высококачественного производства и постоянной производительности.
Откройте потенциал высокочастотных схем с помощью PCB F4BTM.и непревзойденная гибкость дизайна для ваших передовых электронных проектов.
