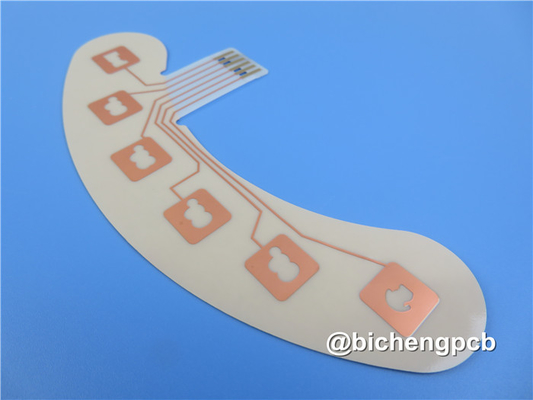

Неприклеиваемый полиамид гибкий ПКБ 0,13 мм с желтым покрытием

Представляем наш недавно поставленный ПКБ, построенный на SF201 - одностороннем неклеящемся гибком ламинированном медном пластинке.обеспечение исключительных характеристик и долговечности. с диэлектрической постоянной (Dk) 3,51 при 10 ГГц/23°С и коэффициентом рассеивания 0,0059 при той же частоте и температуре,Этот PCB гарантирует надежную передачу сигнала и минимальную потерю сигнала..

Основные преимущества:

Отличная надежность сварки, стабильность измерений и химическая устойчивость.
Выдающаяся гибкость и электрические свойства.
Без галогенов и соответствует директиве ЕС RoHS.
Есть варианты для фольги из меди и фольги с обратной обработкой.
Различные варианты массы меди: 12μm, 18μm, 35μm, 70μm.
Доступные варианты толщины полимида: 12,5 мкм, 20 мкм, 25 мкм.
Совместима с директивой ЕС RoHS, свободна от Pb, Hg, Cd, Cr6+, PBB, PBDE и многого другого.

ФПК набор:
SF201 представляет собой однослойный гибкий печатный лист с следующей сборкой:

Медный слой: 35 мкм
Полиамидное ядро SF201: 0,025 мм

Подробная информация о строительстве:

Размеры доски: 200мм х 150мм (15PCS), с допуском +/- 0,15мм.
Минимальный пробел: 4/4 миллилитров.
Минимальный размер отверстия: 0,3 мм.
Никаких слепых.
Толщина доски: 0,13 мм.
Вес готовой меди: 1 унция (1,4 миллиметра) на внешних слоях.
Поверхностная отделка: Золото погружения.
Сверху шелковый экран: белый.
Никакой.
Верхняя маска с желтым покрытием
Нижняя маска для сварки: желтая.
100% электрическое испытание: перед отгрузкой каждое ПКБ проходит всестороннее электрическое испытание.

Эта гибкая печатная пластина состоит из 17 компонентов и имеет в общей сложности 23 подложки.На верхней стороне ПКБ есть 23 панели с технологией поверхностной установки (SMT)В конструкции нет проходов. На ПКБ есть одна сеть, указывающая на одно электрическое соединение или путь сигнала.Данные статистические данные дают краткий обзор основных характеристик и макетов гибких печатных плат SF201.

Изображения и стандарты:
Эта гибкая печатная пластина принимает файлы изображений Gerber RS-274-X и соответствует стандарту IPC-Class-2, обеспечивая высокое качество изготовления и производительность.обеспечение доступности для клиентов по всему миру.

Типичные применения:

SF201 подходит для широкого спектра применений, включая:

Компьютеры.
Мобильные телефоны.
Цифровые камеры.
Видеорегистраторы.
Плоские дисплеи.
Аппарат и инструменты.
Автомобильная электроника.

Если вам нужен гибкий ПКБ для потребительской электроники или автомобильных приложений,SF201 обеспечивает отличные характеристики и соответствует строгим стандартам качества.
