Представляем наш недавно выпущенный ПКБ на базе F4BM265, передового высокопроизводительного ПКБ, разработанного Wangling.политетрафторэтиленовая (ПТФЕ) смолаС улучшенными характеристиками по сравнению с F4B265, этот ламинат предлагает более низкие диэлектрические потери,повышенное сопротивление изоляции, и повышенная стабильность, что делает его жизнеспособной альтернативой аналогичным иностранным продуктам для различных применений.
Особенности:
- Впечатляющая электрическая производительность: F4BM265 обладает замечательными электрическими свойствами, включая диэлектрическую постоянную (Dk) 2,65 при 10 ГГц, обеспечивающую эффективную передачу сигнала.С коэффициентом рассеивания 00,0013 на 10 ГГц, это минимизирует потерю сигнала, повышая общую производительность.
- Улучшенная размерная стабильность: F4BM265 обеспечивает точное управление диэлектрической постоянной путем регулирования соотношения PTFE к стекловолокнистой ткани, что приводит к исключительной размерной стабильности.Он предлагает более низкое тепловое расширение, улучшенный температурный дрейф и незначительное увеличение диэлектрической потери, обеспечивающие надежную работу в сложных условиях.
- Оптимальное тепловое управление: F4BM265 имеет низкий коэффициент теплового расширения (CTE) 14 ppm/°C (ось x), 17 ppm/°C (ось y) и 142 ppm/°C (ось z) в температурном диапазоне от -55°C до 288°C.Это обеспечивает стабильность и надежность, даже при экстремальных температурах.
- Отличная устойчивость к влаге: со скоростью поглощения влаги менее 0,08%, F4BM265 демонстрирует высокую устойчивость к влаге, обеспечивая производительность и долговечность PCB.
- Надежная безопасность: F4BM265 соответствует стандартам воспламеняемости UL-94 V0, соблюдая строгие правила безопасности.
| Технические параметры продукта |
Модель продукта и таблица данных |
| Характеристики продукта |
Условия испытания |
Единица |
F4BM217 |
F4BM220 |
F4BM233 |
F4BM245 |
F4BM255 |
F4BM265 |
F4BM275 |
F4BM294 |
F4BM300 |
| Диэлектрическая постоянная (типичная) |
10 ГГц |
/ |
2.17 |
2.2 |
2.33 |
2.45 |
2.55 |
2.65 |
2.75 |
2.94 |
3.0 |
| Диэлектрическая постоянная толерантность |
/ |
/ |
±0.04 |
±0.04 |
±0.04 |
±0.05 |
±0.05 |
±0.05 |
±0.05 |
±0.06 |
±0.06 |
| Тангенс потери (типичный) |
10 ГГц |
/ |
0.001 |
0.001 |
0.0011 |
0.0012 |
0.0013 |
0.0013 |
0.0015 |
0.0016 |
0.0017 |
| 20 ГГц |
/ |
0.0014 |
0.0014 |
0.0015 |
0.0017 |
0.0018 |
0.0019 |
0.0021 |
0.0023 |
0.0025 |
| Диэлектрический постоянный температурный коэффициент |
-55°С-150°С |
PPM/°C |
- 150 |
-142 |
-130 |
-120 |
-110 |
-100 |
-92 |
- 85 |
-80 |
| Прочность очистки |
1 OZ F4BM |
Н/мм |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
| 1 OZ F4BME |
Н/мм |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
| Сопротивляемость объема |
Стандартное состояние |
MΩ.cm |
≥ 6 × 10^6 |
≥ 6 × 10^6 |
≥ 6 × 10^6 |
≥ 6 × 10^6 |
≥ 6 × 10^6 |
≥ 6 × 10^6 |
≥ 6 × 10^6 |
≥ 6 × 10^6 |
≥ 6 × 10^6 |
| Сопротивляемость поверхности |
Стандартное состояние |
MΩ |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
| Электрическая прочность (направление Z) |
5 КВт, 500 В/с |
КВ/мм |
>23 |
>23 |
>23 |
> 25 |
> 25 |
> 25 |
>28 |
> 30 |
> 30 |
| Напряжение отключения (XY направление) |
5 КВт, 500 В/с |
КВ |
> 30 |
> 30 |
>32 |
>32 |
> 34 |
> 34 |
>35 |
> 36 |
> 36 |
| Коэффициент теплового расширения |
XY направление |
-55°C до 288°C |
ppm/oC |
2,534 |
2,534 |
2,230 |
2,025 |
1,621 |
1,417 |
1,416 |
1,215 |
1,215 |
| Направление Z |
-55°C до 288°C |
ppm/oC |
240 |
240 |
205 |
187 |
173 |
142 |
112 |
98 |
95 |
| Тепловое напряжение |
260°C, 10 с,3 раза |
Без деламинирования |
Без деламинирования |
Без деламинирования |
Без деламинирования |
Без деламинирования |
Без деламинирования |
Без деламинирования |
Без деламинирования |
Без деламинирования |
| Поглощение воды |
20±2°C, 24 часа |
% |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
≤ 0.08 |
| Плотность |
Температура в помещении |
g/cm3 |
2.17 |
2.18 |
2.20 |
2.22 |
2.25 |
2.25 |
2.28 |
2.29 |
2.29 |
| Долгосрочная рабочая температура |
Высоко-низкотемпературная камера |
°C |
-55+260 |
-55+260 |
-55+260 |
-55+260 |
-55+260 |
-55+260 |
-55+260 |
-55+260 |
-55+260 |
| Теплопроводность |
Направление Z |
W/(M.K) |
0.24 |
0.24 |
0.28 |
0.30 |
0.33 |
0.36 |
0.38 |
0.41 |
0.42 |
| PIM |
Применяется только для F4BME |
dBc |
≤159 |
≤159 |
≤159 |
≤159 |
≤159 |
≤159 |
≤159 |
≤159 |
≤159 |
| Возгораемость |
/ |
UL-94 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
| Состав материала |
/ |
/ |
ПТФЕ, стекловолокнистые ткани
F4BM в сочетании с ED медной фольгой, F4BME в сочетании с обратной обработкой (RTF) медной фольгой. |
Конструкция и спецификации ПКБ:

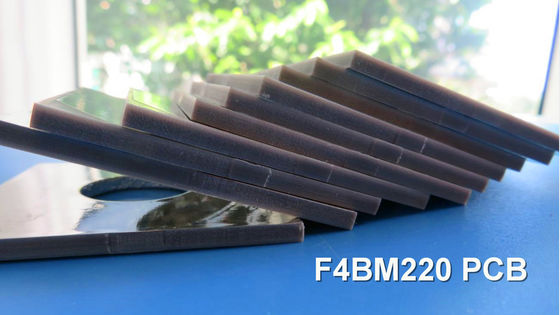

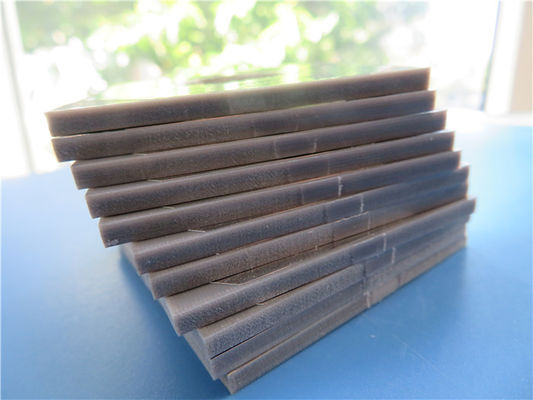

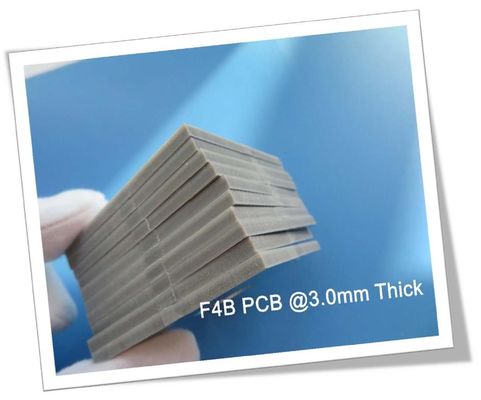

Он используется в качестве двухслойного жесткого печатного листа с толщиной ядра 3,00 мм (118 миллиметров).Размеры готовой доски точно сохраняются на 45.33мм х 50.2мм с допустимым размахом +/- 0.15мм. Поддерживая мелкие ширины следов и расстояния, ПКБ имеет минимальное требование 5/5 миллиметров. Он вмещает отверстия размером до 0.5 мм.
Толщина готовой доски составляет 3,1 мм, обеспечивая прочность и долговечность.обеспечение надежной взаимосвязиПеред отгрузкой каждый печатный лист проходит всестороннее 100% электрическое испытание, в то время как верхняя сварная маска черная для повышения видимости во время сборки.гарантирование оптимальной функциональности.
Применение:
ПХБ F4BM265 широко используются в различных приложениях, в том числе:
- Микроволновые, радиочастотные и радиолокационные системы
- Фазовые сменщики.
- Разделители мощности, соединители и комбинаторы
- Кормовые сети
- Фазочувствительные антенны и фазовые антенны
- Спутниковая связь
- Антенны базовых станций
| ПКБ-материал: |
Ламинированные ламинированные материалы из стеклянных волокон из ПТФЕ |
| Определение (F4BM) |
F4BM |
DK (10 ГГц) |
DF (10 ГГц) |
| F4BM217 |
2.17±0.04 |
0.0010 |
| F4BM220 |
2.20±0.04 |
0.0010 |
| F4BM233 |
2.33±0.04 |
0.0011 |
| F4BM245 |
2.45±0.05 |
0.0012 |
| F4BM255 |
2.55±0.05 |
0.0013 |
| F4BM265 |
2.65±0.05 |
0.0013 |
| F4BM275 |
2.75±0.05 |
0.0015 |
| F4BM294 |
2.94±0.06 |
0.0016 |
| F4BM300 |
30,00±0.06 |
0.0017 |
| Количество слоев: |
Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Диэлектрическая толщина (или общая толщина) |
0.127 мм (диэлектрический), 0.2 мм, 0.25 мм, 0.5 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.5 мм, 1.524 мм, 1.575 мм, 2.0 мм, 2.5 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д. |
Качество и доступность:
Эти высокопроизводительные ламинированные материалы легко доступны во всем мире,предлагает легкий доступ для проектировщиков и производителей, ищущих первоклассные решения для ПКБ для своих проектов.
Откройте потенциал F4BM265 и испытайте непревзойденную производительность, стабильность и надежность в ваших высокочастотных приложениях.Выберите F4BM265 Wangling, чтобы поднять ваши проекты на новые высоты превосходства.
