RO3006 PCB 10mil для высокочастотных применений

Rogers RO3006 представляет собой керамически заполненный композитный ламинат из PTFE, предназначенный для обеспечения исключительной электрической и механической стабильности для различных высокочастотных приложений.Этот продвинутый материал схемы обеспечивает стабильную диэлектрическую постоянную (Dk) в широком диапазоне температур, исключая изменение шага Dk, которое может произойти в стеклянных материалах из ПТФЭ при комнатной температуре.

Ключевые особенности:

Диэлектрическая постоянная 6,15 ± 0,15 при 10 ГГц и 23 °C
Коэффициент диссипации 0,002 при 10 ГГц и 23 °C
Тепловая температура разложения (Td) больше 500°C
Теплопроводность 0,79 W/mK
Поглощение влаги 0,02%
Коэффициент теплового расширения (CTE):
Ось Х: 17 ppm/°C
Ось Y: 17 ppm/°C
Ось Z: 24 ppm/°C

Преимущества:

Единообразные механические свойства в диапазоне диэлектрических констант, идеально подходят для многослойных пластин
Подходит для использования с гибридными конструкциями многослойных эпоксидных стеклянных досок
Низкий коэффициент расширения в плоскости, соответствующая медь для более надежных поверхностных сборов
Отличная стабильность размеров, что делает его подходящим для применения, чувствительного к изменениям температуры
Экономическое ценообразование ламината в связи с объемным производством

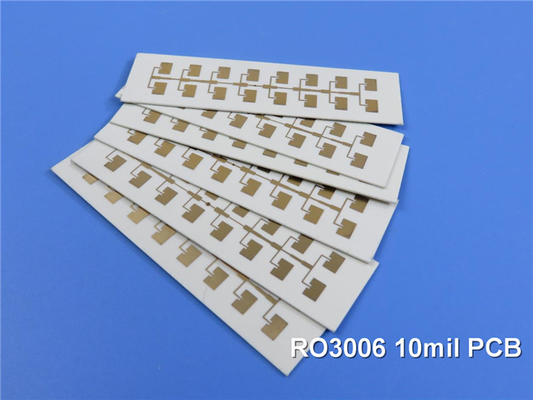

Этот двухслойный жесткий печатный лист имеет 0,254 мм (10 миллиметров) Rogers RO3006 субстрат с 35 мкм медными слоями.ПХБ имеет минимальное количество следов на пространстве 4/4 миллилитра, минимальный размер отверстия 0,3 мм, и погруженная золотая поверхность.

Он соответствует стандартам IPC-класса-2, ПКБ RO3006 хорошо подходит для различных высокочастотных приложений, включая автомобильные радары, спутниковые антенны глобального позиционирования,сотовые телекоммуникационные системы, антенны для беспроводных коммуникаций, спутники прямого вещания, передача данных на кабельных системах, дистанционные счетчики и задние планы питания.

Разблокирование потенциала RO3006 - универсальный материал для высокочастотных применений

Как старший менеджер по продажам, я рад представить вам RO3006, революционный материал для печатных плат, который готов изменить ландшафт высокочастотной электроники.С его исключительными характеристиками и несравненной универсальностью, RO3006 - это решение для инженеров и производителей, стремящихся расширить границы возможного в области передовых технологий.

Беспрецедентные диэлектрические свойства RO3006
В основе исключительных характеристик RO3006 лежат его исключительные диэлектрические свойства.обеспечение последовательной и надежной передачи сигнала на широком диапазоне частотЭтот уровень точности и согласованности имеет решающее значение в высокочастотных приложениях, где даже малейшее изменение может оказать значительное влияние на производительность цепи.

Минимизация потери сигнала с помощью низкого коэффициента рассеивания RO3006
В дополнение к своим впечатляющим диэлектрическим характеристикам, RO3006 также сияет своим низким коэффициентом рассеивания (Df) всего 0,002 на 10 ГГц.обеспечивает эффективную передачу мощности и улучшает целостность сигнала для высокоскоростных цифровых и радиочастотных приложенийНезависимо от того, проектируете ли вы антенны, радиолокационные системы или высокоскоростные передачи данных, RO3006 гарантирует, что ваши схемы работают с

Беспрецедентная эффективность и надежность.

Обеспечение тепловой стабильности для надежной работы
В мире высокочастотной электроники тепловая стабильность имеет первостепенное значение.с низким тепловым коэффициентом диэлектрической постоянной (-262 ppm/°C), обеспечивающим постоянные характеристики в широком диапазоне температурЭта тепловая стабильность делает RO3006 идеальным выбором для требовательных условий, где колебания температуры могут нанести ущерб чувствительной электронике.

Размерная стабильность: сохранение точности в высокочастотных конструкциях
Точность - это название игры в высокочастотных PCB дизайн, и RO3006 доставляет на этом фронте, а также.с изменениями измерений оси X и Y всего 0..27 мм/м и 0,15 мм/м соответственно при условии A, согласно IPC-TM-650 2.2Этот уровень точности измерений гарантирует, что ваши высокочастотные схемы сохраняют свои предполагаемые характеристики производительности.даже в условиях сложных условий производства и окружающей среды.

Совместимость без свинца: бесшовная интеграция в современное производство
В современном экологически сознательном мире, производственные процессы без свинца стали отраслевым стандартом.обеспечение бесперебойной интеграции и устранение необходимости дорогостоящих вариантов решения или индивидуальных решений.

Многофункциональные приложения: повышение эффективности высокочастотной электроники


Высокие характеристики RO3006 делают его универсальным материалом, который используется в широком спектре высокочастотных приложений.От антенн и радиочастотных цепей для беспроводных систем связи до высокоскоростных цифровых цепей для центров обработки данных и телекоммуникационной инфраструктуры, RO3006 является надежным партнером для инженеров и производителей, стремящихся расширить границы возможного в области передовых технологий.

Как старший менеджер по продажам, я рад работать с нашими клиентами, чтобы раскрыть полный потенциал RO3006 и помочь им достичь своих целей дизайна с непревзойденным успехом.Если вы готовы поднять свою высокочастотную электронику на новые высоты, RO3006 - это решение, на которое вы ждали.
