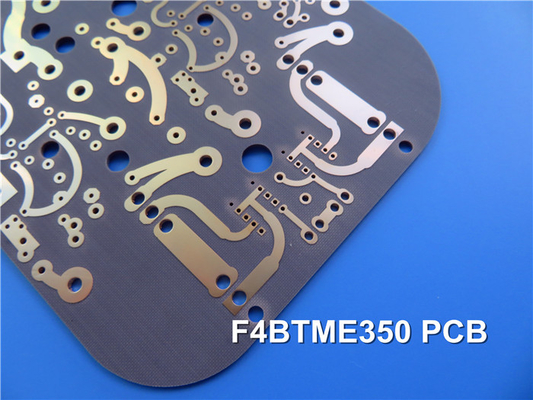

F4BTME298 Круговая плата RF 60mil 2-слойный погрузчик олово

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

Ядро F4BTME298

Размер ПКБ:

51.51 мм х 111,92 мм = 1 PCS, +/- 0,15 мм

Вес меди:

1 унция (1,4 миллилитра) внешних слоев

Поверхностная отделка:

Олово погружения

Количество слоев:

2-layer

Толщина ПКБ:

1.6 мм

Выделить:

F4BTME298 rf плата

монтажная плата 60mil RF

Погруженный оловянный картон

Описание продукта

Представляем ПКБ F4BTME298, высокопроизводительную печатную плату, разработанную для требовательных приложений.которые тщательно изготовлены с помощью специализированного процесса, который сочетает в себе стекловолокно тканиВ результате получается субстрат, отличающийся высокочастотными характеристиками, теплостойкостью и изоляцией.

Ключевые особенности
Диэлектрическая постоянная (Dk): 2,98 ± 0,06 при 10 ГГц, обеспечивая превосходную целостность сигнала.
Фактор рассеивания: исключительно низкий - 0,0018 при 10 ГГц и 0,0023 при 20 ГГц, что минимизирует потери энергии.
Тепловая производительность: коэффициент теплового расширения (CTE) 15 ppm/°C (ось X), 16 ppm/°C (ось Y) и 78 ppm/°C (ось Z) при температуре работы от -55°C до 288°C.
Низкая поглощение влаги: только 0,05%, сохраняя производительность в влажных условиях.
Пассивная интермодуляция (PIM): выдающаяся производительность с значением PIM <-160 dBc.

Характеристики продукта		Условия испытания	Единица	F4BTME298	F4BTME300	F4BTME320	F4BTME350
Диэлектрическая постоянная (типичная)		10 ГГц	/	2.98	3.0	3.2	3.5
Диэлектрическая постоянная толерантность		/	/	±0.06	±0.06	±0.06	±0.07
Тангенс потери (типичный)		10 ГГц	/	0.0018	0.0018	0.0020	0.0025
Тангенс потери (типичный)		20 ГГц	/	0.0023	0.0023	0.0026	0.0035
Диэлектрический постоянный температурный коэффициент		-55°С до 150°С	PPM/°C	- 78	-75	-75	-60
Прочность очистки		1 OZ F4BTM	Н/мм	>1.6	>1.6	>1.6	>1.6
Прочность очистки		1 OZ F4BTME	Н/мм	>1.4	>1.4	>1.4	>1.4
Сопротивляемость объема		Стандартное состояние	MΩ.cm	≥1×10^7	≥1×10^7	≥1×10^7	≥1×10^7
Сопротивляемость поверхности		Стандартное состояние	MΩ	≥1×10^6	≥1×10^6	≥1×10^6	≥1×10^6
Электрическая прочность (направление Z)		5 КВт, 500 В/с	КВ/мм	>26	> 30	>32	>32
Напряжение отключения (XY направление)		5 КВт, 500 В/с	КВ	> 34	>35	> 40	> 40
Коэффициент теплового расширения	XY направление	-55°C до 288°C	ppm/oC	15,16	15,16	13,15	10,12
Коэффициент теплового расширения	Направление Z	-55°C до 288°C	ppm/oC	78	72	58	51
Тепловое напряжение		260°C, 10 с,3 раза		Без деламинирования	Без деламинирования	Без деламинирования	Без деламинирования
Поглощение воды		20±2°C, 24 часа	%	≤ 0.05	≤ 0.05	≤ 0.05	≤ 0.05
Плотность		Температура в помещении	g/cm3	2.25	2.25	2.20	2.20
Долгосрочная рабочая температура		Высоко-низкотемпературная камера	°C	-55+260	-55+260	-55+260	-55+260
Теплопроводность		Направление Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Применяется только для F4BTME	dBc	≤-160	≤-160	≤-160	≤-160
Возгораемость		/	UL-94	V-0	V-0	V-0	V-0
Состав материала		/	/	ПТФЕ, стекловолокно, нанокерамика F4BTM в сочетании с ED медной фольгой, F4BTME в сочетании с реверсивно обработанной (RTF) медной фольгой.

Конфигурация стека PCB
Этот ПКБ имеет прочный двухслойный жесткий набор:

Медный слой 1: 35 мкм
Материал ядра: F4BTME298 (1,524 мм / 60 мл)
Медный слой 2: 35 мкм

Эта конфигурация приводит к толщине готовой доски 1,6 мм, с общим весом меди 1 унции (1,4 миллиметра) по внешним слоям.

Подробности строительства
Размеры доски: 51,51 мм х 111,92 мм (± 0,15 мм)
Минимальное количество следов: 6/5 миллилитров.
Минимальный размер отверстия: 0,3 мм
Виа: 41 в общей сложности, без включения слепых.
Поверхностная отделка: Погруженный олово для отличной сварной способности.
Шелковый экран и сварная маска: имеет белую верхнюю шелковую маску и зеленую верхнюю сварную маску; нет нижней шелковой маски или сварной маски.
Каждый ПКБ подвергается строгому 100% электрическому тестированию перед отгрузкой, чтобы обеспечить надежность и производительность.

Обеспечение качества

Этот ПКБ соответствует стандарту качества IPC-класса-2, обеспечивая высокую надежность для различных применений.

Заявления
PCB F4BTME298 идеально подходит для широкого спектра применений, включая:

Оборудование аэрокосмического и кабинного назначения
Технологии микроволн и радиочастот
Военные радарные системы
Кормовые сети
Фазочувствительные и фазовые антенны
Спутниковая связь

Доступность

PCB F4BTME298 доступен для глобального использования, что делает его доступным для инженеров и дизайнеров по всему миру, ищущих высокопроизводительные решения для своих проектов.

ПКБ-материал:	ПТФЕ / стекловолокнистая ткань / нанокерамическое наполнитель
Определение (F4BTME)	F4BTM	DK (10 ГГц)	DF (10 ГГц)
	F4BTME298	2.98±0.06	0.0018
	F4BTME300	3.0±0.06	0.0018
	F4BTME320	3.2±0.06	0.0020
	F4BTME350	3.5±0.07	0.0025
Количество слоев:	Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина (или общая толщина)	0.25 мм, 0.508 мм, 0.762 мм, 0.8 мм, 1.0 мм, 1.016 мм, 1.27 мм, 1.524 мм, 2.0 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.
