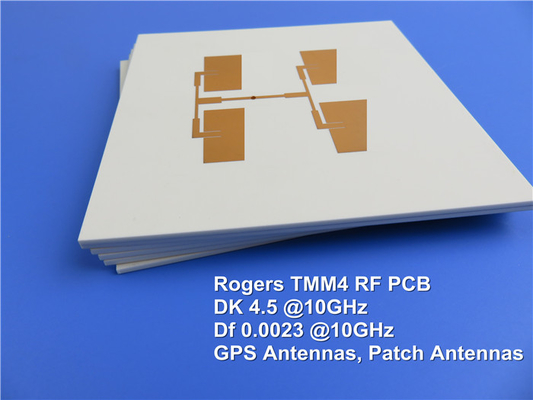

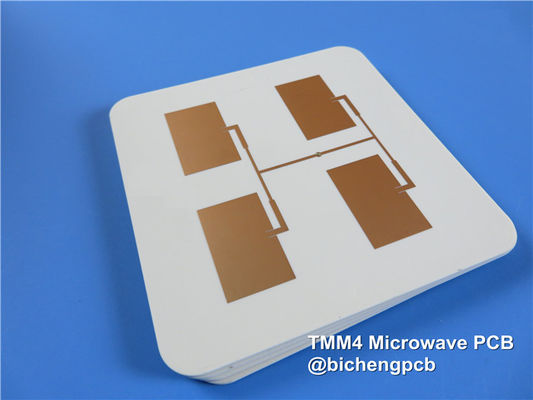

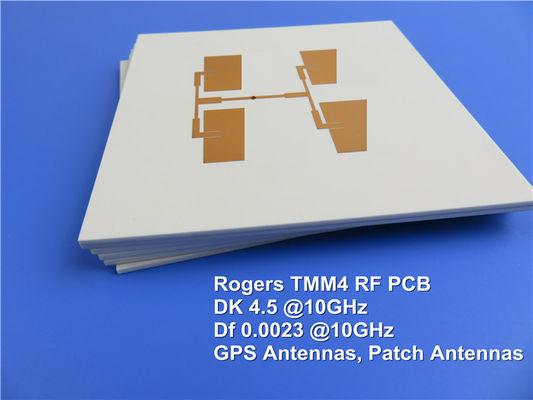

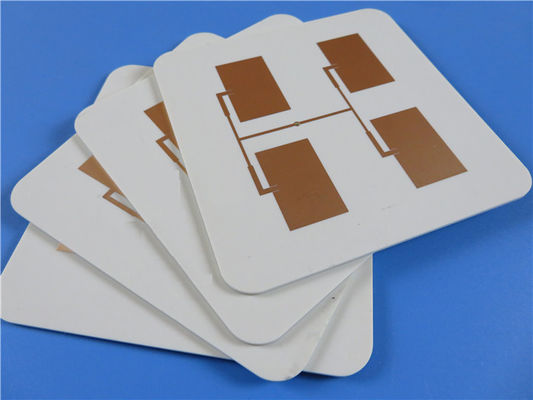

TMM4 Погруженный золотой ПКБ для радиочастотных и микроволновых

Роджерс ТММ4: превосходный материал
Rogers TMM4 - это термоустойчивый микроволновой материал, который сочетает в себе лучшие атрибуты как керамических, так и традиционных ламинатах из ПТФЕ.Специально разработанные для высокой надежности покрытия через отверстия в применении полосы и микрополосы, TMM4 изготовлен из керамического полимерного композита на основе углеводородов.Этот инновационный материал обладает сильными механическими свойствами и исключительной химической стойкостью без специальных методов производства, часто требуемых для керамики и ПТФЕ.

Ключевые характеристики ПКБ Rogers TMM4


1. Диэлектрические свойства
PCB TMM4 имеет диэлектрическую постоянную (Dk) 4,5 ± 0,045 при 10 ГГц, что необходимо для эффективной передачи сигнала.,Кроме того, диэлектрическая постоянная может достигать до 4,7 в диапазоне от 8 до 40 ГГц, что делает ее чрезвычайно универсальной для различных применений радиочастот.

2Низкий фактор рассеивания
С коэффициентом рассеивания (Df) 0,002 при 10 ГГц, PCB TMM4 минимизирует потери энергии во время передачи сигнала.повышение эффективности всей системы.

3Тепловая стабильность
PCB TMM4 способен выдерживать высокие температуры при температуре разложения (Td) 425 °C.Эта тепловая устойчивость имеет жизненно важное значение для приложений, которые могут испытывать значительное тепловое напряжениеМатериал также обладает теплопроводностью 0,7 Вт/мК, что способствует эффективному рассеиванию тепла.

4Коэффициент теплового расширения (CTE)
Значения CTE для ТММ4 ПКБ хорошо совпадают с медью, с 16 ppm/K в осях X и Y и 21 ppm/K в осях Z. Это совпадение помогает предотвратить деформацию и деламинацию,обеспечение надежной работы при различных температурных условиях.

Механические и физические свойства


5Механическая прочность
PCB TMM4 обладает сильными механическими свойствами, включая прочность на изгиб 15,91 kpsi и модуль на изгиб 1,76 Mpsi.Эти свойства обеспечивают долговечность и устойчивость к механическим нагрузкам, необходимые для поддержания целостности в требовательных условиях.

6Поглощение влаги
С скоростью поглощения влаги 0,07% для толщины 0,050" и 0,18% для толщины 0,125", PCB TMM4 обладает высокой устойчивостью к изменениям окружающей среды, что имеет решающее значение для поддержания производительности с течением времени.

7Химическая совместимость
ПХБ TMM4 совместим с бессвинцовыми процессами, что делает его подходящим для современных производственных стандартов.

Сборка и строительство ПХБ
Конфигурация: двухслойный жесткий ПКБ
Медный слой 1: 35 мкм
Rogers TMM4 Core: 0,762 мм (30 миллиметров)
Медный слой 2: 35 мкм

Размеры доски: 192 мм х 115 мм (±0,15 мм)
Минимальное количество следов/пространства: 5/7 миллилитров
Минимальный размер отверстия: 0,5 мм
Толщина доски: 0,8 мм
Вес готовой меди: 1 унция (1,4 миллилитра) для внешних слоев
Толщина покрытия: 20 мкм
Поверхностная отделка: Золото погружения
Шелковый экран и сварная маска:
Сверху шелковый экран: белый
Нижняя шелковая пленка: Нет
Верхняя сварная маска: зеленая
Нижняя сварная маска: нет

Обеспечение качества: 100% электрические испытания, выполненные до отгрузки.

Типичные применения
ПКБ Rogers TMM4 универсален, что делает его подходящим для ряда приложений, включая:

ОЧ и микроволновые схемы
Усилители мощности и комбинаторы
Фильтры и сцепления
Системы спутниковой связи
Антенны глобальных систем позиционирования (GPS)
Антенны для пластырей
Диэлектрические поляризаторы и линзы
Проверщики чипов
