2OZ F4BTMS1000 PCB 2-слойная 2 мм схема с погружением золота

2OZ F4BTMS1000 PCB 2-слойная 2 мм схема с погружением золота

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
Rogers F4BTMS1000
Количество слоев:
2-layer
Размер ПКБ:
57 мм х 57 мм = 1 PCS, +/- 0,15 мм
Толщина ПКБ:
2 мм
Вес меди:
2 унции (2,8 мл) внешних слоев
Поверхностная отделка:
Золото погружения
Выделить:

PCB 2oz

,

PCB золота погружения

,

ПКБ 2 мм

Описание продукта

PCB F4BTMS представляет собой новейшее достижение в области высокопроизводительных материалов, основанное на основе серии F4BTM.Этот модернизированный материал включает значительное количество керамики и использует сверхтонкий, ультратонкая арматура из стекловолокна, что повышает производительность.Серия F4BTMS способна заменить аналогичные зарубежные продукты с превосходными свойствами..



Инновационная формула минимизирует диэлектрические потери и повышает размерную стабильность, уменьшая эффект стекловолокна во время распространения электромагнитных волн.Это позволяет использовать более высокую частоту., повышение электрической прочности и улучшение теплопроводности.Серия F4BTMS также характеризуется отличным низким коэффициентом теплового расширения и стабильными характеристиками диэлектрической температуры, что делает его идеальным выбором для требовательных условий.



Ключевые особенности

Серия F4BTMS может похвастаться минимальной стойкостью диэлектрической толерантности и исключительной консистенцией от партии к партии.поддерживающий стабильную диэлектрическую постоянную и низкие потери на частотах до 40 ГГц, что важно для фазочувствительных приложений.

При превосходящем температурном коэффициенте диэлектрической постоянной и потери материал поддерживает частоту и стабильность фаз в диапазоне температуры от -55°C до 150°C.Его превосходная устойчивость к излучению гарантирует, что диэлектрические и физические свойства остаются стабильными даже после воздействия облучения.



Кроме того, серия F4BTMS обладает низкой производительностью выброса газов, отвечая строгим требованиям к вакуумному выбросу газов для аэрокосмических приложений.Минимальные коэффициенты теплового расширения в XУлучшенная теплопроводность делает его подходящим для высокомощных приложений,В то время как его низкое поглощение воды еще больше повышает его надежность.



ПКБ-материал: ПТФЕ, сверхтонкие и сверхтонкие стекловолокна, керамика.
Назначение (F4BTMS) F4BTMS DK (10 ГГц) DF (10 ГГц)
F4BTMS220 2.2±0.02 0.0009
F4BTMS233 2.33±0.03 0.0010
F4BTMS255 2.55±0.04 0.0012
F4BTMS265 2.65±0.04 0.0012
F4BTMS294 2.94±0.04 0.0012
F4BTMS300 3.0±0.04 0.0013
F4BTMS350 3.5±0.05 0.0016
F4BTMS430 40,3±0.09 0.0015
F4BTMS450 4.5±0.09 0.0015
F4BTMS615 6.15±0.12 0.0020
F4BTMS1000 10.2±0.2 0.0020
Количество слоев: Односторонний, двусторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Диэлектрическая толщина 00,09 мм (3,5 миллиметра), 0,127 мм (5 миллиметра), 0,254 мм ((10 миллиметра),0.508мм ((20мм), 0.635мм ((25мм), 0.762мм ((30мм), 0.787мм ((31мм), 1.016мм ((40мм), 1.27мм ((50мм), 1.5мм ((59мм), 1.524мм ((60мм), 1.575мм ((62мм), 2.03мм ((80мм), 2.54мм ((100мм), 3.175мм ((125мм), 4.6 мм ((160мм), 5,08 мм ((200мм), 6,35 мм ((250мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое золото, ENEPIG и т.д.



Номера моделей
Серия F4BTMS включает в себя несколько модельных номеров, каждый из которых предлагает различные диэлектрические константы:

- F4BTMS220 (Dk 2.2)
- F4BTMS233 (Dk 2.33)
- F4BTMS255 (Dk 2.55)
- F4BTMS265 (Dk 2.65)
- F4BTMS294 (Dk 2.94)
- F4BTMS300 (Dk 3.0)
- F4BTMS350 (Dk 3.5)
- F4BTMS430 (Dk 4.3)
- F4BTMS450 (Dk 4.5)
- F4BTMS615 (Dk 6.15)
- F4BTMS1000 (Dk 10.2)

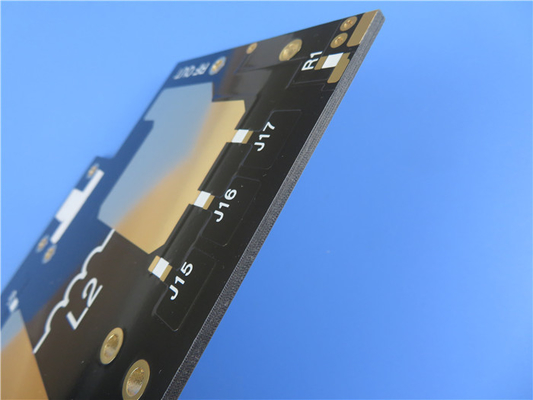

2OZ F4BTMS1000 PCB 2-слойная 2 мм схема с погружением золота 0



Спецификации

ПКЖ состоит из двухслойной жесткой конструкции, включающей медный слой 1 35 мкм, ядро Rogers F4BTMS1000 размером 2,0 мм и медный слой 2 также на 35 мкм.



Размеры доски 57 мм х 57 мм, с допуском +/- 0,15 мм. Минимальный след/пространство установлен на 6/8 миллиметров, а минимальный размер отверстия составляет 0,4 мм.



С толщиной готовой доски 2,1 мм и весом готовой меди 2 унции (2,8 миллиметра) для внешних слоев, доска предназначена для долговечности.и поверхность покрыта погруженным золотом..



Каждый печатный лист проходит 100% электрическое испытание перед отгрузкой, чтобы обеспечить надежность.



Стандарты и доступность

PCB F4BTMS поставляется в соответствии с высокими стандартами качества, причем типом изображения является Gerber RS-274-X. Он соответствует стандартам качества IPC-класса-2, обеспечивая его надежность и производительность.Этот продукт доступен во всем мире., что делает его доступным для различных применений.



Типичные применения

PCB F4BTMS идеально подходит для широкого спектра применений, включая:



- аэрокосмическое и авиационное оборудование
- Космические установки и кабинные установки
- Приложения для микроволновых и радиочастотных станций
- Радарные системы, особенно в военном контексте
- сети питания для распределения сигнала
- Фазочувствительные антенны и фазовые антенны
- Спутниковая связь



Благодаря своим передовым характеристикам и надежной производительности ПКБ F4BTMS является исключительным выбором для высокочастотных электронных приложений с высокой надежностью.

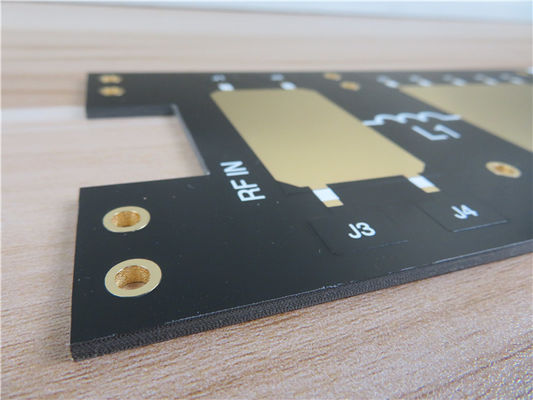

2OZ F4BTMS1000 PCB 2-слойная 2 мм схема с погружением золота 1
