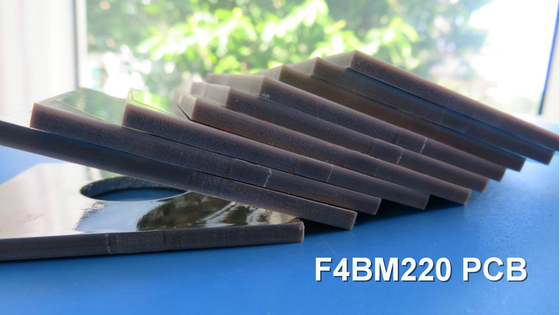

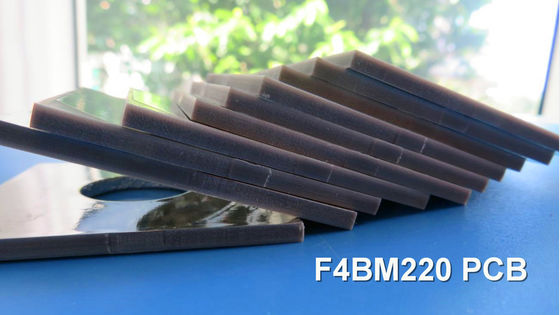

F4BM220 PCB 1 мм 2-слойный с зеленой сварной маской и погруженным оловом

Ламинаты Ванлинга F4BM220 представляют собой передовые достижения в технологии печатных пластин.и политетрафторуроэтиленовой пленки, F4BM220 устанавливает новый стандарт электрической производительности и стабильности. Благодаря повышенному сопротивлению изоляции и снижению диэлектрических потерь, этот печатный лист превосходит своего предшественника F4B220,и является конкурентоспособной альтернативой иностранным продуктам на рынке.

Ключевые особенности:

Диэлектрическая постоянная (Dk): 2,2 при 10 ГГц
Фактор рассеивания: 0,001 при 10 ГГц
Коэффициент теплового расширения (CTE): по оси х 25 ppm/°C, по оси y 34 ppm/°C, по оси z 240 ppm/°C (-55°C - 288°C)
Низкий тепловой коэффициент Dk: -142 ppm/°C (-55°C - 150°C)
Поглощение влаги: ≤ 0,08%
Возгораемость: UL-94 V0

Этот PCB-набор состоит из двух слоев меди толщиной 35 мкм каждый, разделенных 1,00 мм F4BM220 ядром.подходящий для различных компактных примененийМинимальные требования отслеживания / расстояния составляют 4/7 миллиметров, с минимальным размером отверстия 0,3 мм, что облегчает сложные схемы.

Толщина готовой доски 1,1 мм, масса меди 1 унции (1,4 миллиметра) на внешних слоях и толщина пластинки 20 мкм способствуют прочной конструкции этого печатного листа.Поверхностная отделка достигается с погружением оловоПеред отгрузкой каждый печатный лист проходит 100% электрическое тестирование для обеспечения качества и надежности.

Поставляемый в формате Gerber RS-274-X и соответствующий стандартам качества IPC-класса-2, F4BM220 2-слойный жесткий печатный лист доступен во всем мире.

Типичные применения:

Микроволновые, радиочастотные и радарные системы
Фазовые сменщики
Дивиденры, соединители, комбинаторы питания
Кормовые сети
Антенны фазочувствительные, антенны фазового массива
Спутниковая связь
Антенны базовых станций
