24mil RO4360G2 PCB 2 слой погружения оловянной схемы

24mil RO4360G2 PCB 2 слой погружения оловянной схемы

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
RO4360G2
Количество слоев:
2-layer
Размер ПКБ:
76.48мм х 43.52мм = 1PCS
Толщина ПКБ:
24 миллиона
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Олово погружения
Выделить:

24милли RO4360G2 PCB

,

2 слоя погружения оловянной схемы

Описание продукта

Поскольку спрос на высокопроизводительные электронные устройства продолжает расти, потребность в передовых материалах печатных плат (ПКБ) стала первостепенной.Недавно поставленный Rogers RO4360G2 PCB выделяется как революционное решение в среде высокочастотных цепей.

Введение в Rogers RO4360G2



Роджерс RO4360G2 - это низкоубыточный, стеклянно-укрепленный термореактивный ламинат, заполненный углеводородной керамикой.Этот инновационный материал спроектирован, чтобы обеспечить непревзойденный баланс между производительностью и способностью обработкиПримечательно, что это первый высокодиэлектрический постоянный (Dk) термоустойчивый ламинат, который может быть обработан аналогично традиционным материалам FR-4.Это преимущество позволяет производителям использовать существующие методы изготовления при одновременном использовании улучшенных характеристик производительности..



RO4360G2 предназначен для бессвинцовых процессов и обеспечивает повышенную жесткость, что имеет важное значение для стабильности и надежности многослойных конструкций.Этот ламинат не только снижает затраты на материалы и изготовление, но и легко интегрируется с предварительными препреграми серии RO440 Rogers и ламинатами RO4000 с более низким уровнем Dk, что делает его универсальным вариантом для сложных многослойных конструкций.



Основные характеристики ПКБ RO4360G2



1. Диэлектрическая постоянная и фактор рассеивания
RO4360G2 имеет диэлектрическую постоянную 6,15 ± 0,15 при 10 ГГц и фактор рассеивания 0,0038 при той же частоте.Эти свойства имеют решающее значение для поддержания целостности сигнала в высокочастотных приложениях, что позволяет эффективно передавать сигнал с минимальными потерями энергии.



2Тепловая стабильность
Температура разложения (Td) превышает 407 °C и высокая температура перехода стекла (Tg) превышает 280 °C, поэтому RO4360G2 хорошо подходит для применений с высокими тепловыми требованиями.Эта тепловая устойчивость обеспечивает надежную производительность в сложных условиях, когда другие материалы могут потерпеть неудачу.



3Теплопроводность и коэффициент теплового расширения
Ламинат обладает теплопроводностью 0,75 Вт/мК, что обеспечивает эффективное управление теплом в высокомощных приложениях.вместе с коэффициентами, соответствующими меду, в оси X и Y (13 ppm/°C и 14 ppm/°C), соответственно), облегчает надежную производительность в многослойных конструкциях из доски.



4Соблюдение требований окружающей среды
RO4360G2 предназначен для защиты окружающей среды, полностью совместим с процессами без свинца.обеспечение безопасности в различных приложениях.



Недвижимость RO4360G2 Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 6.15±0.15 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5
2.5 ГГц/23°С
Фактор рассеивания,tanδ 0.0038 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5
Теплопроводность 0.75   W/mK 50°C ASTM D-5470
Сопротивляемость объема 4.0 х 1013   Ω.cm Повышенное T IPC-TM-650 2.5.17.1
Сопротивляемость поверхности 9.0 х 1012   Ω Повышенное T IPC-TM-650 2.5.17.1
Электрическая сила 784 Z В/мл   IPC-TM-650 2.5.6.2
Прочность на растяжение 131 (19) 97 ((14) X Y MPa (kpsi) 40 часов 50% RH/23 ASTM D638
Сила изгиба 213 ((31) 145 ((21) X Y Mpa (kpsi) 40 часов 50% RH/23 IPC-TM-650, 2.4.4
Коэффициент теплового расширения 13 14 28 X Y Z ppm/°C -50°C до 288°C после повторного цикла нагрева IPC-TM-650, 2.1.41
Tg >280   °C TMA   IPC-TM-650 2.4.24.3
Td 407   °C   ASTM D3850 с использованием TGA
T288 > 30 Z минуты 30 мин / 125°C Предварительная выпечка IPC-TM-650 2.2.24.1
Поглощение кислорода 0.08   % 50°C/48 ч IPC-TM-650 2.6.2.1 ASTM D570
Тепловой коэффициент er -131 @10 ГГц Z ppm/°C -50°C до 150°C IPC-TM-650, 2.5.5.5
Плотность 2.16   gm/cm3 NT1 религия ASTM D792
Прочность медной кожуры 5.2 (0,91)   pli (N/mm) Условие B IPC-TM-650 2.4.8
Возгораемость V-0       UL 94 Файл QMTS2. E102765



Преимущества использования Rogers RO4360G2



Гибкость проектирования
PCB Rogers RO4360G2 позволяет использовать широкий спектр конструкционных возможностей.Его совместимость с существующими методами обработки FR-4 позволяет инженерам внедрять инновации, не ограничиваясь ограничениями материала.



Автоматическая совместимость сборки
Этот ламинат разработан для бесшовной работы с автоматизированными процессами сборки, что имеет решающее значение для производства больших объемов.Надежность покрытых проходных отверстий повышает целостность соединений по всему ПКБ.



Эффективное решение
Благодаря эффективному управлению цепочкой поставок и коротким срокам выполнения, RO4360G2 представляет собой экономически эффективный вариант для производителей.Сочетание сокращенных затрат на материалы и возможности использования существующих методов изготовления способствует общей экономии.



Ответственность в отношении окружающей среды
Поскольку промышленность все больше отдает приоритет устойчивому развитию, совместимость без свинца RO4360G2 соответствует современным экологическим стандартам, что делает ее ответственным выбором для производителей.



Материал ПКБ: Терморезистентные материалы, наполненные углеводородами
Наименование: RO4360G2
Диэлектрическая постоянная: 6.15 ± 0.15
Количество слоев: Двухслойный, многослойный, гибридный ПКБ
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ: 8миллиметров (0,203 мм), 12миллиметров (0,705 мм), 16миллиметров (0,406 мм), 20миллиметров (0,508 мм), 24миллиметров (0,610 мм), 32миллиметров (0,813 мм), 60миллиметров (1,524 мм)
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, OSP и т.д.



Технические спецификации

PCB Rogers RO4360G2 имеет двухслойный жесткий набор, который включает:


- Медный слой 1: 35 мкм
- RO4360G2 Субстрат: 24 миллиметра (0,61 мм)
- Медный слой 2: 35 мкм



Подробности строительства:
- Размеры доски: 76,48 мм х 43,52 мм (± 0,15 мм)
- Минимальный пробел: 5/5 миллилитров.
- Минимальный размер отверстия: 0,30 мм
- Толщина доски: 0,73 мм
- Готовый вес меди: 1 унция (1,4 миллилитра) на внешних слоях
- Толщина покрытия: 20 мкм
- Поверхностная отделка: погруженная олово
- Сверху шелковый экран: белый
- Верхняя маска: зеленая.

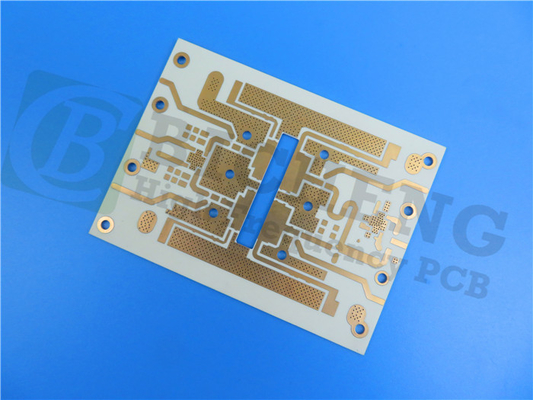

24mil RO4360G2 PCB 2 слой погружения оловянной схемы 0



Типичные применения

PCB Rogers RO4360G2 идеально подходит для широкого спектра применений, особенно в телекоммуникационных и автомобильных секторах.



- Усилители питания базовой станции: низкие потери и высокая тепловая стабильность делают его отличным выбором для питания базовых станций, обеспечивая надежные сигналы связи.


- Малые клетки передатчиков: ламинат поддерживает компактные конструкции, необходимые для технологии малых ячеек, что облегчает эффективную беспроводной связи в городской среде.



Заключение

PCB Rogers RO4360G2 - это новаторское решение для проектирования высокочастотных схем, сочетающее передовые свойства материалов с экономически эффективными возможностями обработки.Его уникальные свойства делают его идеальным для различных примененийДля получения дополнительной информации или для размещения заказа, пожалуйста, свяжитесь с нашей командой продаж.

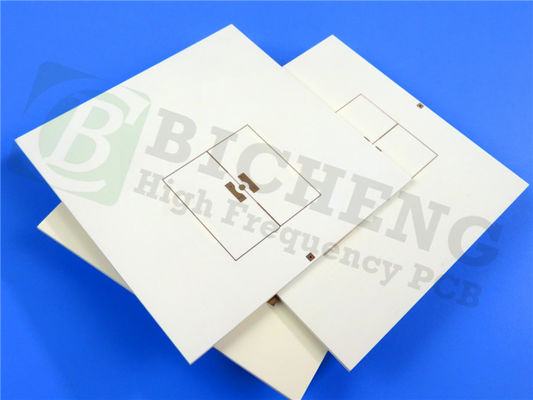

24mil RO4360G2 PCB 2 слой погружения оловянной схемы 1
