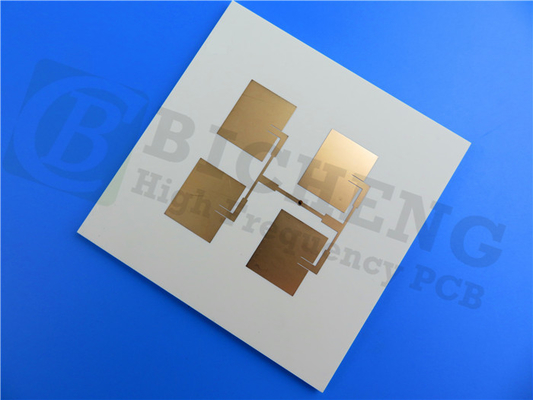

RO4533 PCB 60mil Двухслойная погруженная золотая поверхность

Поскольку спрос на эффективные и высокопроизводительные электронные устройства растет, потребность в передовых материалах печатных плат становится все более критической.Недавно поставленный Rogers RO4533 PCB стоит на переднем крае этого технологического прогресса, специально разработанный для удовлетворения строгих требований мобильной инфраструктуры микрополосы антенны приложений.

Введение в Роджерс RO4533

ПКБ Rogers RO4533 представляет собой керамический ламинат на основе углеводородов, усиленный стеклом, который обеспечивает контролируемую диэлектрическую постоянную и низкую производительность потерь.Этот ламинат предназначен для использования в мобильной инфраструктуре.RO4533 предлагает сочетание доступности и высокой производительности.что делает его привлекательной альтернативой традиционным материалам на основе ПТФЕ, используемым в технологиях антенны.

Одним из наиболее значимых преимуществ RO4533 является его совместимость с обычной обработкой FR-4 и высокотемпературными безсвинцовыми методами сварки.которые часто требуют специальной обработки для приготовления пробитых отверстийЭта простота использования не только упрощает производство, но и позволяет дизайнерам оптимизировать как цену, так и производительность в своих проектах антенн.

Кроме того, ламинат RO4533 доступен в безгалогенных версиях, обеспечивающих соответствие самым строгим экологическим стандартам.Эта приверженность устойчивости делает RO4533 идеальным выбором для экологически сознательных производителей.

Основные характеристики ПХБ RO4533

1. Диэлектрическая постоянная и фактор рассеивания
RO4533 PCB может похвастаться диэлектрической постоянной 3,3 на 10 ГГц, критическим параметром для поддержания целостности сигнала в высокочастотных приложениях.0025 на той же частоте, этот ламинат обеспечивает минимальные потери энергии, тем самым повышая общую эффективность антенны.

2Тепловые свойства
Тепловая производительность является важным аспектом проектирования печатных плат, особенно в высокопроизводительных приложениях.который позволяет ему выдерживать высокие температуры без ущерба для его структурной целостностиКроме того, низкий коэффициент теплового расширения (CTE) по оси Z минимизирует риск деламинации и других тепловых сбоев.

3Поглощение влаги и теплопроводность
С скоростью поглощения влаги всего 0,02%, RO4533 демонстрирует отличную надежность в различных условиях окружающей среды.6 W/mK способствует эффективному рассеиванию тепла, имеет решающее значение для поддержания производительности в высокомощных приложениях.

4. Совместимость СТЭ
Коэффициенты теплового расширения как в направлении X, так и в направлении Y тесно совпадают с коэффициентом медным (X CTE: 13 ppm/°C, Y CTE: 11 ppm/°C).Эта совместимость значительно снижает напряжение во время теплового цикла, что имеет важное значение для повышения надежности покрытых отверстий и общей долговечности ПКБ.

Преимущества использования Rogers RO4533

1Низкие потери и низкий ответ PIM
Сочетание низкой диэлектрической постоянной и низкой реакции пассивной интермодуляции (PIM) делает RO4533 подходящим для широкого спектра применений.особенно в системах мобильной связи, где качество сигнала имеет решающее значение.

2. Совместимость стандартного производства
Система термоустойчивой смолы RO4533 предназначена для совместимости со стандартными процессами изготовления ПКБ. Эта совместимость уменьшает потребность в специализированных методах производства,в конечном счете снижает затраты на производство.

3Отличная размерная стабильность
RO4533 обеспечивает исключительную стабильность измерений, что имеет решающее значение для больших размеров панелей.что делает его экономически эффективным выбором для массового производства.

4. Единые механические свойства
Однородные механические свойства ламината гарантируют сохранение его формы во время обработки и сборки.

5Высокая теплопроводность
Высокая теплопроводность RO4533 повышает способность обработки энергии, что позволяет эффективно работать в высокочастотных и высокомощных приложениях.

Технические спецификации

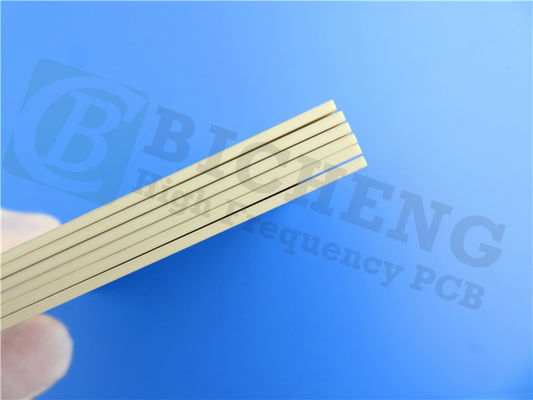

Этот ПКБ имеет двухслойный жесткий набор:


- Медный слой 1: 35 мкм
- Роджерс 4533 Ядро: 1,524 мм (60 мм)
- Медный слой 2: 35 мкм

Подробности строительства:
- Размеры доски: 110 мм х 61,3 мм (± 0,15 мм)
- Минимальный пробег: 4/4 миллилитров.
- Минимальный размер отверстия: 0,4 мм
- Толщина готовой доски: 1,6 мм
- Готовый вес меди: 1 унция (1,4 миллилитра) на внешних слоях
- Толщина покрытия: 20 мкм
- Поверхностная отделка: золото погружения
- Сверху шелковый экран: белый
- Верхняя маска: синяя.
- Обеспечение качества: Каждый ПКБ проходит 100% электрическое тестирование перед отгрузкой для обеспечения надежности.

Типичные применения

ПКБ Rogers RO4533 хорошо подходит для различных применений, особенно в телекоммуникационном секторе.

- Антенны базовой станции сотовой инфраструктуры: низкие потери и отличные тепловые свойства делают их идеальными для высокопроизводительных антенн в сотовых сетях.


- WiMAX Антенные сети: Его надежность и эффективность поддерживают высокие требования к системам WiMAX, позволяя надежное беспроводное сообщение.

Заключение

Rogers RO4533 PCB - это современное решение для инженеров и производителей, которые хотят повысить производительность своих мобильных инфраструктурных приложений.высокая тепловая устойчивость, и совместимость со стандартными производственными процессами ПКБ делают его отличным выбором для широкого спектра применений.
