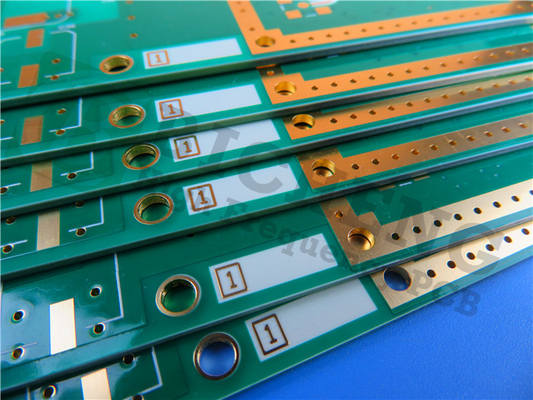

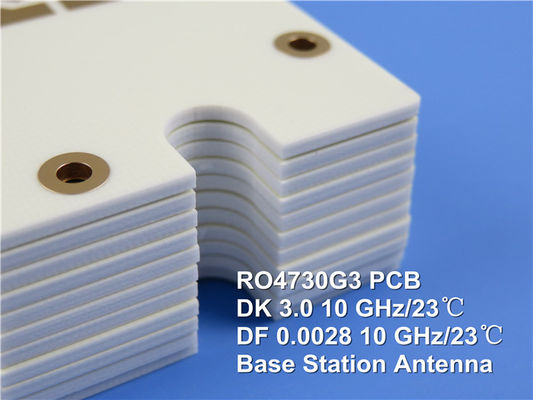

60mil RO4730G3 PCB двусторонняя схема для антенн сотовой базовой станции

Представляю пластинку Rogers RO4730G3, современное решение, предназначенное для высокопроизводительных антенн.Этот углеводородный/керамический/ткатый стеклянный ламинат является надежной и экономически эффективной альтернативой традиционным материалам на основе ПТФЕ, что делает его идеальным выбором для современных конструкций цепей.

Ключевые особенности
- Диэлектрическая постоянная (Dk): 3,0 ± 0,05 при 10 ГГц
- Фактор рассеивания: 0,0028 при 10 ГГц
- Тепловой коэффициент Dk: 34 ppm/°C
- Коэффициент теплового расширения: сопоставлен с медью (x: 15,9 ppm/°C, y: 14,4 ppm/°C, z: 35,2 ppm/°C)
- Температура перехода стекла (Tg): > 280 °C
- Температура разложения (Td): 411 °C (TGA)
- Теплопроводность: 0,45 Вт/мК

Преимущества
- Диэлектрик с низкими потерями: обеспечивает снижение пассивной интермодуляции (PIM) и низкую потерю вставки.
- Легкая конструкция: на 30% легче, чем ламинат из ПТФЕ/стекла, что повышает гибкость конструкции.
- CTE с высокой Tg и низкой Z-осью: предлагает совместимость автоматической сборки и универсальность конструкции.
- Постоянная производительность цепи: низкий TCDk (< 40 ppm/°C) гарантирует надежную работу.
- Экологически чистый: полностью совместим с бессвинцовыми процессами и соответствует требованиям RoHS.

Спецификации ПХБ
- Складывание: 2-слойный жесткий ПКБ

- Медный слой 1: 35 мкм
- Основной материал: Роджерс RO4730G3, 1,524 мм (60 мл)
- Медный слой 2: 35 мкм

- Размеры доски: 158 мм х 127 мм (± 0,15 мм)
- Следы/пространство: минимум 4/6 миллилитров
- Размер отверстия: минимум 0,3 мм
- Толщина готовой доски: 1,6 мм
- Готовый вес меди: 1 унция (1,4 миллилитра) на внешних слоях
- Толщина покрытия: 20 мкм
- Поверхностная отделка: ENEPIG (неэлектрический никель, неэлектрический палладий и погружение золота)
- Шелковый экран: белый верх, без дна; синяя сварная маска сверху, без дна
- Электрическое испытание: 100% электрическое испытание перед отгрузкой

Искусство и качество
- Тип рисунка: Гербер RS-274-X
- Стандарт качества: IPC-класс-2
- Доступность: по всему миру

Заявления
PCB Rogers RO4730G3 особенно подходит для:

- Антенны базовых станций

Разблокировка производительности: Rogers RO4730G3 PCB для современных антенн

В быстро развивающемся мире электроники поиск высокопроизводительных печатных плат (ПКБ) имеет первостепенное значение.специально разработанные для удовлетворения требований антенных приложений.

Основные характеристики RO4730G3

ПКБ Rogers RO4730G3 обладает впечатляющими диэлектрическими свойствами, включая диэлектрическую постоянную (Dk) 3,0 ± 0,05 при 10 ГГц и низкий коэффициент рассеивания 0.0028Эти характеристики обеспечивают минимальные потери энергии во время передачи сигнала, что делает его идеальным для высокочастотных коммуникаций.с температурой перехода стекла (Tg) более 280 °C, RO4730G3 может выдерживать суровые температурные условия, не нарушая свою целостность.

Понимание тепловой стабильности

Тепловая стабильность имеет решающее значение в проектировании печатных плат, особенно для антенных приложений.что еще больше подчеркивает его надежность в сложных ситуацияхВ сочетании с меди коэффициент теплового расширения (CTE) минимизирует тепловое напряжение, обеспечивая долгосрочную производительность и долговечность.

Преимущества диэлектриков с низкими потерями

Одним из наиболее значимых преимуществ Rogers RO4730G3 является его низкий диэлектрик потери, что приводит к снижению пассивной интермодуляции (PIM) и низкой потере вставки.Это повышает целостность сигнала., критически важный для таких приложений, как антенны сотовых базовых станций.Используя легкую конструкцию, примерно на 30% легче, чем стандартные ламинаты из ПТФЕ/стекла, RO4730G3 обеспечивает исключительные характеристики без дополнительного веса..

Гибкость проектирования и совместимость

С низким CTE Z-оси менее 30 ppm/°C, ПКБ RO4730G3 обеспечивает большую гибкость проектирования.что делает его привлекательным выбором для дизайнеров, желающих оптимизировать как производительность, так и эффективность затрат.Специально разработанная система термореактивной смолы повышает простоту изготовления при сохранении высокой надежности.

Отношения с окружающей средой - устойчивый вариант

В эпоху, когда устойчивое развитие имеет первостепенное значение, ПКБ Rogers RO4730G3 блестит как экологически чистый выбор.обеспечение ответственного решения современных электронных потребностейЭта приверженность охране окружающей среды гарантирует, что дизайнеры могут достичь высокой производительности без ущерба для устойчивости.

Приложения ПХБ Rogers RO4730G3

Универсальность Rogers RO4730G3 делает его подходящим для широкого спектра приложений, особенно в телекоммуникационном секторе.От антенн базовых станций сотовой связи до RFID и беспроводных приложений, его уникальные свойства позволяют надежно работать в различных высокочастотных сценариях.

Заключение: Будущее технологии антенны

Поскольку мы смотрим в будущее технологии печатных плат, ПКБ Rogers RO4730G3 представляет собой значительный прогресс в дизайне антенны.,и рентабельности, он готов стать основным в разработке электронных устройств следующего поколения.
