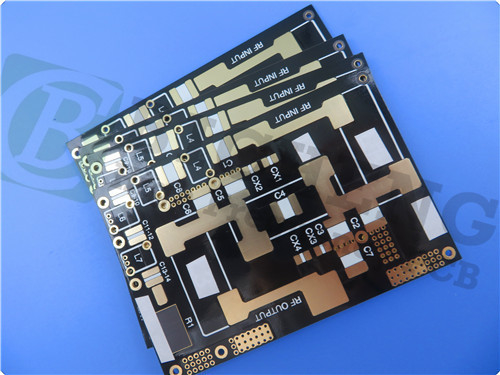

F4BM300 PCB 2 слой 1.524 мм погружение оловянный готовый доски

В постоянно развивающемся ландшафте электронного производства спрос на высокопроизводительные печатные платы (ПКБ) никогда не был таким высоким.Инженеры и конструкторы требуют материалов, которые не только отвечают строгим критериям производительности, но и обеспечивают надежность и универсальность для различных примененийF4BM300 PCB от Wangling® - инновационный ламинат, который устанавливает новый стандарт в отрасли. Давайте углубимся в специфические особенности, преимущества и применения PCB F4BM300.показать, почему он является важным выбором для современных электронных конструкций.

Расширенный состав материала

Ламинат F4BM300 тщательно изготовлен из научно разработанной комбинации стекловолокна, политетрафторуэтиленовой смолы (ПТФЕ) и пленки из ПТФЕ.Эта уникальная формула улучшает электрические характеристики по сравнению со своим предшественникомКлючевые преимущества включают более низкие диэлектрические потери, повышенное сопротивление изоляции и улучшенную тепловую стабильность.F4BM300 предлагает конкурентное преимущество как по качеству, так и по стоимости.

Сравнение с F4BME300

В то время как F4BM300 имеет тот же диэлектрический слой, что и F4BME300, они отличаются комбинациями медных фольг.что делает его подходящим для приложений, не требующих пассивной интермодуляции (PIM)В отличие от этого, F4BME300 сочетается с фольгой с обратной обработкой (RTF) из меди, которая обеспечивает отличную производительность PIM, более точный контроль линии и снижение потерь проводника.Эта гибкость позволяет инженерам выбирать наилучший ламинат на основе их конкретных потребностей приложения.

Электрическая производительность

F4BM300 может похвастаться впечатляющими электрическими характеристиками:
- Диэлектрическая постоянная (Dk): 3,0 при 10 ГГц, обеспечивая эффективную передачу сигнала.
- Фактор рассеивания: 0,0017 при 10 ГГц, минимизируя потери энергии.
- Тепловой коэффициент Dk: -80 ppm/°C, обеспечивающий стабильность при колебаниях температуры.
- Поглощение влаги: ≤ 0,08%, что обеспечивает надежность в влажной среде.
- Степень воспламеняемости: UL-94 V0, соответствующая строгим стандартам безопасности.

Конструкция и размеры

Этот ПКБ имеет двухслойную жесткую конструкцию, состоящую из:


- Медный слой 1: 35 мкм
- F4BM300 Ядро: 1,524 мм
- Медный слой 2: 35 мкм

Готовая доска имеет толщину 1,6 мм и соблюдает точные допустимые размеры.что делает его подходящим для сложных конструкцийМинимальный пробел/пространство составляет 5/5 миллиметров, а минимальный размер отверстия - 0,4 мм, что позволяет выполнять сложные маршрутизации.

Обеспечение качества

Качество имеет первостепенное значение в производстве печатных плат, и F4BM300 не является исключением.обеспечение того, чтобы он соответствовал высоким стандартам, ожидаемым нашими клиентамиЭтот ПХБ соответствует стандартам IPC-класса-2, гарантируя его надежность в широком спектре приложений.

Многофункциональное применение

PCB F4BM300 предназначен для различных требовательных приложений, включая:

- Микроволновые, радиочастотные и радиолокационные системы: его низкая потеря и высокая стабильность делают его идеальным для высокочастотных приложений.


- Фазовые переключатели и разделители мощности: точный диэлектрический контроль ламината имеет решающее значение для эффективного управления сигналом.


- Сети питания и системы антенн: идеально подходят для фазочувствительных и фазовых антенн, обеспечивающих оптимальную производительность.


- Спутниковые связи: надежность в экстремальных условиях делает его подходящим для аэрокосмических применений.


- Антенны базовых станций: их надежная конструкция поддерживает растущий спрос на телекоммуникационную инфраструктуру.

Заключение

PCB F4BM300 представляет собой значительный прогресс в технологии ламинирования, сочетая превосходные электрические свойства с исключительной размерной стабильностью.Его универсальность и надежность делают его отличным выбором для инженеров и конструкторов, ищущих высокопроизводительные решения для различных приложенийПоскольку электронный ландшафт продолжает развиваться, F4BM300 позиционирует себя как надежного партнера для инноваций и успеха.

Для получения дополнительной информации о PCB F4BM300 и любого запроса на этот PCB, пожалуйста, свяжитесь с нашей командой продаж.Мы стремимся предоставить вам продукцию самого высокого качества и поддержку для ваших потребностей электронного проекта.
