Роджерс RO3006 - это замечательный ламинат, который устанавливает новый стандарт производительности для коммерческих микроволновых и радиочастотных приложений.Этот ПХБ предлагает несравненную стабильность и надежность, что делает его важным выбором для инженеров и конструкторов.
Ключевые характеристики материала Rogers RO3006
Rogers RO3006 разработан с использованием передовых функций, которые повышают его производительность в высокочастотных приложениях.Этот материал обеспечивает минимальную потерю сигнала., что позволяет эффективно передавать высокочастотные сигналы.002, что имеет решающее значение для поддержания целостности сигнала в RF-приложениях.
Тепловая устойчивость - еще одна отличительная характеристика подложки RO3006 Rogers.Этот ламинат может выдерживать суровые условия высокой температуры без ущерба для производительности.Кроме того, его теплопроводность 0,79 W/mK позволяет эффективно рассеивать тепло, что еще больше повышает надежность цепи.
| Недвижимость |
RO3006 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
6.15±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
6.5 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,tanδ |
0.002 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
- 262 |
Z |
ppm/°C |
10 ГГц -50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Размерная стабильность |
0.27
0.15 |
X
Y |
мм/м |
КОНД А |
IPC-TM-650 2.2.4 |
| Сопротивляемость объема |
105 |
|
MΩ.cm |
КОНД А |
IPC 2.5.17.1 |
| Сопротивляемость поверхности |
105 |
|
MΩ |
КОНД А |
IPC 2.5.17.1 |
| Модуль тяги |
1498
1293 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Поглощение влаги |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Специфическая температура |
0.86 |
|
j/g/k |
|
Расчеты |
| Теплопроводность |
0.79 |
|
W/M/K |
50°C |
ASTM D 5470 |
Коэффициент теплового расширения
(-55-288°С) |
17
17
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Плотность |
2.6 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
7.1 |
|
Иб/ин. |
1 унция, EDC после сварки |
IPC-TM 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Преимущества использования ПХБ Rogers RO3006
Одним из наиболее значимых преимуществ Rogers RO3006 являются его однородные механические свойства, которые делают его идеальным для многослойных конструкций досок.Постоянная диэлектрическая константа позволяет более гибко проектироватьЭта особенность особенно полезна для инженеров, работающих над сложными проектами, требующими точности и адаптивности.
Кроме того, низкий коэффициент расширения Rogers RO3006 в плоскости тесно совпадает с коэффициентом расширения меди, что имеет решающее значение для обеспечения надежности поверхностно-монтируемых агрегатов.Эта характеристика особенно важна для применений, чувствительных к температурным колебаниям.Инженеры могут быть уверены, что их конструкции будут сохранять целостность даже при изменяющихся условиях.

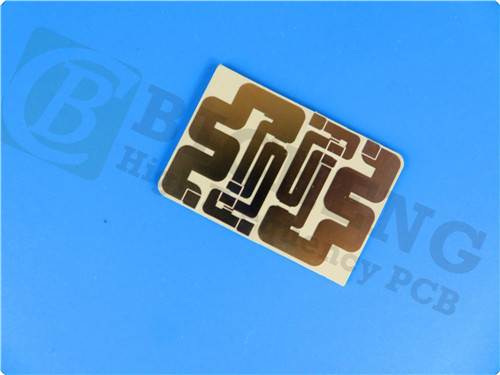

Спецификации ПХБ
Планшет имеет размер 51,51 мм х 25 мм.5 мм и содержат минимум следа/пространство 4/6 миллиметровС толщиной готовой платы 0,25 мм, спецификации гарантируют, что этот ПКБ отвечает строгим стандартам, требуемым в современной электронике.масса готовой меди устанавливается на 1 унцию (1.4 миллиметров) на внешних слоях, обеспечивая прочную основу для эффективной электрической производительности.
Типичные применения ПКБ Rogers RO3006
Универсальность ПКБ Rogers RO3006 позволяет использовать его в широком спектре приложений.
- Автомобильные радиолокационные системы: повышение безопасности и навигационных возможностей.
- Глобальные позиционирующие спутниковые антенны: обеспечение надежной связи для технологий GPS.
- сотовые телекоммуникации: поддержка усилителей мощности и антенн для надежных коммуникационных сетей.
- Патч-антенны для беспроводной связи: обеспечение эффективной передачи сигнала в различных устройствах.
- Спутники прямого вещания: содействие высококачественной спутниковой связи.
- Системы кабельных линий передачи данных: обеспечение эффективной передачи данных между отраслями.
- Устройства дистанционного чтения счетчиков: оптимизация сбора данных в управлении коммунальными услугами.
- Силовые планы: поддержка распределения энергии в сложных электронных системах.
Интегрируя Rogers RO3006 в эти приложения, компании могут произвести революцию в своих RF-конструкциях и достичь повышенных уровней производительности.
| ПКБ-материал: |
ПТФЕ-композиты, наполненные керамикой |
| Наименование: |
RO3006 |
| Диэлектрическая постоянная: |
6.15 |
| Фактор рассеивания |
0.002 10 ГГц |
| Количество слоев: |
Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ |
| Вес меди: |
0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм) |
| Толщина ламината: |
5миллиметров (0,127 мм), 10миллиметров (0,254 мм), 20миллиметров (0,508 мм), 30миллиметров (0,762 мм), 60миллиметров (1,524 мм) |
| Размер ПКБ: |
≤ 400 мм х 500 мм |
| Маска для сварки: |
Зеленый, черный, синий, желтый, красный и т.д. |
| Окончание поверхности: |
Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP, чистое покрытие золотом и т.д. |
Производственный процесс и экономическая эффективность
Еще одним важным аспектом PCB Rogers RO3006 является его экономически эффективный процесс производства.Это делает его привлекательным вариантом для предприятий, которые хотят расширить свою деятельность, обеспечивая при этом высокую производительность своих продуктов..
Заключение: Будущее высокочастотных ПХБ
Поскольку спрос на надежные и эффективные решения для радиочастотных и микроволновых батарей продолжает расти, ПКБ Rogers RO3006 выступает в качестве маяка инноваций и совершенства.тепловая устойчивость, и экономической эффективности, он готов переопределить ландшафт проектирования высокочастотных ПКБ.
Для инженеров и дизайнеров, стремящихся оптимизировать свои проекты, Rogers RO3006 предлагает возможность поднять свои RF-приложения на новые высоты.Если у вас есть какие-либо вопросы или запросы по поводу этого PCB, вы можете общаться с нами онлайн или отправить электронную почту нашей команде по продажам на sales10@bichengpcb.com.
