В эпоху, когда высокочастотные приложения становятся все более важными, спрос на более совершенные печатные платы (ПКБ) никогда не был таким большим.Изготовлен из передовых материалов Роджерса., представляет собой значительный прогресс в этой области, предлагая исключительную производительность и экономическую эффективность как для инженеров, так и для конструкторов.
Понимание материалов Rogers RO4350B
В основе успеха ПХБ RO4350B лежит его уникальный состав.обеспечивает электрические характеристики, соперничающие с традиционными вариантами ПТФЕ, обеспечивая при этом производственную способность, аналогичную эпоксидной/стекловойЭта инновационная конструкция позволяет строго контролировать диэлектрическую постоянную (Dk) и минимизирует потери, что делает ее идеальной для высокочастотных приложений.
Ключевые свойства ПХБ RO4350B
ПКБ RO4350B имеет диэлектрическую постоянную 3,48 ± 0,05 при 10 ГГц, обеспечивающую минимальную деградацию сигнала.критическое требование для современной высокоскоростной электроникиЭти атрибуты делают ПХБ RO4350B надежным выбором для различных применений, от телекоммуникаций до автомобильных датчиков.
| Недвижимость |
RO4350B |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.48±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.66 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,δ |
0.0037
0.0031 |
Z |
|
10 ГГц/23°С
2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
+50 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
1.2 х 1010 |
|
MΩ.cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
5.7 х 109 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Электрическая сила |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51 мм ((0.020") |
IPC-TM-650 2.5.6.2 |
| Модуль тяги |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Прочность на растяжение |
203 ((29.5)
130(18.9) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Сила изгиба |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Размерная стабильность |
<0.5 |
X,Y |
мм/м
(мл/дюйм) |
после вырезки + E2/150°C |
IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C до 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
А. |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Теплопроводность |
0.69 |
|
W/M/oK |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.06 |
|
% |
48 часов погружения 0.060"
температура образца 50°C |
ASTM D 570 |
| Плотность |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
0.88
(5,0) |
|
Н/мм
(PLI) |
После сварки 1 унция.
Фойла для ЭДС |
IPC-TM-650 2.4.8 |
| Возгораемость |
(3) V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Экономичность без компромиссов
Одной из наиболее убедительных причин выбора ПХБ RO4350B является их рентабельность.позволяет снизить затраты на производствоИнженеры могут достичь высокопроизводительных результатов за долю затрат, связанных с традиционными микроволновыми ламинатами, что делает RO4350B умным выбором для бюджетных проектов.
Размерная стабильность и теплоустойчивость

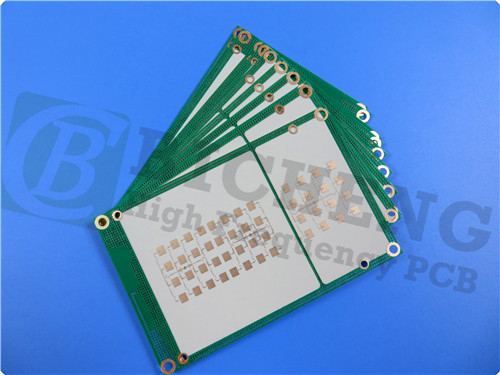

Размерная стабильность имеет решающее значение в высокочастотных конструкциях, и ПХБ RO4350B превосходит в этом отношении.обеспечение надежной производительности в многослойных конструкциях досокПКБ имеет двухслойный набор с:
- Толщина медного слоя: 35 мкм на обоих слоях.
- Rogers RO4350B Толщина ядра: 0,338 мм (13,3 миллиметра).
- Толщина доски: 0,5 мм.
Кроме того, с температурой стеклянного перехода (Tg), превышающей 280 ° C (536 ° F), RO4350B сохраняет свою структурную целостность даже в экстремальных тепловых условиях.
Водопоглощение и надежность
PCB RO4350B имеет низкую скорость поглощения воды всего на 0,06%, что повышает его надежность в различных условиях.Эта характеристика помогает предотвратить деламинирование и обеспечивает долгосрочную долговечность, что делает его подходящим для применения, когда воздействие влаги является проблемой.
Многогранное применение в различных отраслях промышленности
Универсальность ПХБ RO4350B делает их идеальными для различных высокочастотных приложений.
- Антенны сотовой базовой станции: поддержка растущего спроса на мобильную связь.
- Радиодифференцированные идентификационные теги: Упрощение эффективных решений отслеживания.
- Автомобильные радары и датчики: повышение безопасности и точности систем транспортных средств.
- ЛНБ для спутников прямого вещания: обеспечение высококачественной передачи сигнала.
Стандарты обеспечения качества и испытаний
Каждый ПКБ проходит строгое 100% электрическое тестирование перед отгрузкой, соблюдая стандарты качества IPC-класса-2.Эта приверженность качеству гарантирует, что каждая доска отвечает самым высоким ожиданиям, обеспечивая спокойствие для инженеров и дизайнеров.
Заключение: Будущее технологии ПХБ
Подводя итог, ПКБ RO4350B - это революционное решение для высокочастотных приложений, сочетающее производительность, надежность и экономическую эффективность.С его передовыми свойствами материала и универсальными приложениями, он готов ответить на вызовы современной электроники.
