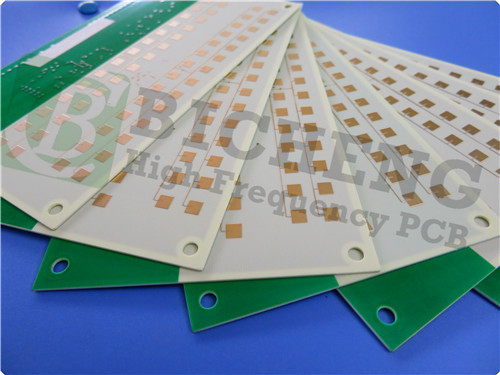

20mil Rogers RO4535 Высокочастотные ПКБ для рынков антенн

Поскольку спрос на высокочастотные приложения продолжает расти, потребность в передовых технологиях печатных плат (PCB) никогда не была более важной.инновационное решение от Rogers Corporation, разработанное для удовлетворения специфических требований рынка антеннВ этой статье рассматриваются особенности, преимущества, конструкционные детали и применения ПКБ RO4535, предоставляя понимание для инженеров и дизайнеров, желающих улучшить свои проекты.

Введение в RO4535

Высокочастотные ламинированные материалы RO4535 разработаны для расширения возможностей успешной серии продуктов RO4000 в антенных приложениях.стеклоусиленный материал на основе углеводородов предлагает контролируемую диэлектрическую постоянную, низкая потеря производительности, и отличный ответ пассивной интермодуляции (PIM), что делает его особенно подходящим для мобильной инфраструктуры микрополосы антенны.

Одной из отличительных особенностей RO4535 является его совместимость с обычной FR-4 и высокотемпературной безсвинцовой сваркой.RO4535 не требует специальной обработки для приготовления с покрытым отверстиемЭта доступность и простота использования позволяют дизайнерам оптимизировать как цену, так и производительность в своих проектах антенн.

Основные характеристики и технические характеристики

Этот ПХБ имеет множество функций, которые повышают его производительность в высокочастотных приложениях:

- Диэлектрическая постоянная: 3,44 ± 0,08 при 10 ГГц/23°С, обеспечивая предсказуемое поведение сигнала.


- Фактор рассеивания: 0,0037 при 10 ГГц/23°С, что способствует минимальной потере сигнала.


- Теплопроводность: 0,6 Вт/м/° К, что облегчает эффективное управление теплом.


- Коэффициент теплового расширения (CTE): по оси X CTE 16 ppm/°C, по оси Y CTE 17 ppm/°C, по оси Z CTE 50 ppm/°C. Это тесно соответствует тепловому расширению меди,уменьшение стресса и повышение надежности.


- Высокая температура перехода стекла (Tg): более 280 °C, что позволяет ему выдерживать высокотемпературные условия обработки и эксплуатации.


- Низкое поглощение воды: всего 0,09%, что повышает долговечность и надежность в различных условиях окружающей среды.


- Соответствие UL-94 V-0: доступен с Rogers® RoHS-соответствующей огнеупорной технологией, обеспечивающей безопасность и надежность.

Эти особенности делают ПКБ RO4535 привлекательным выбором для инженеров, стремящихся расширить границы технологии антенны.

Подробности строительства

Этот ПКБ разработан с учетом точности и производительности.

- Складывание: двухслойный жесткий ПКБ с:
- Медный слой 1: 35 мкм
- Роджерс РО4535 Ядро: 0,508 мм (20 миллиметров)
- Медный слой 2: 35 мкм

- Размеры доски: 53 мм х 53 мм, с допустимым допустимым отклонением ± 0,15 мм.
- Минимальное пространство: 4/4 миллиметра, что позволяет создавать сложные конструкции.
- Минимальный размер отверстия: 0,3 мм, без слепых проемов.
- Толщина готовой доски: 0,6 мм, обеспечивая прочную платформу для компонентов.
- Накопленная медная масса: 1 унция (1,4 миллилитра) на внешних слоях, обеспечивая хорошую проводимость.
- Толщина покрытия: 20 мкм, улучшение соединения.
- Окончание поверхности: погружение золото для оптимальной сварной способности.
- Шелковый экран: белый сверху, без шелкового экрана снизу.
Зеленый как сверху, так и снизу.

Обеспечение качества

Качество имеет первостепенное значение в производстве печатных плат, и RO4535 не является исключением.обеспечение соответствия стандартам качества IPC-класса 2Изображения Gerber RS-274-X поставляются от наших клиентов, гарантируя, что каждый ПКБ уникален для требований.

Применение ПКБ RO4535

RO4535 PCB специально разработан для широкого спектра высокочастотных приложений, включая:

- Антенны базовых станций сотовой инфраструктуры: по мере развития мобильных сетей необходимость в надежных высокопроизводительных антеннах становится критической.


- WiMAX Антенные сети: поддерживая высокоскоростную беспроводную связь, RO4535 идеально подходит для приложений, требующих надежной целостности сигнала.

Эти приложения подчеркивают универсальность и эффективность ПКБ RO4535 в удовлетворении требований современных беспроводных технологий.

Заключение

Высокочастотные печатные платы RO4535 представляют собой значительный прогресс в технологии антенны, сочетая экономическую эффективность с превосходными характеристиками.и надежность делают его отличным выбором для инженеров и дизайнеров, которые хотят оптимизировать свои антенны без ущерба для качества.

Поскольку промышленность продолжает использовать высокочастотные приложения, ПКБ RO4535 готов ответить на вызовы завтрашнего дня.Свяжитесь с нашей командой продаж сегодня и узнайте, как RO4535 может улучшить ваш следующий проект.
