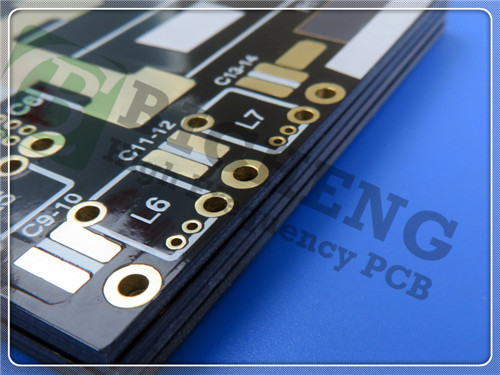

F4BTMS233 PCB 2-слойный 40mil 1,016 мм толщиной OSP

Представляем PCB F4BTMS233, первоклассное решение, предназначенное для высоконадежных приложений в сложных условиях.F4BTMS233 представляет собой значительный прогресс в разработке материалов и производственных процессах.Проектированный с значительным количеством керамики и усиленный сверхтонкой и сверхтонкой стеклянной волокной ткани, этот PCB обеспечивает повышенную производительность и широкий диапазон диэлектрических констант,что делает его идеальным выбором для аэрокосмических и других критических приложений..

Расширенный состав материала

F4BTMS233 использует уникальную смесь специальной нано-керамики, смешанной с политетрафторэтиленовой смолой (PTFE),значительное снижение негативного влияния стекловолокна на распространение электромагнитных волнЭта инновационная формула уменьшает диэлектрическую потерю, повышая при этом размерную стабильность и уменьшая анизотропию X/Y/Z.В результате получается материал, который не только улучшает электропрочность, но и обладает повышенной теплопроводностью и низким коэффициентом теплового расширенияКроме того, стабильные диэлектрические температурные характеристики материала делают его подходящим для широкого спектра условий эксплуатации.

Ключевые особенности

- Диэлектрическая постоянная (Dk): 2,33 при 10 ГГц, обеспечивая надежную производительность в высокочастотных приложениях.
- Фактор рассеивания: 0,0010 при 10 ГГц и 0,0011 при 20 ГГц, обеспечивая минимальные потери энергии.
- Коэффициент теплового расширения (CTE): ось X при 35 ppm/°C, ось Y при 40 ppm/°C и ось Z при 220 ppm/°C, действительные от -55°C до 288°C.
- Низкий тепловой коэффициент Dk: -122 ppm/°C, сохраняющий стабильность от -55°C до 150°C.
- UL-94 V0: обеспечение соответствия строгим стандартам воспламеняемости.
- Низкая влагопоглощение: всего 0,02%, повышение надежности в различных условиях.

Подробная информация о сборке и конструкции ПКБ

PCB F4BTMS233 имеет двухслойную жесткую конструкцию со следующими характеристиками:

- Медный слой 1: 35 мкм
- F4BTMS233 Ядро: 1,016 мм (40 мм)
- Медный слой 2: 35 мкм

Размеры доски установлены на 40 мм х 108 мм (± 0,15 мм), с толщиной готовой доски 1,1 мм. На внешних слоях предоставляется готовый медный вес 1 унции (1,4 миллиметра),обеспечение оптимальной проводимости.

Дополнительные детали конструкции включают минимальное пространство следов 5/4 миллиметров, минимальный размер отверстия 0,3 мм и толщину покрытия 20 мкм.Окончание поверхности - OSP (органический консервант для сварки)В верхней части шелковой экрана напечатана белый цвет, в то время как верхняя сварная маска ярко-синяя, что обеспечивает четкую идентификацию компонента.

Чтобы гарантировать качество, до отгрузки проводится 100% электрическое испытание, чтобы убедиться, что каждый ПКБ соответствует самым высоким стандартам производительности.

Изображение поставляется в формате Gerber RS-274-X, что облегчает бесшовную интеграцию со стандартными производственными процессами.

Обеспечение качества

Произведенный в соответствии со стандартами IPC-класса-2, ПКБ F4BTMS233 обеспечивает умеренный уровень надежности, подходящий для потребительской электроники и специализированных приложений.Эта приверженность качеству гарантирует продукт, который постоянно отвечает строгим критериям производительности.

Типичные применения

PCB F4BTMS233 идеально подходит для различных применений, включая:

- Аэрокосмическое оборудование: идеально подходит для космического и кабинового оборудования, требующего высокой надежности.


- Приложения для микроволновых и радиочастотных станций: подходит для передовых микроволновых компонентов и радиочастотных систем.


- Военный радар: идеально подходит для радара и военных приложений, требующих точности.


- Сети питания и фазочувствительные антенны: предназначены для фазовых антенн и спутниковой связи.

Заключение

Откройте для себя преимущества ПКБ F4BTMS233, разработанных для высокочастотных и надежных применений.и строгие стандарты качества, этот ПХБ готов удовлетворить требования современной электроники.
