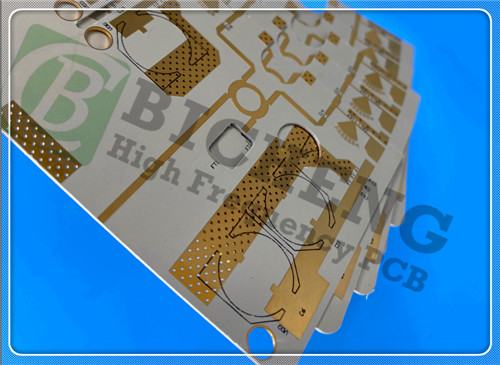

31mil IsoClad 933 PCB 2-слойная погруженная оловянная схема

Сегодня мы рады представить вам наш новейший, недавно поставленный двухслойный Rogers IsoClad 933 PCB.Этот современный продукт был специально разработан для удовлетворения требований высокопроизводительных приложений, что делает его идеальным выбором для таких отраслей, как телекоммуникации, аэрокосмическая промышленность и оборона.

Введение в материал Rogers IsoClad 933
Фундамент этого PCB построен на ламинатах Rogers IsoClad 933, которые являются неткаными стекловолокнами / композитами из ПТФЕ.Эти ламинированные материалы предназначены для обеспечения исключительных характеристик при сохранении гибкости, что делает их подходящими для применения, где необходимо соответствие.

Уникальный состав и процесс производства
Нетканая арматура в ламинатах IsoClad 933 позволяет повысить адаптивность в конечном дизайне цепи.эти ламината обеспечивают высокую размерную устойчивость и повышенную механическую прочностьЭтот дизайн приводит к продукту, который менее жесткий, чем традиционная тканеная стекловолокна, обеспечивая большую универсальность в применении.

Ключевые особенности
ПКЖ Rogers IsoClad 933 имеет ряд особенностей, которые отличают его от обычных ПКЖ:

Диэлектрическая постоянная (Dk): 2,33 при 10 ГГц/23°С обеспечивает стабильную электрическую производительность на различных частотах.


Фактор рассеивания: 0,0016 при 10 ГГц/23°С минимизирует потерю энергии во время передачи сигнала, повышая общую эффективность.


Сильная прочность: 10 фунтов на дюйм, обеспечивая долговечность и надежность в сложных условиях.


Низкое поглощение воды: 0,05% повышает надежность, особенно в влажных условиях.


Низкий выброс газов: с общей потерей массы (TML) 0,03%, наши ПХБ минимизируют риск загрязнения.


Большая однородность Dk: постоянная диэлектрическая производительность по всей линии повышает целостность сигнала.

Преимущества Rogers IsoClad 933

Преимущества использования Rogers IsoClad 933 в проектировании печатных пластин многочисленны:

Гибкость: ламинат менее жесткий, чем стекловолокно, что позволяет более гибкие конструкции без ущерба для производительности.


Изотропные свойства: эти материалы демонстрируют высокую изотропию в осях X, Y и Z, обеспечивая постоянную производительность во всех измерениях.


Стабильная Dk: диэлектрическая постоянная остается стабильной в широком диапазоне частот, что делает ее подходящей для различных применений.


Улучшенная размерная стабильность: это свойство позволяет ПХБ поддерживать свою форму и производительность в различных условиях окружающей среды.

Конфигурация сборки ПКБ

Складывание вновь поставленных ПКБ было продуманно спроектировано для оптимизации производительности:

Медный слой 1: 35 мкм
Роджерс ИзоКлад 933 Ядро: 0,787 мм (31 мм)
Медный слой 2: 35 мкм

Эта конфигурация не только повышает электрическую производительность, но и способствует механической целостности ПКБ.

Подробности строительства
Точность является ключом в строительстве этого ПХБ:

Размеры доски: 70,07 мм х 58,31 мм (± 0,15 мм)
Минимальный пробел/пространство: 5/4 миллиметров, что позволяет создавать конструкции с высокой плотностью.
Минимальный размер отверстия: 0,3 мм, что облегчает универсальность размещения компонентов.
Толщина готовой доски: 0,9 мм, обеспечивая прочное, но легкое решение.
Оконченный вес меди: 1 унция (1,4 миллиметра) для внешних слоев, обеспечивающих достаточную проводимость.
Толщина покрытия: 20 мкм для надежных соединений.
Окончание поверхности: Погружение олово для защиты от окисления и обеспечения сварной способности.
Верхний шелковый экран: белый для четкой маркировки.
Верхняя маска: синяя для повышения видимости.
Испытания: 100% электрические испытания проводятся перед отгрузкой, гарантируя качество.

Изображения и стандарты соответствия
Художественная работа для этого печатного листа предоставляется в формате Gerber RS-274-X, обеспечивая совместимость со стандартными производственными процессами.Соответствие стандартам IPC класса 2 гарантирует умеренный уровень надежности, что делает этот ПХБ подходящим для различных применений.

Всемирная доступность
Этот ПХБ доступен во всем мире, предоставляя доступное решение для инженеров и конструкторов во многих отраслях.

Типичные применения

Многофункциональность этого печатного листа позволяет использовать его в различных высокопроизводительных приложениях, включая:

Конформические антенны: необходимы для гибкой конструкции в передовых системах связи.


Штрип-линия и микроштрипы: идеально подходят для передачи радиочастотного сигнала.


Системы управления: поддержка военных и аэрокосмических технологий.


Радарные и электронные системы войны: обеспечение надежной производительности в критических приложениях.

Заключение
Недавно поставленный двухслойный ПКБ Rogers IsoClad 933 представляет собой значительный прогресс в технологии ПКБ,сочетание высокопроизводительных материалов и тщательной инженерии для обеспечения исключительных характеристик для высокочастотных приложенийДля дальнейших вопросов или для размещения заказа, пожалуйста, не стесняйтесь связаться с нами сегодня.
