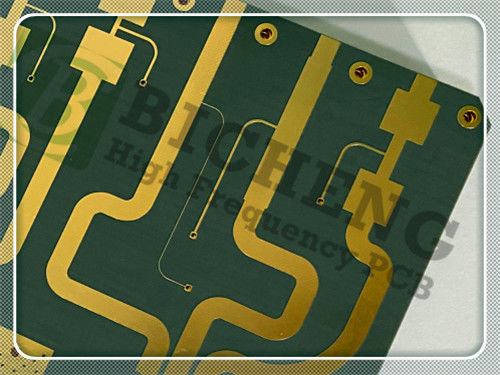

20-миллиллиллионные PCB с погружением в золото

В условиях стремительно меняющегося технологического ландшафта спрос на высокопроизводительные печатные платы постоянно растет.Двухслойный жесткий ПКБ TLY-5 был представлен в качестве передового решения, специально разработанный для удовлетворения строгих требований автомобильных радаров и телекоммуникационных приложений.и применения ПХБ TLY-5, предоставляя ценные сведения для инженеров, производителей и лиц, принимающих решения.

Введение в TLY-5
Ламинат TLY-5 изготовлен из легкого тканевого стекловолокна, что значительно повышает его размерную стабильность по сравнению с традиционными композитами PTFE, усиленными резкими волокнами.Эта тканеная конструкция обеспечивает механически устойчивый ламинат, что делает его подходящим для больших объемов производства. С низким коэффициентом рассеивания TLY-5 особенно хорошо подходит для автомобильных радарных приложений, предназначенных для работы на частоте 77 ГГц,а также для различных антенн в миллиметровых частотах волн.

Ключевые особенности
ПКБ TLY-5 имеет несколько передовых функций, которые отличают его от других на рынке:

Диэлектрическая постоянная: ламинат имеет диэлектрическую постоянную 2,2 с плотной толерантностью 0,02 при 10 ГГц / 23 °C.Эта последовательность обеспечивает надежную целостность сигнала в различных приложениях..


Тангенс потери: исключительно низкий тангенс потери 0,0009 на частоте 10 ГГц минимизирует потери энергии, повышая общую эффективность в высокочастотных операциях.


Плотность: с удельной массой 2,19 г/см3, материал сочетает в себе легкие свойства с прочной механической прочностью.


Поглощение влаги: скорость поглощения влаги ограничивается всего 0,02% и обеспечивает стабильность и надежность в различных условиях окружающей среды.


Коэффициент теплового расширения (CTE): значения CTE 26 ppm/°C в оси X, 15 ppm/°C в оси Y и 217 ppm/°C в оси Z способствуют тепловой стабильности ПКБ.

Преимущества
ПКБ TLY-5 имеет множество преимуществ, что делает его отличным выбором для различных применений:

Размерная стабильность: тканеная структура из стекловолокна обеспечивает повышенную механическую стабильность, гарантируя, что ПКБ сохраняет свои размеры в различных условиях.


Наименьший фактор рассеивания: эта характеристика приводит к повышению эффективности передачи сигнала, что делает его идеальным для высокочастотных приложений.


Низкая поглощение влаги: минимальная поглощение влаги повышает долговечность и производительность ПХБ в влажной среде.


Высокая прочность кожуры меди: эта особенность обеспечивает прочные взаимосвязи, что способствует надежности и долговечности ПКБ.


Единая диэлектрическая константа: последовательные диэлектрические свойства приводят к надежной производительности в широком диапазоне частот, необходимой для точных приложений.

Конструкция и спецификации ПКБ
Этот двухслойный жесткий печатный лист изготовлен с тщательным вниманием к деталям:

Складывание: ПХБ состоит из двух медных слоев (по 35 мкм каждый) вокруг ядра TLY-5, который измеряет 0,508 мм (20 миллиметров).


Размеры доски: размеры установлены на 175 мм х 170 мм, с допуском ± 0,15 мм, что позволяет точно интегрировать в различные конструкции.


Минимальный след/пространство: спецификации позволяют минимальный след и пространство 9/12 миллиметров, принимая схемы с высокой плотностью.


Минимальный размер отверстия: минимальный размер отверстия 0,3 мм поддерживает различные типы компонентов и облегчает универсальные варианты проектирования.


Толщина готовой доски: толщина готовой доски составляет 0,6 мм, с внешним весом меди 1 унции (1,4 миллиметра).


Поверхностная отделка: для обеспечения отличной электрической проводимости и защиты от факторов окружающей среды применяется погруженное золото.


Шелковый экран и сварная маска: не применяется шелковый экран или сварная маска, обеспечивая чистую и беспрепятственную поверхность для сборки.


Испытания: до отгрузки используется строгий 100%-ный процесс электроиспытаний, гарантирующий, что каждая плата соответствует строгим критериям производительности.

Обеспечение качества
ПКБ TLY-5 соответствует стандартам IPC-класса-2, что гарантирует высокую качество работы и надежность.Эта приверженность контролю качества минимизирует риск сбоев на поле и повышает удовлетворенность клиентов.

Типичные применения
Многофункциональность ПКБ TLY-5 делает его подходящим для широкого спектра применений, включая:

Автомобильный радар: идеально подходит для передовых систем помощи водителю (ADAS) и других технологий безопасности транспортных средств, которые требуют надежной высокочастотной производительности.


Спутниковая/сотовая связь: эффективно поддерживает высокочастотные системы связи, обеспечивая стабильные соединения и передачу данных.


Усилители мощности: улучшают производительность в применении радиочастот, обеспечивая необходимую надежность для критических систем.
LNBs, LNAs, LNCs: эффективны для применения с низким уровнем шума в спутниковой связи, способствуя улучшению качества сигнала.


Аэрокосмическая промышленность: отвечает строгим стандартам надежности и производительности в требовательных аэрокосмических приложениях.
Приложения в диапазонах Ка, E и W: поддерживает передовые технологии в телекоммуникационных и радиолокационных системах.

Заключение
Двухслойные жесткие печатные платы TLY-5 представляют собой значительный прогресс в технологии печатных платок, сочетая высокопроизводительные характеристики с проверенной надежностью и экономической эффективностью.Его прочные электрические свойства, отличная размерная стабильность и совместимость со стандартными производственными процессами делают его идеальным выбором для современных электронных приложений.Поскольку спрос на инновационные решения продолжает расти, PCB TLY-5 выделяется как надежный вариант, который отвечает вызовам современных сложных конструкций.Инвестиции в этот ПХБ не только повышают производительность, но и обеспечивают долгосрочное удовлетворение инженеров и их проектов.
