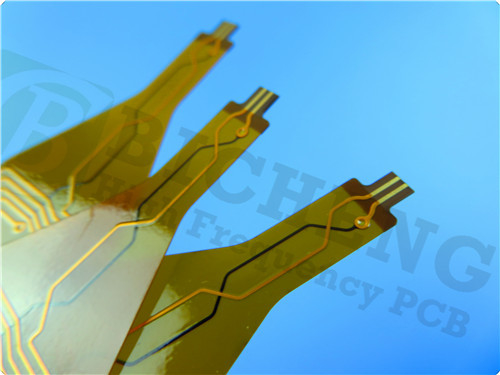

Полиамидный ПХБ 25ум ФПК 2-слойный 0,24 мм толщиной погружения золото

Мы рады представить наш недавно поставленный SF305 безгалогеновый пламенно-стойкий гибкий печатный лист, высокопроизводительное решение, предназначенное для передовых гибких электронных приложений.Разработан с использованием шенгьи технологий с двухсторонним гибким медным ламинированным клеем SF305 (FCCL), этот печатный лист разработан для удовлетворения требований высокочастотного передачи сигнала и динамических сценариев изгиба.Автомобильная электроника, и медицинских изделий, этот PCB сочетает в себе передовые технологии с исключительной надежностью и производительностью.

Почему выбрать гибкий ПКБ SF305?


1Непревзойденная высокочастотная производительность:
Благодаря диэлектрической постоянной (Dk) 3,3 и коэффициенту рассеивания (Df) 0,0019 на частоте 10 ГГц, этот ПКБ обеспечивает минимальную потерю сигнала, что делает его идеальным для высокочастотных и миллиметровых волн.

2Исключительная гибкость и долговечность:
Проектированный для устойчивости к повторному изгибу, ПКБ SF305 имеет прочность шелушения ≥ 1 Н/мм и превосходит отраслевые стандарты в динамических тестах на изгиб.Это идеальный выбор для складываемых и носимых устройств, требующих долгосрочной надежности.

3Построен для выживания в суровых условиях:
Строго протестированный для условий высокой температуры и высокой влажности (двойной 85) и термоупорности (-40 ° C до 125 ° C), этот ПХБ разработан для процветания в самых требовательных условиях.Скорость поглощения влаги ≤ 10,5% и химическая стойкость ≥ 80% еще больше повышают его долговечность.

4Экологически чистые и безопасные:
В соответствии со стандартами воспламеняемости UL94 V-0, ПКБ SF305 не содержит галогенов, что делает его экологически чистым выбором для современной электроники.

5. Экономично эффективно
Предлагая превосходное соотношение стоимости и эффективности по сравнению с импортными альтернативами, такими как DuPont Pyralux AP.

Подробная информация о сборке и строительстве ПКБ
SF305 Flexible PCB представляет собой двухслойный гибкий печатный лист, предназначенный для высокой надежности и производительности.

Медные слои: 35 мкм (оба слоя)

Толщина клея: 20 мкм (верхушка и нижняя часть)

Материал ядра: SF305 полиамид (25 мкм)

Толщина доски: 0,24 мм

Поверхностная отделка: Неэлектрический никель с погружением в золото (ENIG)

Маска для сварки: желтая (вверху и снизу)

Шелковый экран: белый (только верхний)

Толщина покрытия: 20 мкм

Минимальный пробег: 14/16 миллиметров.

Минимальный размер отверстия: 0,5 мм

Электрическое испытание: 100% испытано до отправки

Размеры доски составляют 75 мм х 62 мм, с допустимым допустимым отклонением ± 0,15 мм, что обеспечивает компактное и точное соответствие вашим приложениям.

Художественная работа поставляется в формате Gerber RS-274-X, обеспечивая совместимость со стандартными инструментами проектирования печатных плат.

Изготовленный в соответствии со стандартами качества IPC-класса-2, этот ПКБ гарантирует надежность и долговечность.

Заявления
Гибкие печатные платы SF305 являются универсальным решением для широкого спектра отраслей промышленности, включая:

Потребительская электроника: складываемые смартфоны, носимые устройства, цифровые камеры и видеорегистраторы.

Автомобильные системы: передовые системы помощи водителю (ADAS), датчики и модули управления.

Промышленное оборудование: офисные автоматические устройства, робототехника и системы управления.

Медицинские изделия: гибкие схемы для диагностического и мониторингового оборудования.

Свяжитесь с нами.
Если вы ищете гибкую печатную плату, которая сочетает в себе передовые технологии с непревзойденной надежностью, то гибкая печатная плата без галогенов SF305 является идеальным выбором.Наша команда здесь, чтобы предоставить услуги по производству и быстрой доставки для удовлетворения потребностей вашего проекта.
