В мире высокочастотной электроники, спрос на надежные, высокопроизводительные печатные платы (PCB) постоянно растет.Мы специализируемся на поставке печатных плат с использованием материалов высокочастотных схем Rogers RO3210, обеспечивая исключительную электрическую производительность и механическую стабильность для самых требовательных приложений.
Что такое RO3210?
RO3210 - это керамический ламинат, усиленный стекловолокном, разработанный корпорацией Роджерс для обеспечения превосходных электрических и механических свойств.Этот материал сочетает в себе гладкость поверхности нетканых ламинатах из ПТФЕRO3210 идеально подходит для высокочастотных применений.предлагает улучшенную механическую стабильность и постоянные характеристики.
Почему RO3210?
RO3210 - это не просто другой материал для печатных пластин, он меняет правила игры.Ламинат из стекловолокна предназначен для уникального сочетания электрических и механических свойств.К его отличительным особенностям относятся:
Исключительная электрическая производительность: с диэлектрической постоянной (Dk) 10,2 и низким коэффициентом рассеивания 0,0027 при 10 ГГц, RO3210 обеспечивает минимальную потерю сигнала,что делает его идеальным для высокочастотных приложений.
Механическая устойчивость: Стеклянная арматура обеспечивает превосходную жесткость, упрощая обработку во время изготовления и сборки.
Тепловая надежность: с теплопроводностью 0,81 Вт/мк и коэффициентом теплового расширения (CTE), соответствующим меду, RO3210 обеспечивает надежную производительность даже при тепловом напряжении.
Гладкость поверхности: гладкая поверхность материала обеспечивает более тонкие толерантности гравировки линий, что позволяет создавать сложные схемы.
| RO3210 Типичная стоимость |
| Недвижимость |
RO3210 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
10.2±0.5 |
Z |
|
10 ГГц 23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
10.8 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,tanδ |
0.0027 |
Z |
|
10 ГГц 23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
-459 |
Z |
ppm/°C |
10 ГГц от 0°C до 100°C |
IPC-TM-650 2.5.5.5 |
| Размерная стабильность |
0.8 |
X, Y |
мм/м |
КОНД А |
ASTM D257 |
| Сопротивляемость объема |
103 |
|
MΩ.cm |
КОНД А |
IPC 2.5.17.1 |
| Сопротивляемость поверхности |
103 |
|
MΩ |
КОНД А |
IPC 2.5.17.1 |
| Модуль тяги |
579
517 |
МД
CMD |
Кпси |
23°C |
ASTM D 638 |
| Поглощение воды |
<0.1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Специфическая температура |
0.79 |
|
j/g/k |
|
Расчеты |
| Теплопроводность |
0.81 |
|
W/M/K |
80°C |
АСТМ C518 |
Коэффициент теплового расширения
(-55-288°С) |
13
34
|
X,Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C |
TGA |
ASTM D3850 |
| Плотность |
3 |
|
gm/cm3 |
|
|
| Прочность медной кожуры |
11 |
|
ПЛИ |
1 унция, EDC после сварки |
IPC-TM 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Основные характеристики

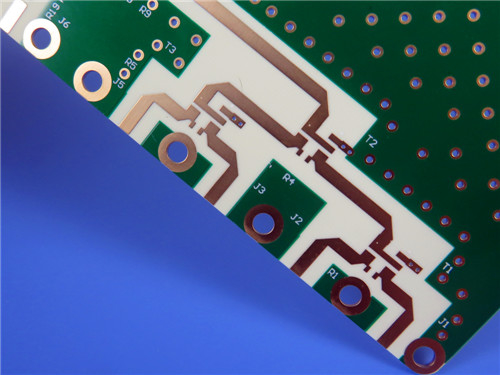

Складка: двуслойный жесткий ПКБ
Материал ядра: Rogers RO3210 (0,635 мм толщины)
Медные слои: 35 мкм каждый
Размеры доски: 40 мм х 44 мм (толерантность: +/- 0,15 мм)
Следы/пространство: 5/6 миллилитров
Размер отверстия: минимум 0,3 мм
Поверхностная отделка: олова с погружением
Маска для сварки: зеленая (вверху и внизу)
Шелковый экран: белый (вверху и внизу)
Обеспечение качества: 100% электрическое испытание перед отправкой
Почему эти подробности важны
Точность: с минимальным пробелом 5/6 миллиметров и гладкой поверхностью, ваши проекты будут выполнены с точностью до точки.
Долговечность: CTE с медью и высокая температура разложения (500°C) обеспечивают долгосрочную надежность, даже в сложных условиях.
Последовательность: наше соблюдение стандартов IPC-класса-2 гарантирует продукт, которому вы можете доверять.
Приложения, требующие превосходства
ПХБ на основе RO3210 являются основой некоторых из самых передовых технологий сегодня. Вот лишь несколько примеров, где эти ПХБ сияют:
Автомобильные системы: от предотвращения столкновений до GPS-антенн, RO3210 обеспечивает надежную производительность в критических автомобильных приложениях.
Беспроводная связь: будь то микрополосы, антенны или инфраструктура базовых станций, наши печатные платы обеспечивают необходимую производительность.
Спутниковые и широкополосные системы: низкая потеря сигнала и тепловая стабильность RO3210 делает его идеальным для спутников прямого вещания и беспроводных широкополосных систем.
Промышленная электроника: мощные задние планеры и удаленные счетчики извлекают выгоду из размерной стабильности и долговечности материала.
Пусть ваше видение воплотится в жизнь
Если вы ищете партнера по поставкам ПХБ, который понимает тонкости высокочастотных приложений, не ищите дальше.Мы готовы воплотить ваши проекты в реальность с помощью ПХБ, которые обеспечивают непревзойденную производительность и надежность..
Свяжитесь с нами сегодня, чтобы обсудить ваш проект и запросить предложение.
