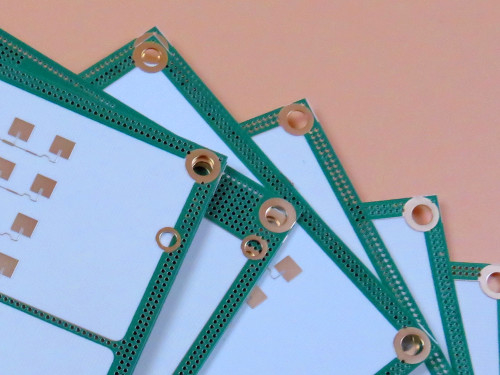

Мы рады представить вам наш недавно поставленный PCB с Роджерсом RO4003C 12mil ламинатами.Ламинат Rogers RO4003C отличается превосходным выбором для инженеров и дизайнеров, ищущих исключительные электрические характеристики и производительностьРазработанные для высокопроизводительных, больших объемов применений, материалы RO4003C сочетают электрические свойства PTFE/тканного стекла с легкостью обработки эпоксида/стекла,что делает их идеальным решением для широкого спектра отраслей.
Ключевые характеристики ПКБ RO4003C
Исключительные электрические характеристики
Диэлектрическая постоянная (Dk): 3,38 ± 0,05 при 10 ГГц
Фактор диссипации: 0,0027 при 10 ГГц, 0,0021 при 2,5 ГГц
Низкие потери и строгий контроль над диэлектрическими свойствами обеспечивают превосходную целостность сигнала, что делает его идеальным для высокочастотных приложений.
Тепловая устойчивость
Теплопроводность: 0,71 W/m/°K
Тепловой коэффициент диэлектрической постоянной: +40 ppm/°C
Высокий Tg (> 280 °C или 536 °F) обеспечивает стабильную производительность в широком диапазоне температур, даже в условиях сильного теплового шока.
Размерная стабильность
Оси X CTE: 11 ppm/°C, оси Y CTE: 14 ppm/°C, оси Z CTE: 46 ppm/°C
Совпадает с тепловым расширением меди, обеспечивая отличную стабильность измерений и надежное качество покрытия.
Низкое поглощение влаги
Поглощение влаги: 0,06%
Эта низкая скорость поглощения влаги повышает надежность в влажной или требовательной среде.
Эффективное производство
Процессы, такие как FR-4, исключающие необходимость в специальной обработке отверстий или обработке.
Конкурентоспособная цена по сравнению с обычными микроволновыми ламинатами.
| RO4003C Типичная стоимость |
| Недвижимость |
RO4003C |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.38±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.55 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,δ |
0.0027
0.0021 |
Z |
|
10 ГГц/23°С
2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
+40 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
1.7 х 1010 |
|
MΩ.cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
4.2 х 109 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Электрическая сила |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51 мм ((0.020") |
IPC-TM-650 2.5.6.2 |
| Модуль тяги |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Прочность на растяжение |
139 ((20.2)
100 ((14.5) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Сила изгиба |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Размерная стабильность |
<0.3 |
X,Y |
мм/м
(мл/дюйм) |
после вырезки + E2/150°C |
IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C до 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
А. |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Теплопроводность |
0.71 |
|
W/M/oK |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.06 |
|
% |
48 часов погружения 0.060"
температура образца 50°C |
ASTM D 570 |
| Плотность |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
1.05
(6,0) |
|
Н/мм
(PLI) |
После сварки 1 унция.
Фойла для ЭДС |
IPC-TM-650 2.4.8 |
| Возгораемость |
Никаких |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Подробная информация о конструкции ПКБ
Этот двухслойный жесткий ПКБ с использованием Rogers RO4003C ядра разработан для выполнения самых высоких стандартов качества и производительности:
Размеры доски: 50 мм х 70 мм (± 0,15 мм)
Складывающий слой:
Медный слой 1: 35 мкм
Rogers RO4003C Ядро: 0,305 мм (12 миллиметров)
Медный слой 2: 35 мкм
Следы/пространство: 5/5 миллилитров (минимум)
Размер отверстия: 0,25 мм (минимум)
Толщина готовой доски: 0,4 мм
Поверхностная отделка: Никель без электричества, Золото без электричества с погружением в палладий (ENEPIG)
Маска для сварки: сверху зеленый, снизу ни один
Шелковый экран: верхний
Обеспечение качества: 100% электрическое испытание перед отгрузкой, соответствующее стандартам IPC-класса-2.
Почему выбрать ПХБ RO4003C?
Идеально подходит для многослойной доски (MLB)
Тепловая и размерная устойчивость RO4003C делает его идеальным для смешанных диэлектрических многослойных пластин, обеспечивая надежную производительность в сложных конструкциях.
Приложения с большим объемом
ПКБ RO4003C, предназначенные для применения с высокой производительностью, подходят для производства больших объемов без ущерба для качества или стоимости.
Всемирная доступность
Наши PCB RO4003C доступны по всему миру, обеспечивая своевременную доставку и поддержку ваших проектов.
Типичные применения
ПКБ Rogers RO4003C широко используются в отраслях промышленности, требующих высокочастотных характеристик и надежности, включая:
Антенны и усилители мощности сотовых базовых станций
Идентификационные метки RF
Автомобильные радары и датчики
LNB для спутников прямого вещания
Качество и надежность
ПКБ RO4003C изготавливаются в соответствии со стандартами IPC-класса 2, обеспечивая высокую надежность и производительность.Вы можете быть уверены, что каждая доска соответствует вашим требованиям..
Получите заявку сегодня!
Независимо от того, проектируете ли вы телекоммуникационные, автомобильные или спутниковые системы, PCB Rogers RO4003C предлагают идеальное сочетание производительности, надежности и экономичности.Свяжитесь с нами сегодня, чтобы обсудить ваши требования и запросить предложениеПозвольте нам помочь вам воплотить в жизнь ваши высокочастотные проекты с ламинатами RO4003C!
