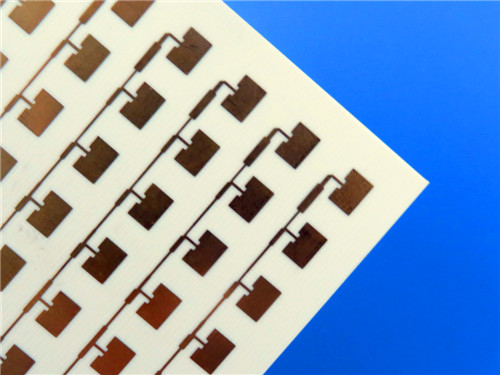

RO4350B PCB 4mil 2-слойная погруженная золотая печатная схема

В Bicheng мы специализируемся на предоставлении современных PCB-решений, которые расширяют границы производительности и надежности.Наши ПКБ Rogers RO4350B разработаны для удовлетворения самых требовательных требований RF и микроволновых приложенийНезависимо от того, разрабатываете ли вы сотовые базовые станции, автомобильные радиолокационные системы или спутниковые устройства связи,наши ПХБ RO4350B - идеальный выбор для вашего следующего прорывного проекта.

Почему Роджерс РО4350Б выделяется
Rogers RO4350B - это инновационный материал, который преодолевает разрыв между высокопроизводительными ламинатами из ПТФЕ и экономически эффективными эпоксидными/стеклянными решениями.

Беспрецедентная электрическая производительность: с тщательно контролируемой диэлектрической постоянной (Dk) 3,48 +/- 0,05 при 10 GHz/23°C и сверхнизким фактором рассеивания 0,0037 при 10 GHz/23°C,RO4350B обеспечивает превосходную целостность сигнала и минимальные потери, даже на высоких частотах.

Тепловое превосходство: высокая температура перехода стекла (Tg) > 280 °C и теплопроводность 0,69 W/m/°K делают его идеальным для среды с высокой мощностью и высокой температурой.

Размерная стабильность: его коэффициент теплового расширения (CTE) тесно соответствует коэффициенту медного (X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C),обеспечение исключительной стабильности измерений для многослойных конструкций из доски.

Экономичное производство: в отличие от традиционных материалов из ПТФЕ, RO4350B может быть обработан с использованием стандартных методов FR-4, что значительно снижает затраты на производство без ущерба для качества.

Наши спецификации ПКБ RO4350B
Мы предлагаем двухслойные жесткие печатные платы, разработанные в соответствии с самыми высокими отраслевыми стандартами.

Размеры доски: 340 мм х 340 мм (1 PCS), с точностью допущения +/- 0,15 мм.

Складывающий слой:

Медный слой 1: 35 мкм

Rogers RO4350B Ядро: 0,102 мм (4 миллиметра)

Медный слой 2: 35 мкм

Следы/пространство: минимум 4/5 миллилитров для сложных конструкций.

Размер отверстия: минимум 0,25 мм для надежных соединений.

Толщина готовой доски: 0,2 мм, что обеспечивает легкую, но прочную конструкцию.

Поверхностная отделка: погружение в золото для повышения сварной способности и долгосрочной надежности.

Обеспечение качества: каждая доска проходит 100% электрическое тестирование и соответствует стандартам IPC-класса-2.

Почему выбрать ПХБ RO4350B?
Идеально подходит для многослойных конструкций: идеально подходит для сложных, смешанных диэлектрических многослойных конструкций.

Экономичное производство: используется стандартная обработка FR-4, что снижает затраты на производство.

Надежность, которой можно доверять: исключительная стабильность размеров и качество отверстия, даже при экстремальных тепловых условиях.

Конкурентоспособные цены: высокопроизводительные ламинированные материалы за небольшую часть стоимости традиционных микроволновых материалов.

Приложения, вдохновляющие на инновации
Эти ПКБ RO4350B используются в широком спектре высокочастотных и высокомощных приложений, включая:

Антенны и усилители мощности сотовых базовых станций

Идентификационные метки RF

Автомобильные радарные и датчиковые системы

ЛНБ для спутников прямого вещания

Всемирная доступность, бескомпромиссное качество
Мы стремимся обеспечить превосходство по всему миру. Наши печатные платы изготавливаются по стандартам IPC-класса-2, обеспечивая надежность и производительность в каждом применении.Мы обеспечим бесперебойную логистику и своевременную доставку..

Ваш следующий шаг: Давайте построим что-нибудь необычное!
Наши пластинки Rogers RO4350B сочетают в себе точность, производительность и доступность, чтобы помочь вам достичь ваших целей.Свяжитесь с нами сегодня, чтобы запросить цитату или обсудить ваши требования к проектуДавайте будем сотрудничать, чтобы создавать решения, которые устанавливают новые стандарты в области инноваций.
