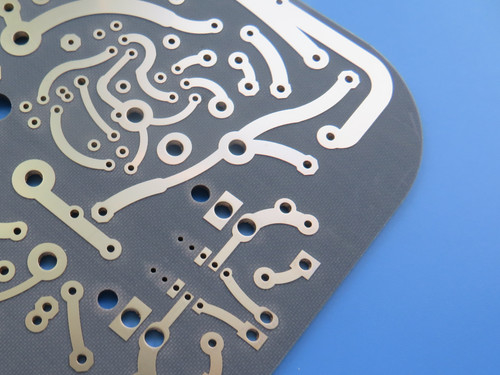

F4BM220 PCB 2 слой 1,575 мм 1 унция медный ENIG закончен

В требовательном мире радиочастотной и микроволновой электроники, целостность сигнала и стабильность материала являются первостепенными.построенный с использованием передового ламината Wangling F4BM220 из PTFE/стекловолокна, обеспечивает исключительную высокочастотную производительность для критических систем связи и радиолокации.Этот ПКБ разработан для удовлетворения строгих требований современных RF приложений.

Точное строительство и ключевые спецификации

Базовый материал: высокопроизводительный композит F4BM220 из ПТФЕ/стекловолокна для превосходных характеристик RF

Количество слоев: 2 слоя с 4/6 миллилитровой пропускной способностью

Размеры доски: 130,5 × 103 мм (терпимость ± 0,15 мм)

Минимальный размер отверстия: 0,3 мм (механическое бурение)

Завершенная толщина: 1,7 мм (ядро 1,575 мм с 35 мкм медными слоями)

Поверхностная отделка: ENIG (неэлектрический никель с погружением в золото) для надежной сварки

Толщина покрытия: 20 мкм для прочных соединений.

Электрическое испытание: 100% испытано до отправки

Оптимизированный набор для производительности RF
Двухслойный набор тщательно спроектирован для максимальной целостности сигнала:

Верхний слой: 35μm ED медная фольга

Ядро: ламинат F4BM220 длиной 1,575 мм (PTFE/композит стекловолокна)

Нижний слой: 35μm ED медная фольга

Особые соображения по проектированию:

Никакой паяльной маски или шелковой экрана, чтобы минимизировать диэлектрические помехи

Все каналы проходны через отверстия (без слепых/зарытых каналов)

Чистая поверхность для оптимальной производительности RF

Почему выбрать материал F4BM220?
Высокочастотные характеристики


Диэлектрическая постоянная (Dk): 2,2±0,04 @ 10GHz - исключительная стабильность для точного контроля импеданса

Ультранизкая потеря: Фактор рассеивания (Df) 0,001 при 10 ГГц для минимальной деградации сигнала

Тепловая стабильность: CTE 25ppm/°C (ось х), 34ppm/°C (ось y) для достоверности измерений

Устойчивость к влаге: поглощение ≤ 0,08% для постоянной работы в различных условиях

Улучшенные характеристики надежности
Уровень воспламеняемости UL-94 V0 для соответствия требованиям безопасности

Отличная температурная стойкость (от -55°C до 288°C)

Тепловой коэффициент Dk: -142ppm/°C (-55°C-150°C) для стабильной работы

Идеальное применение
Этот ПКБ специально разработан для высокочастотных приложений, включая:

Системы микроволновой и радиочастотной связи

Фазовые переключатели и разделители мощности

Оборудование для спутниковой связи

Антенны базовых станций и сети питания

Радарные системы и фазовые антенны

Сцепляющие и комбинирующие устройства

Обеспечение качества и глобальная доступность
Мы соблюдаем строгие стандарты качества, чтобы обеспечить надежную производительность:

Соответствует стандартам IPC-класса-2

Принимает файлы изображений Gerber RS-274-X

Доступность по всему миру с надежными вариантами доставки
