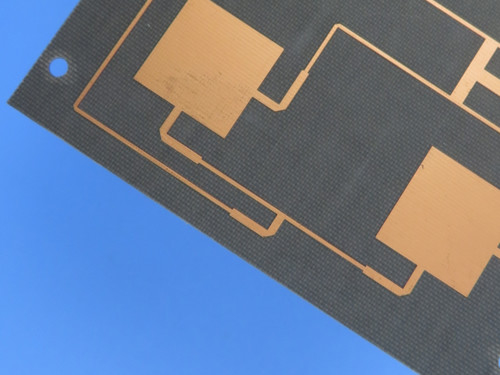

F4BTMS1000 PCB двойной стороной 0,508 мм OSP

Представляем F4BTMS1000, современную двухслойную печатную плату (PCB), тщательно разработанную для высокопроизводительных приложений в таких секторах, как аэрокосмическая, телекоммуникационная,и современная электроникаЭта печатная пластина использует передовые материальные технологии и превосходные производственные процессы, обеспечивая исключительную надежность и производительность, адаптированные для удовлетворения строгих требований современных технологий.

Основные характеристики

- Базовый материал: F4BTMS1000, продвинутый композитный материал


- Количество слоев: 2 слоя, обеспечивающие компактный дизайн


- Размеры доски: 85мм х 40мм (с допуском ± 0,15мм)


- Минимальный пробел и пространство: 4 милли на 4 милли, что позволяет создавать сложные конструкции


- Минимальный размер отверстия: 0,3 мм, для размещения различных компонентов


- Толщина готовой доски: 0,6 мм, обеспечивающая прочность


- Оконченный вес меди: 1 унция (1,4 миллилитра) на внешних слоях для оптимальной проводимости


- через толщина покрытия: 20 мкм, повышая долговечность


- Поверхностная отделка: OSP (органический консервант для сварки)


- Шелковый экран: ни на верхней и нижней поверхностях для чистой отделки


- Маска для сварки: ни на верхней и нижней сторонах, что позволяет применять специальные


- Электрические испытания: 100% электрические испытания проводятся перед отгрузкой для обеспечения качества

ПХБ-накопление

Конструкция F4BTMS1000 отличается точным наборами:

- Медный слой 1: 35 мкм обеспечивает отличную проводимость
- Ядро (F4BTMS1000): 0,508 мм (20 мм), обеспечивающее целостность конструкции
- Медный слой 2: 35 мкм, обеспечивающий постоянную производительность

Обеспечение качества

F4BTMS1000 PCB соответствует стандартам качества IPC-класса 2, что гарантирует, что он отвечает самым высоким уровням надежности и производительности.Этот ПХБ готов к использованию в вашем следующем инновационном проекте..

Усовершенствованные характеристики материала

F4BTMS1000 построен из серии F4BTMS, которая имеет значительные достижения в материалевой формуле.обеспечивая улучшенные характеристики производительности, такие как:

- Высокая диэлектрическая постоянная (Dk): 10,2 при 10 ГГц, идеально подходит для высокочастотных приложений


- Низкий фактор рассеивания: 0,0020 на 10 ГГц и 0,0023 на 20 ГГц, минимизируя потери энергии


- Контролируемое тепловое расширение (CTE): 16 ppm/°C (ось x), 18 ppm/°C (ось y) и 32 ppm/°C (ось z), обеспечивая стабильность в различных диапазонах температуры


- Исключительная теплопроводность: 0,81 Вт/мк, повышающая теплораспределение


- Минимальное поглощение влаги: 0,03%, обеспечивающее надежность в влажной среде

Заявления

Эти замечательные особенности делают F4BTMS1000 подходящим для широкого спектра приложений, включая, но не ограничиваясь:

- аэрокосмическое оборудование, включая космические и кабинные технологии
- микроволновые и радиочастотные системы для телекоммуникаций
- Военные радарные приложения
- Расширенные сети питания
- Фазочувствительные антенны и фазовые системы
- Спутниковые связи и различные высокотехнологичные приложения

Заключение

F4BTMS1000 PCB представляет собой вершину инженерного совершенства, сочетая передовые материалы с точным производством, чтобы обеспечить продукт, который выделяется как по качеству, так и по производительности.Его уникальные особенности и универсальность делают его исключительным выбором для передовых технологийВыберите F4BTMS1000 для вашего следующего проекта и испытать значительные преимущества, которые приходят с превосходным инженерии.
