В быстро развивающемся ландшафте электроники спрос на высокопроизводительные печатные платы (ПКБ) достиг рекордного уровня.изготавливается из материала Rogers RO3003, находится на переднем крае этой технологии, специально разработанной для приложений, требующих надежности, точности и высокочастотных характеристик.В этой статье подробно рассказывается о последнем предложении., излагая его конструкцию, преимущества, применения и уникальные преимущества, которые отличают его на конкурентном рынке.
Конструкция и спецификации ПКБ
Материал и слои

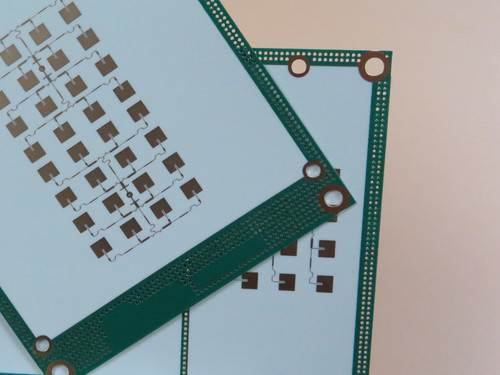

Основой этого ПХБ является использование Rogers RO3003, керамически наполненного композита PTFE, известного своей стабильностью и производительностью в высокочастотных приложениях.Доска имеет двухслойный жесткий дизайн, размером 69,25 мм х 92,45 мм, что делает его компактным, но достаточно мощным для удовлетворения различных потребностей приложения.
Складывание ПКБ выглядит следующим образом:
- Медный слой 1: 35 мкм
- Роджерс RO3003 субстрат: 5 миллиметров (0,127 мм)
- Медный слой 2: 35 мкм
Спецификации точности
Этот ПКБ сконструирован с высокой точностью, предлагая:
- Минимальный пробел: 5/5 миллилитров.
- Минимальный размер отверстия: 0,2 мм
- Толщина готовой доски: 0,2 мм
- Готовый медный вес: 1 унция (1,4 миллилитра) на внешних слоях
- Толщина покрытия: 20 мкм
- Поверхностная отделка: Золото погружения
С 100% электрическим тестированием перед отгрузкой, мы гарантируем, что каждая доска отвечает строгим стандартам качества, готовых надежно работать в полевых условиях.
Преимущества материала Роджерса RO3003
Стабильность и производительность
Одной из отличительных особенностей Rogers RO3003 является его отличная стабильность диэлектрической постоянной (Dk) в диапазоне температур и частот.
Эта характеристика имеет решающее значение для приложений, требующих постоянной производительности, таких как автомобильные радиолокационные системы, работающие на частоте 77 ГГц, и передовые технологии беспроводной связи.включая инфраструктуру 5G.
- Диэлектрическая постоянная: 3 ± 0,04 при 10 ГГц/23°С
- Фактор рассеивания: 0,001 при 10 ГГц/23°С
- Тепловая стабильность: Td > 500°C
- Поглощение влаги: 0,04%
Эти свойства делают RO3003 идеальным выбором для применений, требующих низких диэлектрических потерь и отличных механических свойств при различных температурах.
| RO3003 Типичная стоимость |
| Недвижимость |
RO3003 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.0±0.04 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,tanδ |
0.001 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
- Три. |
Z |
ppm/°C |
10 ГГц -50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Размерная стабильность |
0.06
0.07 |
X
Y |
мм/м |
КОНД А |
IPC-TM-650 2.2.4 |
| Сопротивляемость объема |
107 |
|
MΩ.cm |
КОНД А |
IPC 2.5.17.1 |
| Сопротивляемость поверхности |
107 |
|
MΩ |
КОНД А |
IPC 2.5.17.1 |
| Модуль тяги |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Поглощение влаги |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Специфическая температура |
0.9 |
|
j/g/k |
|
Расчеты |
| Теплопроводность |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Коэффициент теплового расширения
(-55-288°С) |
17
16
25 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Плотность |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
12.7 |
|
Иб/ин. |
1 унция, EDC после сварки |
IPC-TM 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Механические свойства
Этот ПКБ имеет низкий коэффициент теплового расширения (CTE), который тесно соответствует медным.что делает его подходящим для применения, чувствительного к колебаниям температурыЕдинообразные механические свойства в диапазоне диэлектрических констант также облегчают многослойные конструкции платы, повышая универсальность в проектировании цепей.
Заявления
Наш двухслойный ПКБ RO3003 предназначен для нескольких ключевых применений:
- Автомобильный радар: для систем, которые требуют высокочастотного действия для безопасности и навигации.
- Телекоммуникации: усилители мощности и антенны в сотовых системах пользуются характеристиками низких потерь этого ПКБ.
- Спутниковая связь: ее производительность имеет решающее значение для антенн GPS и спутников прямого вещания, обеспечивая надежную передачу данных.
- Беспроводная связь: идеально подходит для антенн и дистанционных счетчиков.
Всемирная доступность
Этот передовой ПХБ доступен для перевозки по всему миру, соблюдая стандарты IPC-класса-2, что гарантирует, что он отвечает качеству и надежности, ожидаемым в различных промышленных приложениях.Наша приверженность совершенству гарантирует, что вы получите продукт, который не только отвечает, но и превышает ваши ожидания..
Заключение
Подводя итог, наш недавно поставленный двухслойный печатный лист из Rogers RO3003 - это больше, чем просто плата; это мощный инструмент, предназначенный для решения задач современной электроники.С его превосходными свойствами материала, точной инженерии и широкого потенциала применения, этот ПКБ готов поддержать следующее поколение высокочастотных технологий.
Выберите наш ПКБ RO3003 для вашего следующего проекта и испытать разницу, что высококачественные материалы и мастерство могут сделать.Свяжитесь с нами сегодня и позвольте нам помочь вам достичь ваших целей.
