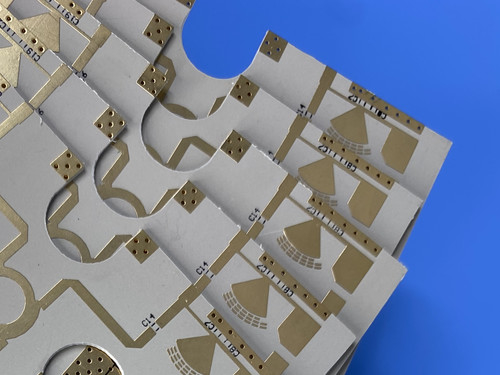

RO3006 ПХБ с двойными сторонами 25 миллиметров ENIG Rogers Ciruict Boards

RO3006 ПХБ с двойными сторонами 25 миллиметров ENIG Rogers Ciruict Boards

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
Rogers RO3006 - 25 миллиметров (0,635 мм)
Количество слоев:
2-layer
Размер ПКБ:
76 мм х 52 мм = 1 PCS
Толщина ПКБ:
0.71mm
Поверхностная отделка:
Неэлектрический никель с погружением в золото (ENIG)
Маска для сварки:
Верхняя маска: зеленая
Выделить:

Двусторонняя плата Rogers PCB

,

25 миллиметров ENIG Rogers PCB

,

RO3006 ПКБ-карта Роджерса

Описание продукта

В быстро развивающемся мире технологий потребность в высокопроизводительных печатных платах (ПКБ) достигла своего максимума.специально разработан для удовлетворения строгих требований современных приложений.

Конструкция и спецификации ПКБ



Усовершенствованный материал: Роджерс РО3006
В основе этого печатного листа находится Rogers RO3006, керамический композит из ПТФЭ, известный своей превосходной электрической и механической стабильностью.Этот материал специально разработан для высокочастотных приложений, обеспечивая постоянную производительность в диапазоне температур и частот.



Технические спецификации
Конкретные характеристики этого двухслойного ПХБ следующие:



- Размеры: 76 мм х 52 мм (1 шт.)


- Количество слоев: 2 слоя


- Минимальный пробел: 5/4 миллилитров.


- Минимальный размер отверстия: 0,35 мм


- Толщина доски: 0,71 мм


- Готовый вес меди: 1 унция (1,4 миллилитра) на внешних слоях


- Толщина покрытия: 20 мкм


- Поверхностная отделка: Неэлектрический никель с погружением в золото (ENIG)


Белое сверху, без шелкового экрана снизу


Зеленый сверху, никакого снизу.



ПХБ-накопление
ПКБ-накопление структурировано следующим образом:



- Медный слой 1: 35 мкм
- Роджерс RO3006 субстрат: 25 миллиметров (0,635 мм)
- Медный слой 2: 35 мкм



Недвижимость RO3006 Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 6.15±0.05 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование 6.5 Z   от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.002 Z   10 ГГц/23°С IPC-TM-650 2.5.5.5
Тепловой коэффициент ε - 262 Z ppm/°C 10 ГГц -50°C до 150°C IPC-TM-650 2.5.5.5
Размерная стабильность 0.27
0.15
X
Y
мм/м КОНД А IPC-TM-650 2.2.4
Сопротивляемость объема 105   MΩ.cm КОНД А IPC 2.5.17.1
Сопротивляемость поверхности 105   КОНД А IPC 2.5.17.1
Модуль тяги 1498
1293
X
Y
MPa 23°C ASTM D 638
Поглощение влаги 0.02   % D48/50 IPC-TM-650 2.6.2.1
Специфическая температура 0.86   j/g/k   Расчеты
Теплопроводность 0.79   W/M/K 50°C ASTM D 5470
Коэффициент теплового расширения
(-55-288°С)
17
17
24
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Плотность 2.6   gm/cm3 23°C ASTM D 792
Прочность медной кожуры 7.1   Иб/ин. 1 унция, EDC после сварки IPC-TM 2.4.8
Возгораемость V-0       UL 94
Процесс без свинца совместим Да, да.



Ключевые особенности и преимущества



Исключительные электрические свойства
Rogers RO3006 может похвастаться диэлектрической постоянной 6,15 ± 0,15 при 10 ГГц, а также низким коэффициентом рассеивания 0.002Эти характеристики обеспечивают минимальную потерю сигнала и высокую эффективность, что делает его идеальным для высокочастотных приложений.



Механическая устойчивость
Низкий коэффициент теплового расширения (CTE) материала тесно совпадает с коэффициентом медным, что способствует надежному монтажу на поверхности.Эта особенность особенно полезна для применений, чувствительных к колебаниям температуры, обеспечивая отличную размерную стабильность.



Эффективное производство
Мы предлагаем решения для прототипов, небольших партий и массового производства.обеспечение экономичных цен на ламинат без ущерба для качестваЭта универсальность делает их идеальным выбором для создания прототипов, а также для малого и крупного производства.



RO3006 ПХБ с двойными сторонами 25 миллиметров ENIG Rogers Ciruict Boards 0



Типичные применения

Этот двухслойный ПКБ RO3006 универсален и хорошо подходит для различных применений, в том числе:


- Автомобильные радиолокационные системы: повышение безопасности и навигационных возможностей.


- Сотовые телекоммуникации: используются в усилителях мощности и антеннах для эффективной связи.


- Глобальные системы позиционирования (GPS): обеспечивают надежную производительность спутниковой связи.


- Беспроводная связь: идеально подходит для антенн, обеспечивающих бесперебойную связь.


- Удалённые считыватели: облегчение точной передачи данных в управлении коммунальными услугами.



Глобальная доступность и соответствие стандартам

Этот высокопроизводительный ПКБ доступен для доставки по всему миру, соблюдая стандарты IPC-класса-2.Эта сертификация гарантирует, что наш продукт отвечает ожиданиям отрасли в отношении надежности и качества, гарантируя, что вы получите высококачественный PCB для ваших проектов.



Заключение

В заключение, этот недавно поставленный двухслойный печатный лист из Rogers RO3006 предназначен для различных высокочастотных применений.Механическая устойчивость, и экономически эффективное производство, он выделяется как надежное решение как для инженеров, так и для конструкторов.



Улучшите свой электронный дизайн с помощью наших передовых ПХБ RO3006, разработанных для исключительных характеристик и надежности в требовательных приложениях.
