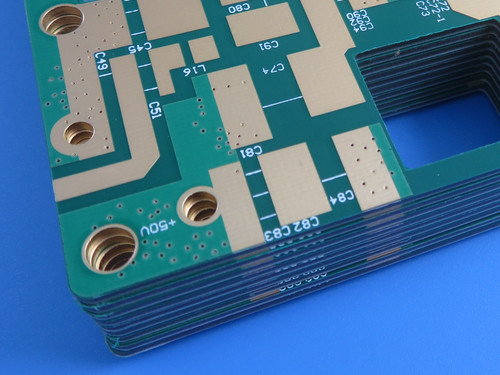

RT дюроид 5880 ПКБ 20мл Двустороннее погружение золото

Введение

В современной быстро развивающейся электронной промышленности спрос на высокопроизводительные печатные платы (ПКБ) никогда не был таким высоким.является примером передовых технологий и точного проектирования, предназначенные для высокочастотных приложений.

Подробная информация о конструкции ПКБ

- Базовый материал: RT/Duroid 5880


- Количество слоев: 2 слоя


- Размеры: 60 мм х 55 мм (± 0,15 мм)


- Минимальный пробег: 4/6 миллилитров.


- Минимальный размер отверстия: 0,3 мм


- Толщина готовой доски: 0,6 мм


- Оконченная медная масса: 1 унция (1,4 миллилитра) на внешних слоях


- Толщина покрытия: 20 мкм


- Поверхностная отделка: безэлектрический никель погруженное золото


- Шелковый экран: белый на верхнем слое, никакой на нижнем


Зеленый сверху, никакого снизу.


- Электрическое испытание: 100% электрическое испытание, проведенное перед отгрузкой

Эти спецификации гарантируют, что ПХБ соответствует строгим стандартам качества и производительности, что делает его подходящим для различных требовательных приложений.

Состав материала

RT/Duroid 5880 представляет собой высокочастотный ламинат из композитов из ПТФЭ, усиленный стеклянными микроволокнами.что делает его идеальным для приложений, требующих точных электрических характеристик.

Ключевые особенности

- Диэлектрическая постоянная: 2.2 с допустимым значениями 0,02 при 10 ГГц/23°С


- Фактор рассеивания: 0,0009 при 10 ГГц


- Низкое поглощение влаги: 0,02%, что позволяет надежно работать в влажной среде


- Тепловая стабильность: коэффициент теплового расширения (CTE) 31 ppm/°C в оси X и 48 ppm/°C в оси Y

Эти особенности позволяют нашим ПКБ поддерживать постоянную производительность в широком диапазоне частот, что делает его особенно ценным в высокочастотных приложениях.

Преимущества двухслойного ПХБ

1. Единообразные электрические свойства: материал RT/Duroid 5880 обеспечивает стабильность электрических характеристик при различных условиях окружающей среды,что имеет решающее значение для высокочастотных схем.

2Легкость изготовления: ПХБ легко разрезают, стригут и обрабатывают, чтобы соответствовать конкретным конструкциям, что обеспечивает большую гибкость в проектировании цепей.

3Прочность: с низкой скоростью поглощения влаги и устойчивостью к растворителям, этот ПХБ идеально подходит для использования в суровых условиях, обеспечивая долговечность и надежность.

4. надежность: каждая доска проходит 100% электрический тест перед отгрузкой, гарантируя, что только доски, отвечающие самым высоким стандартам, доходят до наших клиентов.

Качество и стандарт
Наш недавно поставленный двухслойный печатный лист имеет формат Gerber RS-274-X, обеспечивающий совместимость с промышленным программным обеспечением для плавной интеграции в существующие рабочие процессы.Этот ПХБ соответствует стандартам IPC-класса-2, гарантируя надежную производительность и качество для широкого спектра приложений.что делает его универсальным выбором для инженеров и дизайнеров, ищущих высокопроизводительные решения в своих электронных проектах.

Применение ПХБ

Наши двухслойные печатные платы подходят для широкого спектра применений, в том числе:

- Коммерческие авиационные широкополосные антенны: высокопроизводительные антенны требуют надежных ПКБ, которые могут поддерживать целостность сигнала на большие расстояния.


- микрополосы и микрополосы: идеально подходят для радиочастотных и микроволновых приложений, где точность имеет первостепенное значение.


- Применение миллиметровых волн: по мере развития технологий микросхемы с миллиметровыми волнами становятся все более распространенными, что требует использования ПКБ, способных обрабатывать высокие частоты с минимальными потерями.


- Радарные системы: надежные ПХБ имеют решающее значение для работы радарных систем, используемых как в гражданских, так и в военных целях.


- Системы руководства: точная и последовательная работа необходима для систем руководства в различных технологических областях.


- Цифровые радиоантенны точка-точка:** Высокочастотная производительность обеспечивает четкую связь в цифровых радиосистемах.

Заключение

Внедрение нашей недавно поставленной двухслойной печатной пластины, изготовленной из RT/Duroid 5880, знаменует собой значительный прогресс в возможностях печатных плат.С его превосходными электрическими свойствами, долговечность и универсальность, этот ПХБ предназначен для удовлетворения строгих требований современных электронных приложений.

Инвестируя в наши высокопроизводительные печатные платформы, вы гарантируете, что ваши проекты получат преимущества передовых технологий и надежности.наши PCB готовы обеспечить исключительные показатели в самых сложных условиях.
