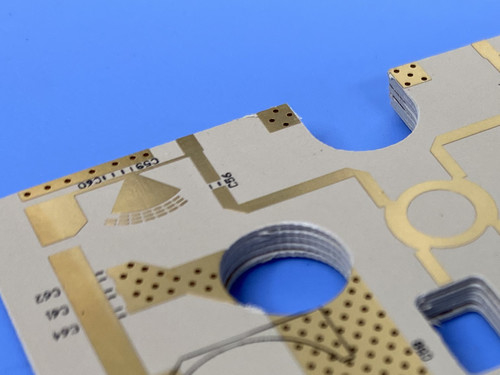

Представляем наши высокопроизводительные двухслойные печатные платы, тщательно разработанные для передовых приложений.Керамический материал из ПТФЭ, известный своей низкой диэлектрической постоянной и исключительной высокочастотной производительностью.
Строительство ПХБ: обзор
Наши двухслойные печатные платформы спроектированы с точностью, включая:
- Базовый материал: Rogers RT/Duroid 6002, керамический ламинат PTFE, известный своими превосходными электрическими и механическими свойствами.
- Количество слоев: 2 слоя, обеспечивающие компактную конструкцию при сохранении производительности.
- Размеры платы: 390мм х 310,9мм, обеспечивая достаточно места для сложных схем.
- Минимальное пространство: 4/5 миллилитров, что позволяет создавать плотность, необходимую для современной электроники.
- Минимальный размер отверстия: 0,2 мм, что облегчает интеграцию более тонких компонентов.
- Толщина готовой доски: 0,2 мм, что идеально подходит для применений, требующих минимального веса и толщины.
- Поверхностная отделка: погруженный олово, обеспечивающий превосходную сварную способность и защиту от окисления.
Электрическая целостность и испытания
Перед отправкой каждая доска проходит 100% электрическое испытание, обеспечивающее надежность и производительность.Этот строгий процесс контроля качества гарантирует, что наши клиенты получают только высококачественные ПХБ, готовые к применению в критически важных целях.
| Недвижимость |
NT1 дюроид |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
2.94±0.04 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Диэлектрическая постоянная,εПроектирование |
2.94 |
|
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,tanδ |
0.0012 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
+12 |
Z |
ppm/°C |
10 ГГц 0°C-100°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
106 |
Z |
Мом. см. |
А. |
ASTM D 257 |
| Сопротивляемость поверхности |
107 |
Z |
Мом. |
А. |
ASTM D 257 |
| Модуль тяги |
828 ((120) |
X,Y |
MPa ((kpsi) |
23°C |
ASTM D 638 |
| Окончательный стресс |
6.9(1.0) |
X,Y |
MPa ((kpsi) |
| Окончательное напряжение |
7.3 |
X,Y |
% |
| Модуль сжатия |
2482 (((360) |
Z |
MPa ((kpsi) |
|
ASTM D 638 |
| Поглощение влаги |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1
ASTM D 570 |
| Теплопроводность |
0.6 |
|
В/м/к |
80°C |
АСТМ C518 |
Коэффициент теплового расширения
(-55-288°С) |
16
16
24 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Плотность |
2.1 |
|
gm/cm3 |
|
ASTM D 792 |
| Специфическая температура |
0.93(0.22) |
|
j/g/k
(BTU/ib/OF) |
|
Расчеты |
| Медная кожура |
8.9(1.6) |
|
Ибс/дюйм. ((Н/мм) |
|
IPC-TM-650 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Материальные данные: Rogers RT/Duroid 6002
Что делает RT/Duroid 6002 особенным?
Rogers RT/Duroid 6002 - уникальный материал, характеризующийся:
- Низкая диэлектрическая постоянная (Dk): 2,94 +/- 0.04, что минимизирует потерю сигнала на высоких частотах.
- Низкий тепловой коэффициент Dk: 12 ppm/°C, обеспечивающий стабильность при изменении температуры.
- Фактор рассеивания: 0,0012 при 10 ГГц, идеально подходит для применения в микроволновой печи.
- Теплопроводность: 0,6 Вт/м/к, обеспечивающая эффективное теплоотведение.
- Поглощение влаги: 0,02%, что имеет решающее значение для поддержания производительности в влажной среде.
Преимущества использования RT/Duroid 6002
1Характеристики низких потерь: материал обеспечивает отличную высокочастотную производительность, что делает его подходящим для применения в радиочастотном и микроволновом диапазонах.
2Устойчивость измерений: низкий коэффициент теплового расширения снижает риск деформации или искажения, обеспечивая целостность доски с течением времени.
3Механическая надежность: RT/Duroid 6002 обладает прочными механическими свойствами, что делает его идеальным для применения, где долговечность необходима.
ПХБ-накопление
Складывание нашего двухслойного PCB состоит из:
- Медный слой 1: 35 мкм
- Rogers RT/Duroid 6002 Подложка: 5 миллиметров (0,127 мм)
- Медный слой 2: 35 мкм
Эта конфигурация оптимизирует электрическую производительность при сохранении легкого профиля, необходимого для современных электронных устройств.
Типичные применения
Наш двухслойный печатный лист особенно подходит для:
- Антенны фазового массива: необходимы для передовых систем связи.
- Радарные системы: как наземные, так и воздушные, где точность имеет решающее значение.
- Антенны GPS: поддержка навигационных технологий во всем мире.
- Силовые фонпланы: содействие эффективному распределению электроэнергии в высокопроизводительных системах.
- Системы предотвращения столкновений в коммерческих авиакомпаниях: повышение безопасности в авиации.
- Сети формирования лучей: ключевые в обработке и передаче сигналов.
Заключение
В заключение, наш недавно поставленный двухслойный печатный лист из Rogers RT/Duroid 6002 и с погруженной оловянной поверхностью представляет собой значительный прогресс в технологии печатных листов.С его исключительной электрической производительностью, прочная конструкция и пригодность для различных требовательных приложений, этот ПХБ готов удовлетворить потребности отраслей промышленности от телекоммуникаций до аэрокосмической промышленности.
Выбирая наш ПХБ, вы выбираете надежность, производительность и инновации.Мы стремимся предоставить нашим клиентам продукцию высочайшего качества, которая улучшит их дизайн и приведет к их успеху на конкурентном рынке электроники..
Для запросов или размещения заказа, пожалуйста, свяжитесь с нашей командой продаж сегодня!
